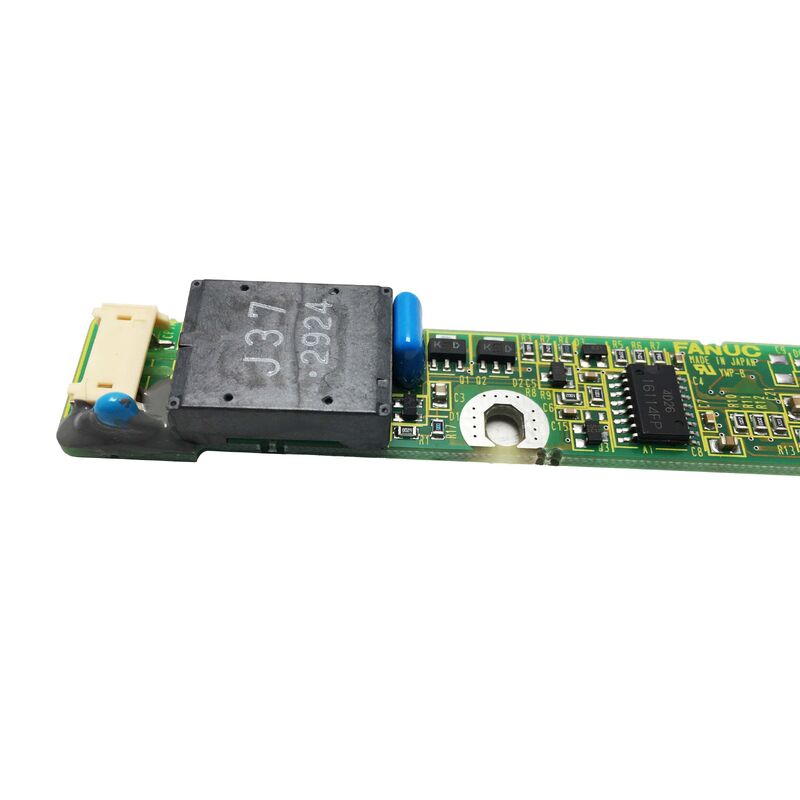

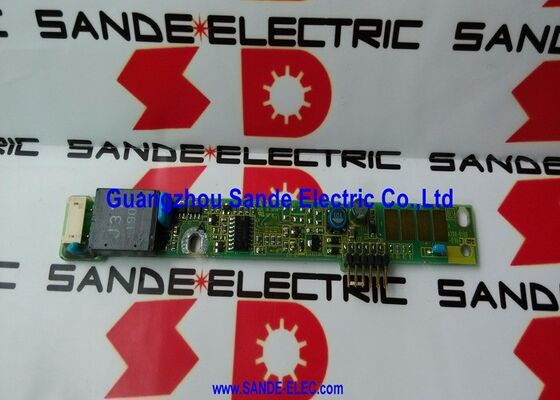

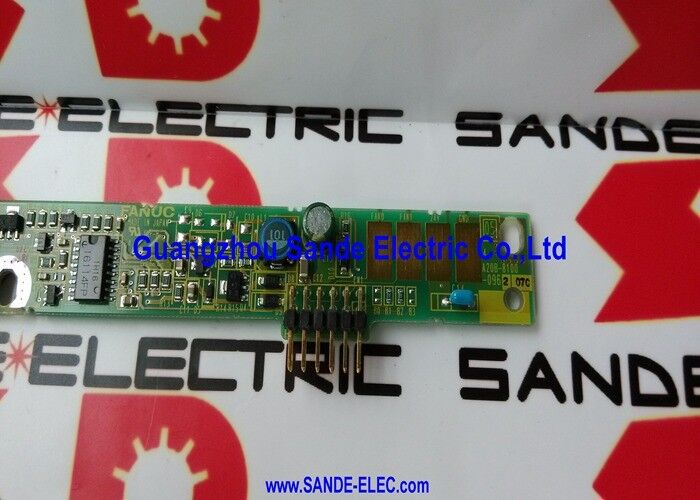

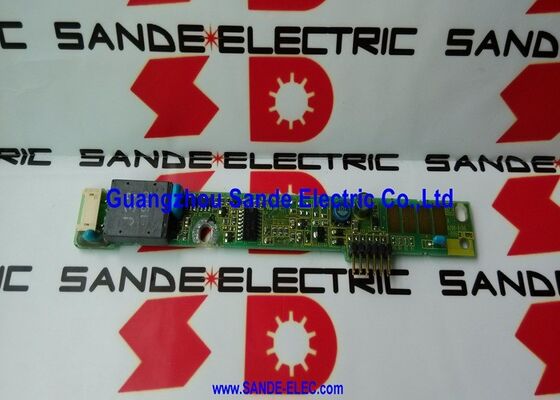

A20B-8100-0962 | FANUC LCD-Inverterkarte – CNC-LCD-Display / 0–40 °C / 80 % relative Luftfeuchtigkeit / Stromversorgungsplatine mit Hintergrundbeleuchtung

Was eine Wechselrichterkarte in einer CNC-Anzeige bewirkt

Das LCD-Panel in einer FANUC CNC-Bedienerschnittstelle benötigt zwei Dinge, um ein sichtbares Bild zu erzeugen: das Videosignal von der CNC (das definiert, was angezeigt werden soll) und die Hintergrundbeleuchtung hinter dem Panel (die das Licht liefert, das das Bild für den Bediener sichtbar macht).

Das Videosignal kommt von der Display-Controller-Platine der CNC. Die Stromversorgung der Hintergrundbeleuchtung erfolgt über die Wechselrichterkarte.

FANUC-CNC-Displays verwendeten in der Ära, als der A20B-8100-0962 entwickelt wurde, CCFL-Hintergrundbeleuchtungen (Cold Cathode Fluorescent Lamp). CCFL-Lampen benötigen zum Betrieb hochfrequenten Hochspannungs-Wechselstrom – typischerweise 500 V oder mehr bei 40–100 kHz. Die Gleichstromversorgung der CNC kann eine CCFL nicht direkt antreiben. Der A20B-8100-0962 ist der Schaltkreis, der diese Umwandlung durchführt: Er übernimmt die Niederspannungs-Gleichstromversorgung von der CNC und erzeugt den Hochfrequenz-Hochspannungs-Wechselstromausgang, der die CCFL-Hintergrundbeleuchtung antreibt.

Wenn der Wechselrichter A20B-8100-0962 ausfällt, erlischt die Hintergrundbeleuchtung des LCD-Panels – das Display erscheint völlig dunkel oder sehr schwach, obwohl die CNC normal läuft. Das Bild wird technisch gesehen immer noch von der Videoschaltung erzeugt, ist aber ohne Hintergrundbeleuchtung unsichtbar.

Wichtige Spezifikationen

Spezifikationen der Betriebsumgebung

Der A20B-8100-0962 ist für den Betrieb in der gleichen Umgebung ausgelegt wie die CNC-Steuereinheit, die er bedient:

Temperatur (0–40°C):Das Kühlsystem des CNC-Schaltschranks hält die Innentemperatur unter der Betriebsgrenze von 40 °C. Wenn die Schrankkühlung ausfällt (Lüfter stoppt, Luftfilter blockiert), kann die Innentemperatur über diesen Grenzwert ansteigen und den Wechselrichter zusammen mit anderen Platinen gefährden.

Luftfeuchtigkeit (≤80 % RH, nicht kondensierend):Die Nichtkondensationsanforderung ist wichtig. Durch Kondensation im Hochspannungsausgangsbereich der Wechselrichterkarte können leitende Pfade entstehen, die zu Lichtbögen, Kriechstromschäden oder Komponentenausfällen führen. Bei CNC-Installationen in feuchten Umgebungen (Gießereien, Presswerken) sollte sichergestellt werden, dass der Überdruck im Schrank herrscht und die Abdichtung das Eindringen feuchter Luft verhindert.

Höhe (≤1.000 Meter):Oberhalb von 1.000 Metern wirkt sich die verringerte Luftdichte auf das Wärmemanagement der Hochfrequenz-Schalttransistoren des Wechselrichters aus. Wechselrichter mit Standard-Nennung werden oberhalb dieser Höhe nicht empfohlen, ohne die Eignung anhand der technischen Dokumentation von FANUC zu bestätigen.

Anwendungsszenarien

CNC-Display dunkel beim Einschalten:Eine FANUC-CNC-Steuereinheit lässt sich normal einschalten – alle Achsen reagieren, Programme werden ausgeführt, es liegen Alarme für den internen CNC-Status vor – aber das Bedienfelddisplay ist völlig dunkel. Durch Drücken der Tasten werden CNC-Antworten generiert, die bestätigen, dass die CNC läuft. Ein Test mit einer externen Lichtquelle zeigt ein schwaches Bild auf dem LCD. Dies bestätigt, dass das LCD-Panel und der Videoschaltkreis intakt sind, die Hintergrundbeleuchtung jedoch ausgefallen ist. Die Wechselrichterkarte A20B-8100-0962 wird ersetzt. Das Display kehrt zur vollen Helligkeit zurück.

Intermittierendes Dimmen des Displays:Das Display eines CNC-Bedienfelds wird gelegentlich deutlich dunkler, bevor es wieder zur normalen Helligkeit zurückkehrt. Das Symptom verschlimmert sich, wenn die Maschine warm wird. Die Wechselrichterkomponenten des A20B-8100-0962 weisen eine temperaturbedingte Verschlechterung auf. Ein proaktiver Austausch verhindert einen vollständigen Ausfall der Hintergrundbeleuchtung.

FAQ

F1: Wie unterscheide ich einen Ausfall der Wechselrichterkarte von einem Ausfall des LCD-Panels?

Ein Ausfall des Wechselrichters führt zum Verlust der Hintergrundbeleuchtung – das Panel ist dunkel oder sehr schwach, aber das LCD selbst ist intakt. Ein Ausfall eines LCD-Panels führt in der Regel zu dauerhaften Bildfehlern: tote Pixel, Linien im Bild oder teilweise Beschädigung der Anzeige. Testen Sie, indem Sie ein helles Licht in einem flachen Winkel auf die LCD-Oberfläche richten. Wenn Sie einen korrekt gerenderten CNC-Bildschirm schwach sehen können, erreicht das Videosignal das LCD und der Wechselrichter ist die fehlerhafte Komponente. Wenn das Panel Verzerrungen oder fehlende Bereiche aufweist, liegt möglicherweise der Fehler am LCD-Panel selbst.

F2: Kann der A20B-8100-0962 mit LCD-Ersatzteilen mit LED-Hintergrundbeleuchtung verwendet werden?

LCD-Panels mit LED-Hintergrundbeleuchtung verwenden keine CCFL-Wechselrichter. LED-Panels verfügen über eine eigene integrierte LED-Treiberschaltung oder akzeptieren direkt ein Niederspannungs-Gleichstromsignal. Wenn das ursprüngliche CCFL-LCD durch ein LED-Retrofit-Panel ersetzt wird, wird der Wechselrichter A20B-8100-0962 normalerweise umgangen oder getrennt – der Strombedarf des LED-Panels ist unterschiedlich. Bestätigen Sie die Anschlussanforderungen des jeweiligen LED-Retrofits, bevor Sie fortfahren.

F3: Was führt dazu, dass CCFL-Wechselrichter mit der Zeit ausfallen?

Der Ausfall eines CCFL-Wechselrichters ist typischerweise altersbedingt. Die Elektrolytkondensatoren im Wechselrichterkreis verschlechtern sich mit der Zeit – sie verlieren an Kapazität oder entwickeln einen erhöhten Ersatzserienwiderstand (ESR). Wenn sich die Qualität des Kondensators verschlechtert, werden die Schwingungsfrequenz und die Ausgangsspannung des Wechselrichters instabil. CCFL-Lampen selbst altern ebenfalls – ihre Effizienz nimmt ab und die Startspannung steigt, was den Wechselrichter stärker belastet. Die Kombination aus Lampenalterung und Kondensatoralterung ist der häufigste Fehlermechanismus.

F4: Ist der A20B-8100-0962 ein Standard-CNC-Ersatzteil oder eine maschinenspezifische Komponente?

Bei der Wechselrichterkarte A20B-8100-0962 handelt es sich um eine FANUC-Teilenummer – es handelt sich um eine Standard-FANUC-CNC-Komponente und nicht um ein maschinenspezifisches Teil. Es erscheint in mehreren FANUC CNC-Anzeigekonfigurationen, die dieselbe Wechselrichter-Hardware verwenden. Dies macht es zu einem vorrätigen Ersatzteil für Einrichtungen, die FANUC-CNC-Systeme mit kompatiblen Anzeigeeinheiten warten.

F5: Ist nach dem Austausch von A20B-8100-0962 eine CNC-Anpassung erforderlich?

Nein. Die Wechselrichterkarte ist eine reine Stromversorgungskomponente – sie verfügt über keine digitale Schnittstelle zur CNC und führt keine gespeicherten Parameter. Nach dem Einsetzen des Ersatzes und dem Einschalten sollte die Hintergrundbeleuchtung sofort aufleuchten, ohne dass CNC-Konfigurationsschritte erforderlich sind. Wenn das Display nach dem Einsetzen des Ersatzes weiterhin dunkel bleibt, untersuchen Sie die CCFL-Lampe selbst – die Lampe hat möglicherweise unabhängig voneinander das Ende ihrer Lebensdauer erreicht.
