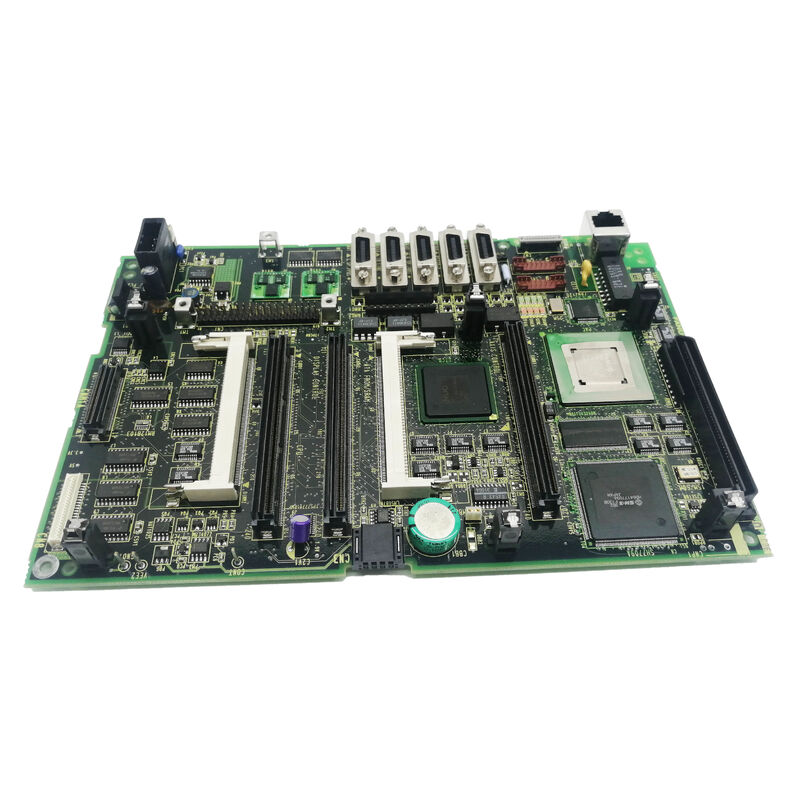

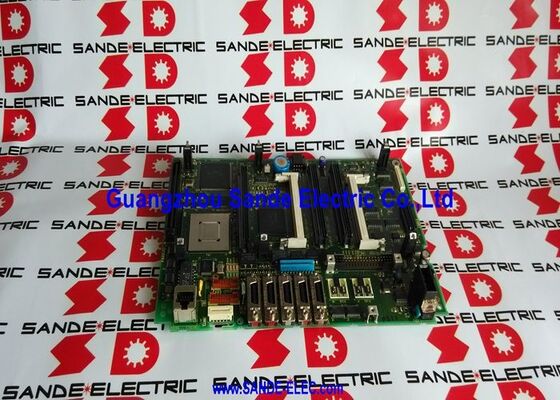

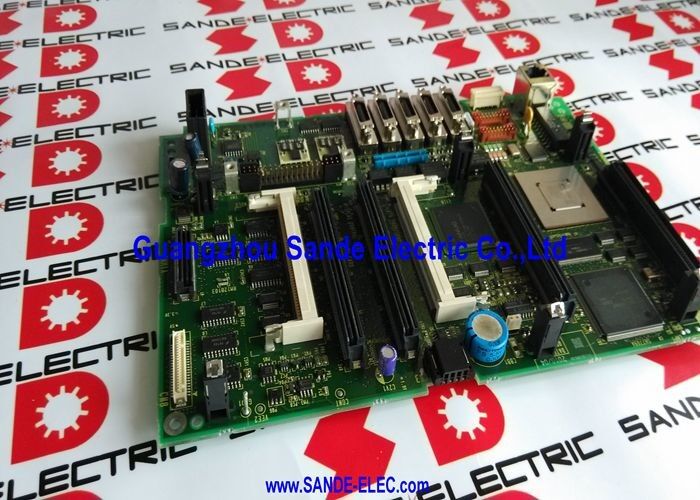

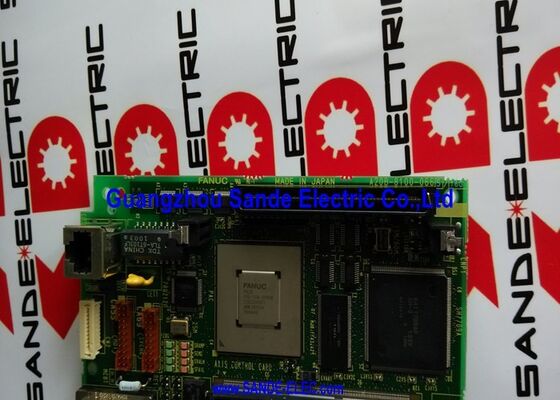

A20B-8100-0665∙ FANUC-Serie 21i-B Haupt-CPU-Board ∙ Ethernet / PMC-SB7 / 21i-MB und 21i-TB / Gelb-Hintergrund-Motherboard

Serie 21i-B FANUCs kompakte CNC-Plattform der Serie i

Die FANUC-Serie 21i-B ist Mitglied der FANUC-CNC-Familie der I-Serie, der Generation, die FSSB-digitale Servo-Kommunikation, verbesserte Verarbeitungsleistung,und integrierte Ethernet auf kompakte CNC-Plattformen. Innerhalb der I-Serie:

21i-MB:Die Bearbeitungszentrumsvariante der Baureihe 21i-B

21i-TB:Die Drehzentrumsvariante

Das A20B-8100-0665 ist das Haupt-CPU-Board, das für beide Varianten gemeinsam ist. Das Motherboard, auf dem die CNC-Primärverarbeitung, Ethernet-Kommunikation und PMC-SB7-Sequenzsteuerung integriert sind.

Schlüsselmerkmale

PMC-SB7 ¢ Erweiterte Sequenzprogrammfähigkeit

PMC-SB7 ist die in der CNC-Serie 21i-B verfügbare PMC-Variante (Programmierbare Maschinensteuerung).Die PMC ist die integrierte Steuerungssysteme der CNC, die die Sequenzlogik der Werkzeugmaschine parallel zur Achsbewegung der CNC ausführt:

Kapazität des Leiterprogramms:PMC-SB7 bietet eine erweiterte Leiterdiagrammkapazität, die die vollständige Sequenzlogik komplexer Werkzeugmaschinen mit mehreren Achsen, automatischen Werkzeugwechseln, Palettenwechseln,und ausgeklügelte Sicherheitsverriegelung.

Hochgeschwindigkeitsscan:Der PMC-SB7 führt das Leiterprogramm mit einer schnellen Scanrate aus, um sicherzustellen, dass die E/A-Antworten von Werkzeugmaschinen schnell genug sind, um die Anforderungen an die Echtzeitsteuerung der Maschine zu erfüllen.

E/A-Kapazität:Die PMC-SB7-Spezifikation unterstützt die maximale Anzahl der E/A-Punkte, die in der 21i-B-Plattform der Serie 21 verfügbar sind, die komplexe Maschinen mit umfangreichem Sensor- und Aktoren-E/A bedient.

Anwendungsszenarien

Fehler des CNC-Systems der Baureihe 21i-BEin FANUC 21i-MB-Bearbeitungszentrum entwickelt CNC-Fehler auf Systemebene ∙ die CNC kann die Anschaltung nicht vollständig starten oder zeigt Alarme auf CPU-Ebene an.Nach Überprüfung der CPU-Prozessorkarte und Speichermodule, wird das Motherboard A20B-8100-0665 als Fehler identifiziert.

Ethernet-Funktionsfehler auf 21i-B:Ein Turning Center der Serie 21i-TB verliert die Ethernet-Konnektivität DNC-Programmübertragung und Fernüberwachung gehen verloren.Ersatz stellt die Netzwerkverbindung wieder her.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen der A20B-8100-0665 und der A20B-8100-0661 oder ähnlichen nahegelegenen Teilnummern?

Die A20B-8100-Serie umfasst Haupt-CPU-Boards für mehrere FANUC i-Serie-CNC-Plattformen. A20B-8100-0661 ist die 18i-B Haupt-CPU-Board. A20B-8100-0665 ist spezifisch für 21i-B.Diese Boards sind CNC-Plattform-spezifisch - Bestätigen Sie vor der Bestellung das installierte CNC-Modell auf dem Kennzeichen der Steuerungseinheit.

F2: Müssen alle CNC-Daten nach dem A20B-8100-0665-Austausch neu geladen werden?

Ja und alle SystemkonfigurationenDie Platine selbst enthält keine dauerhaften Benutzerdaten alle Daten befinden sich in den auf der Platine montierten SMD-Speichermodulen (SRAM, FROM).sicherstellen, dass eine vollständige und überprüfte Sicherung aller CNC-Daten verfügbar ist.

F3: Kann der CPU-Prozessor (A20B-3300-031x) vom alten auf den neuen A20B-8100-0665 übertragen werden?

In einigen Fällen kann die CPU-Prozessorkarte übertragen werden, wenn sie unbeschädigt ist, so dass die Neuregistrierung des Prozessors vermieden wird.Ersetzen Sie es zusammen mit dem Motherboard beseitigt diese Unsicherheit. Nach dem entsprechenden Wartungshandbuch der FANUC-Serie 21i-B überprüfen, ob der Prozessor ausgetauscht oder neu ersetzt werden soll.

F4: Welche Alarme auf der 21i-B CNC weisen speziell auf einen Fehler von A20B-8100-0665 hin?

Fehler auf der Motherboard-Ebene in der Serie 21i-B manifestieren sich typischerweise als: Nichtdurchführung des Einschalt-Selbsttests mit Fehlercodes, die auf dem Alarmbildschirm des CNC angezeigt werden,Codes für "System-Alarm" oder "Hardware-Alarm", die keiner Peripheriekarte zugeordnet werden können, wiederholte "RAM-Parität" oder "ROM-Fehler"-Alarme trotz guter Speichermodule oder vollständiger Verlust der Anzeige-/MDI-Funktion.Diese müssen von Fehlern des Speichermoduls (die spezifische modularbezogene Fehlercodes erzeugen) und Fehlern des CPU-Prozessors unterschieden werden, bevor das Motherboard verurteilt wird.

F5: Unterstützt der A20B-8100-0665 sowohl die 21i-MB- als auch die 21i-TB-Konfiguration?

Ja Die A20B-8100-0665 ist das Motherboard für die 21i-B-Generation sowohl für die Varianten für das Bearbeitungszentrum (21i-MB) als auch für das Drehzentrum (21i-TB) sowie für andere 21i-B-Konfigurationen.Der Maschinentyp (MB oder TB) wird durch CNC-Software und Parameter bestimmt, die in die Speichermodule geladen werden.
