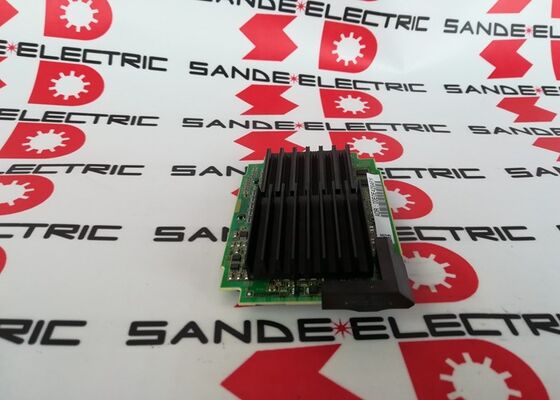

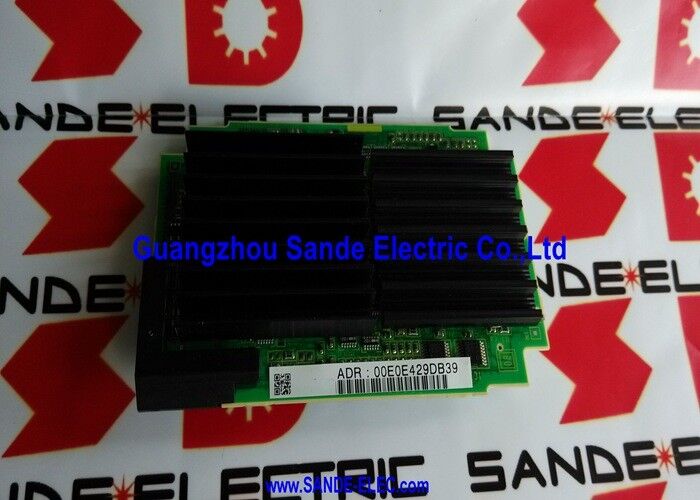

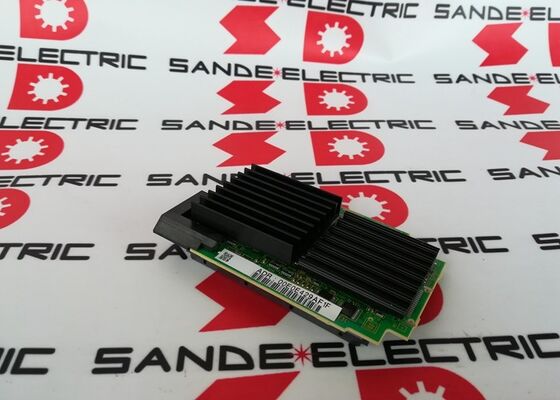

FANUC-CPU-Board A20B-3300-0472 A2OB-33OO-O472 A20B33000472

A20B-3300-0472 FANUC A6 CPU-Modul 128 MB SDRAM / Serie 30i / Steckprozessorkarte

Serie 30i Die High-End-Plattform, der diese Karte dient

Die FANUC-Serie 30i steht an der Spitze der FANUC-Produktfamilie der i-Generation CNC, eine Plattform, die für die anspruchsvollsten Bearbeitungsanwendungen entwickelt wurde.Während die 0i-D Standard-Werkzeugmaschinen und die 31i/32i mäßig komplexe Mehrsachsenmaschinen bedient, ist der 30i für:

Höchstzahl der Achsen:Bis zu 40 gesteuerte Achsen über 10 Steuerungswege ermöglichen vollautomatisierte flexible Fertigungszellen, Mehrspindel-Übertragungsleitungen und parallel verarbeitende Verbundmaschinen.

Schnitt mit hoher GeschwindigkeitAI Contour Control II (AICC II), Nanointerpolation und HRV4-Stromsteuerung mit hoher Resonanz kombinieren sich, um die Hochgeschwindigkeitsbearbeitung von Werkzeugen und Formen und

Konturisierung von Luftfahrtkomponenten mit Geschwindigkeiten, die folgende Fehler bei CNCs mit niedrigerer Spezifikation verursachen würden.

Zusammengesetzte Maschinen:Simultane Mühldrehvorgänge, synchronisiertes Mehrspindeldrehen und die Koordination zwischen den Wegen ermöglichen es einer einzigen 30i-CNC, die bisher zwei oder mehrere separate CNCs erforderte, zu ersetzen.

Das A20B-3300-0472 ist das CPU-Modul, das diese Plattform versorgt, die auf dem Haupt-CPU-Board des 30i installierte Prozessorkarte, die das Echtzeit-Steuerungsprogramm der CNC ausführt.

Schlüsselmerkmale

128 MB SDRAM Arbeitsspeicher für ein 40-Achsen-System

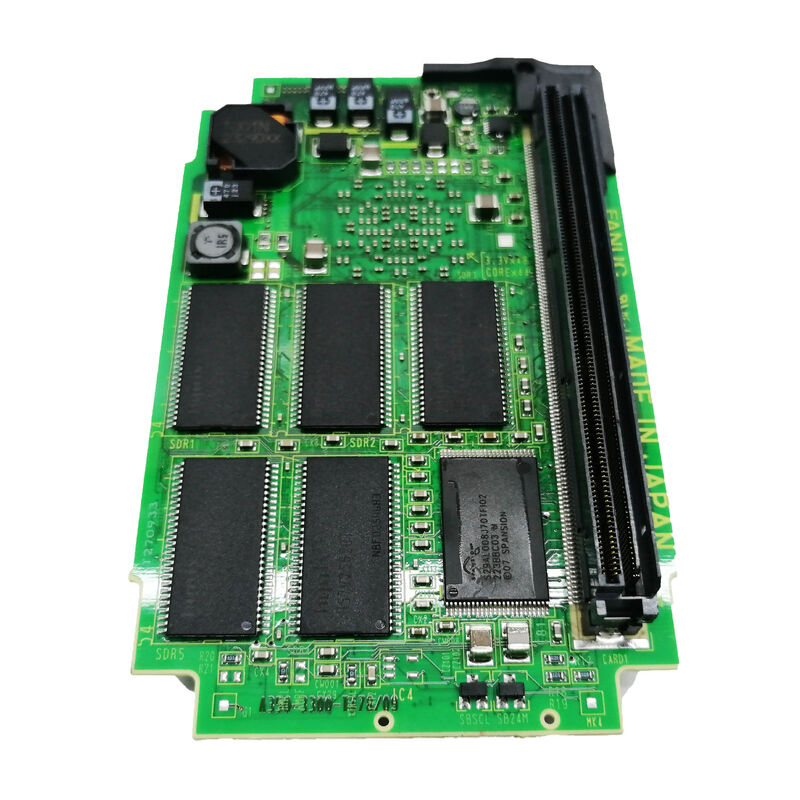

Der 128 MB SDRAM auf der A20B-3300-0472 ist der Arbeitsspeicher, der der Echtzeitverarbeitungsumgebung der 30i zur Verfügung steht.

• Positionsdaten und Interpolationsberechnungen für 40 Achsen
• Befehlsschlangen für alle aktiven Achsen auf allen Strecken
• PMC-Leiter-Ausführungskontext für mehrere Pfade
• Programma-Vorschau-Pufferdaten für alle aktiven Pfade
• Systemsoftware, Optionssoftware und deren Laufzeitdaten

128 MB stellt im Vergleich zu früheren CNC-Generationen eine erhebliche Arbeitsspeicherzuweisung dar.Die Zukunftspufferung der 30i wäre eingeschränkt .

Anwendungsszenarien

30i Fehler des CNC-CPU-Moduls:Ein FANUC 30i-Bearbeitungszentrum entwickelt Alarmcodes, die auf die CPU-Karte zeigen.Die Nummer A20B-3300-0472 wird ersetzt:Die CNC arbeitet wieder normal.

Prozessormodul der Robotersteuerung:Die A20B-3300-0472 bedient auch FANUC-Robotercontroller, die die gleiche Hauptplatin-Hardware verwenden.Die Anmerkung zur Sicherung von "Fanuc Robot daten in den Speichermodulen gespeichert" vor dem Austausch gilt für Roboter-Controller-Anwendungen so viel wie CNC-Anwendungen.

Häufig gestellte Fragen

F1: Enthält die A20B-3300-0472 eine CNC-spezifische Software?

Die CNC-Systemsoftware ist in FROM-Modulen gespeichert, die A20B-3300-0472 ist nur die Verarbeitungshardware: ihr SDRAM ist Arbeitsspeicher, den die CPU zur Laufzeit verwendet,nicht dauerhaft gelagert. Der A20B-3300-0472-Austausch beeinflusst weder den FROM-Inhalt noch die in SRAM gespeicherten Parameter, sofern diese Module intakt bleiben.

F2: Welche Datensicherung ist notwendig, bevor der A20B-3300-0472 in einem 30i-System ersetzt wird?

Sicherung aller Parameterdaten und Programmdaten für alle aktiven Steuerungswege in einem mehrwegigen 30i-System, d. h. Parameter und Programme für jeden Weg werden separat gesichert.Auch alle Werkzeugdaten sichern, Arbeitskoordinatendaten und PMC-Leiter und Daten. In einer Roboteranwendung, sichern alle Roboterprogramme und Systemvariablen. Führen Sie die Sicherung vor jeder Plattenbehandlung durch.

F3: Wie verhält sich der A20B-3300-0472 (A6-Typ) gegenüber dem A20B-3300-0475 (A3-Typ) in Bezug auf die Leistung?

Beide sind 128 MB DRAM-CPU-Module in der A20B-3300-Familie, jedoch für verschiedene CNC-Generationen und Hauptplatentyp:

• A20B-3300-0475 (A3-Typ): Für 0i-D-Systeme (Eintritts-/Mittelklasse-i-Serie)
• A20B-3300-0472 (A6-Typ): Für die Baureihe 30i (High-End-Mehrsachsenbaureihe i)

Der Typ A6 zielt auf eine leistungsfähigere CNC-Plattform mit einer größeren Achsenzahl, mehr Steuerpfaden und anspruchsvolleren Echtzeitverarbeitungsanforderungen ab.

F4: Was passiert, wenn der 128 MB SDRAM auf der A20B-3300-0472 teilweise ausfällt?

Teilspeicherfehler oder beschädigte AnzeigeninhalteDiese Symptome können anderen Fehlern ähneln. Ein vollständiger, anhaltender Gedächtnisfehler verursacht, dass die CNC ihren Einschalt-Selbsttest versagt und den normalen Start verhindert.Das A20B-3300-0472 zu ersetzen, löst den Speicherfehler..

F5: Kann der A20B-3300-0472 vor der Montage getestet werden?

Der A20B-3300-0472 benötigt die Hauptplatine, um zu funktionieren, sie kann nicht isoliert getestet werden.Beobachten Sie die Boot-SequenzEin Modul, das vermutlich fehlerhaft ist (aus einer bekannten schlechten Quelle), kann getestet werden, indem es in einem funktionierenden 30i-System ersetzt wird, wenn eines verfügbar ist..
