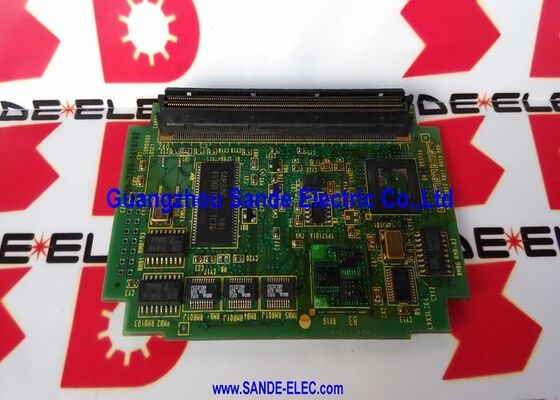

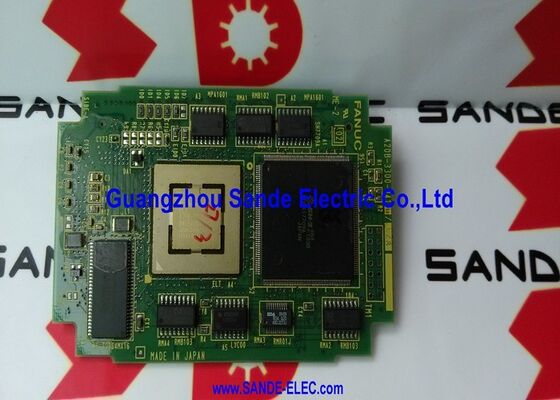

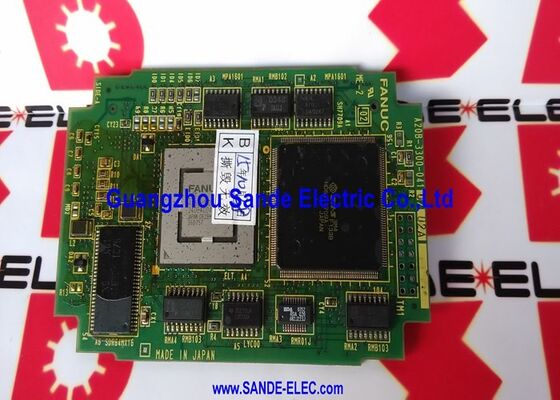

Fanuc-Leiterplatte A20B-3300-0410

A20B-3300-0410 | FANUC 9-Zoll-CRT-Display-Steuermodul – Monochromes CRT-Display / CNC-Bedienerschnittstelle / A20B-3300-Serie

9-Zoll-CRT – Das Fenster des Bedieners zur CNC

Jede Interaktion zwischen einem Bearbeitungszentrum oder Dreher und der CNC-Software erfolgt über das Display. Der Bediener liest aktuelle Achsenpositionen, gibt Werkzeugversatzwerte ein, überprüft Alarmcodes, bearbeitet Programmzeilen und navigiert durch das Menüsystem der CNC – alles über den 9-Zoll-Bildschirm vor ihm. Ohne ein funktionierendes Display ist die Fähigkeit des Bedieners, mit der CNC zu interagieren, stark beeinträchtigt.

Das A20B-3300-0410 ist das Modul, das dieses Display antreibt. Es empfängt Anzeigedaten vom Hauptprozessor der CNC und wandelt sie in analoge Videosignale um, die die 9-Zoll-CRT ansteuern – die horizontalen und vertikalen Ablenksignale, das Intensitätssignal (für monochrome CRT ein einzelner Helligkeitskanal) und die Synchronimpulse, die den Elektronenstrahl mit dem Bildinhalt synchronisieren.

Wichtige Produktinformationen

So funktioniert ein CRT-Display-Steuermodul

Der Hauptprozessor der CNC generiert Anzeigeinhalte als Strom von Zeichen- und Grafikdaten – Text, Zahlen und einfache Grafikelemente, aus denen die Bildschirme der CNC bestehen. Diese Daten werden an das Anzeigemodul A20B-3300-0410 weitergeleitet, das mehrere Konvertierungsschritte durchführt:

Zeichenwiedergabe:Das Modul liest Zeichencodedaten von der CNC und wandelt sie in die Pixelmuster um, die zum Zeichnen erkennbarer alphanumerischer Zeichen auf dem CRT erforderlich sind. FANUC CNC-Displays verwenden einen definierten Zeichensatz – der Schriftartenspeicher des Moduls speichert das Pixelmuster für jedes Zeichen.

Synchronisierungszeitpunkt:Das Modul erzeugt die horizontalen und vertikalen Synchronisationssignale, die den Elektronenstrahl-Rasterscan der CRT steuern. Der Synchronisationszeitpunkt muss genau mit der Ablenkfrequenz des CRT-Monitors übereinstimmen. Ein falsches Timing führt dazu, dass das Bild rollt, wackelt oder nicht angezeigt wird.

Intensitätsmodulation:Während der Elektronenstrahl über den Bildschirm streicht, moduliert das Modul seine Intensität je nachdem, ob die aktuelle Strahlposition hell oder dunkel sein soll. Dadurch entstehen die weißen oder grünen Leuchtstoffzeichen auf einem dunklen Hintergrund, die für monochrome CNC-CRT-Displays charakteristisch sind.

Wenn die A20B-3300-0410 ausfällt, wird die CRT leer oder zeigt ein beschädigtes, instabiles Bild an – während die Bearbeitungsfunktionen der CNC unbeeinträchtigt weiterlaufen.

Anwendungsszenarien

CNC-Anzeigefehler:Ein CNC-Bearbeitungszentrum von FANUC fährt hoch und arbeitet normal – Achsenpositionen werden aktualisiert, das Programm wird ausgeführt und Alarme werden gelöscht –, aber auf dem 9-Zoll-Display wird kein Inhalt angezeigt. Die Hardware des CRT-Monitors wurde getestet und für intakt befunden. Als Fehler wird das Display-Steuermodul A20B-3300-0410 identifiziert. Beim Austausch wird die Bedieneranzeige wiederhergestellt.

Teilweise Anzeigebeschädigung:Der 9-Zoll-CRT einer FANUC-CNC-Drehmaschine zeigt teilweise Anzeigeinhalte – einige Zeichen werden korrekt angezeigt, andere fehlen oder sind beschädigt. Der Fehler wird auf die Zeichenerzeugungsschaltung des Moduls A20B-3300-0410 zurückgeführt. Durch den Austausch wird die volle, saubere Anzeige wiederhergestellt.

FAQ

F1: Kann der A20B-3300-0410 einen 14-Zoll-CRT oder LCD anstelle des 9-Zoll-CRT betreiben?

Nein. Der A20B-3300-0410 ist für die Ablenkgeometrie und die Synchronisations-Timing-Anforderungen einer 9-Zoll-CRT kalibriert. Eine 14-Zoll-CRT hat unterschiedliche Ablenkungs- und Timing-Anforderungen; die Bildgeometrie wäre falsch. LCD-Monitore erfordern ein digitales oder VGA-Videosignal – nicht die analogen CRT-Ansteuersignale, die vom A20B-3300-0410 erzeugt werden. Für 14-Zoll-Farb-CRT-Systeme verwenden Sie das entsprechende 14-Zoll-Anzeigemodul. Für den LCD-Austausch ist ein geeigneter CRT-zu-LCD-Konverter oder eine Display-Nachrüstung erforderlich.

F2: Wie unterscheidet sich das Erscheinungsbild eines defekten Anzeigemoduls von einer defekten CRT-Röhre?

Ein Ausfall einer CRT-Röhre verläuft tendenziell progressiv – allmähliche Verdunkelung, Fokusverlust, verminderte Helligkeit oder eine helle horizontale Linie, wenn die vertikale Ablenkung ausfällt. Ein Ausfall des Anzeigemoduls tritt typischerweise plötzlich auf – das Bild verschwindet vollständig oder wird sofort beschädigt, ohne dass es allmählich zu einer Verschlechterung kommt. Beim Testen durch den Austausch eines nachweislich funktionsfähigen Anzeigemoduls (oder einer nachweislich funktionsfähigen CRT-Röhre an denselben Signalausgängen) wird der Fehler auf eine Komponente eingegrenzt.

F3: Erfordert der Austausch des A20B-3300-0410 eine Anpassung der CNC-Parameter?

Nein. Das Anzeigemodul ist eine Hardwarekomponente – es speichert keine CNC-Parameter und erfordert keine Softwarekonfiguration. Nach dem Einbau des Ersatzes und dem Einschalten lädt die CNC ihren Anzeigeinhalt in das Modul und die Bedieneranzeige sollte sofort wiederhergestellt sein. Es sind keine Parameteränderungen oder Softwarekonfigurationsschritte erforderlich.

F4: Ist ein Upgrade vom 9-Zoll-CRT-Bildschirm auf einen LCD-Flachbildschirm möglich?

LCD-Nachrüstlösungen für FANUC CNC-Systeme ersetzen den 9-Zoll-CRT durch ein modernes Flachbildschirmdisplay. Solche Nachrüstungen verwenden typischerweise ein kompatibles LCD-Panel, das an das Videoausgangssignal der CNC angepasst ist, oft kombiniert mit einem Videoformatkonverter. Das A20B-3300-0410-Modul kann im System verbleiben, um das Videosignal zu erzeugen, das der Konverter der LCD-Nachrüstung akzeptiert – oder die Nachrüstung kann einen vollständigen Austausch der Display-Schnittstelle umfassen. Wenden Sie sich an einen qualifizierten FANUC-CNC-Dienstleister, um den richtigen LCD-Nachrüstansatz für das jeweilige CNC-Modell zu finden.

F5: Welche Beziehung besteht zwischen dem A20B-3300-0410 und der Grafikoption der CNC?

Der A20B-3300-0410 steuert die Standard-Bedieneranzeige – den zeichenbasierten Bildschirm der CNC für Parametereingabe, Programmbearbeitung und Alarmanzeige. FANUC CNC-Systeme können optional über eine separate Grafikfunktion verfügen, die grafische Darstellungen der Werkzeugwege generiert. Die Grafikfunktion kann zusätzlich zum Standardanzeigemodul ein separates Grafikmodul (z. B. eine Farbgrafikoption) verwenden. Der A20B-3300-0410 steuert das Standarddisplay unabhängig davon, ob die Grafikoption installiert ist.
