Benutzerdefinierte Fanuc Display-Leiterplatte LCD-Panel PCB A20B-3300-0340

A20B-3300-0340 | FANUC LCD/MDI-Display-Steuerkarte – integriertes Ethernet/7,2-Zoll-Display/0i-B/16i-B/18i-B/21i-B CNC

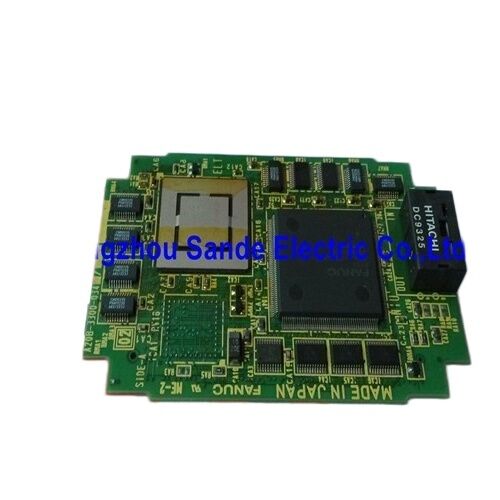

A20B-3300-0340 – Drei Funktionen in einer Steckkarte

Die A20B-3300-0340 ist eine kompakte PC-Einsteckkarte, die drei verschiedene Funktionen innerhalb der CNC-Steuereinheit der FANUC i-Serie ausführt:

LCD-Display-Antrieb:Die Karte erzeugt das Videosignal für das 7,2-Zoll-LCD-Panel der CNC und stellt die Anzeigeausgabe für die Bedienerschnittstelle der CNC bereit. Alle visuellen Informationen, die der Bediener auf dem Bildschirm sieht – Positionsanzeigen, Programminhalte, Parameterseiten, Werkzeugweggrafiken, Alarmtexte und Diagnosebildschirme – werden über A20B-3300-0340 generiert.

MDI-Schnittstelle (Manual Data Input):Die Karte verwaltet die Kommunikationsschnittstelle zum MDI-Tastaturpanel – dem Eingabegerät des Bedieners für die Eingabe von Daten, die Auswahl von Modi und die Navigation auf den CNC-Bildschirmen. Ohne eine funktionierende MDI-Schnittstelle kann der Bediener vor Ort keine Programme eingeben oder Parameter ändern.

Eingebettetes Ethernet:Die Karte verfügt über einen Ethernet-Anschluss, der die FANUC-CNC mit dem Anlagennetzwerk verbindet und so die Übertragung von DNC-Programmen (Direct Numerical Control), Fernüberwachung, Datenerfassung und CNC-Systemdiagnose von einem vernetzten PC aus ermöglicht, ohne dass eine serielle RS-232-Verkabelung erforderlich ist.

Wichtige Spezifikationen

Integriertes Ethernet – Netzwerkkonnektivität für 16i/18i/21i-B-Steuerungen

Der eingebettete Ethernet-Anschluss am A20B-3300-0340 war ein bedeutender Fortschritt in der Generation der iB-Serie – er verbindet die CNC direkt mit standardmäßigem 10/100-Ethernet ohne separate Kommunikationsplatine:

DNC-Betrieb:Im Netzwerk gespeicherte Teileprogramme können direkt in den Speicher der CNC übertragen oder im „Drip-Feed“-Modus vom Netzwerkserver ausgeführt werden. Große Programme, die zu groß für den internen CNC-Speicher sind, können direkt über das Netzwerk bearbeitet werden.

Fernüberwachung:Über die Ethernet-Verbindung können Überwachungssysteme auf Werksebene CNC-Statusdaten – Achsenpositionen, Programmname, Alarmstatus und Produktionszahlen – von einem zentralen PC aus lesen.

Anwendungsszenarien

Anzeigefehler im Bearbeitungszentrum 18i-B:Ein FANUC 18i-MB-Bearbeitungszentrum verliert die Anzeigeausgabe – das LCD zeigt einen leeren Bildschirm, obwohl die CNC scheinbar hochfährt. Als Fehler wird die Grafikkarte A20B-3300-0340 identifiziert. Durch den Austausch werden die Anzeigeausgabe, die MDI-Funktionalität und die Ethernet-Konnektivität wiederhergestellt.

Ausfall des Ethernet-Ports:Eine 21i-B-Steuerung verliert ihre Netzwerkverbindung – die Übertragung des DNC-Programms schlägt fehl. Als Fehler wird die Ethernet-Schnittstelle des A20B-3300-0340 identifiziert.

FAQ

F1: Funktioniert A20B-3300-0340 sowohl mit 7,2-Zoll-Mono- als auch mit Farb-LCD-Displays?

Ja – A20B-3300-0340 unterstützt sowohl 7,2-Zoll-Monochrom- als auch Farb-LCD-Panels. Das in der CNC eingebaute spezifische Anzeigefeld bestimmt, ob die Ausgabe mono- oder farblich erfolgt – die Karte selbst ist mit beiden Paneltypen kompatibel. Überprüfen Sie den vorhandenen Display-Panel-Typ, bevor Sie davon ausgehen, dass die Ersatzkarte die Anzeige von Mono auf Farbe oder umgekehrt ändert.

F2: Was passiert mit den MDI- und Netzwerkfunktionen, wenn A20B-3300-0340 ausfällt?

Da alle drei Funktionen – Anzeige, MDI und Ethernet – von A20B-3300-0340 übernommen werden, betrifft ein Kartenausfall typischerweise alle drei gleichzeitig. Eine leere oder eingefrorene Anzeige in Kombination mit nicht reagierenden MDI-Tasten und verlorener Netzwerkverbindung ist ein starker Diagnoseindikator dafür, dass A20B-3300-0340 die fehlerhafte Komponente ist.

F3: Ist A20B-3300-0340 sowohl mit dem FANUC 0i-B als auch mit dem 16i/18i/21i-B kompatibel?

Ja – A20B-3300-0340 ist für FANUC 0i-B, 16i-B, 18i-B und 21i-B CNC-Systeme bestätigt. Diese Systeme nutzen die gleiche Steuerungsarchitektur und das gleiche Motherboard-Format wie das i-Series Model B, sodass dieselbe Grafikkarte alle vier Plattformen in der 7,2-Zoll-LCD-Konfiguration bedienen kann.

F4: Ist nach dem Austausch von A20B-3300-0340 eine erneute Inbetriebnahme erforderlich?

CNC-Parameter und Teileprogramme werden in den FROM/SRAM-Speichermodulen gespeichert – nicht auf der Grafikkarte. Der Austausch von A20B-3300-0340 hat keine Auswirkungen auf gespeicherte Daten. Allerdings muss die Ethernet-Port-Konfiguration (IP-Adresse, Hostname, FTP-Einstellungen) nach dem Austausch möglicherweise erneut überprüft werden, da diese Daten möglicherweise mit der Konfiguration der vorherigen Karte verknüpft waren. Bestätigen Sie nach dem Einbau des Ersatzes die Netzwerkeinstellungen auf den Ethernet-Parameterbildschirmen der CNC.

F5: Welche Suffixvarianten von A20B-3300-0340 gibt es und spielt das Suffix eine Rolle?

A20B-3300-0340 trägt möglicherweise ein Firmware-Suffix wie /04A (z. B. A20B-3300-0340/04A), das die spezifische Softwareversion der Karte identifiziert. Stellen Sie sicher, dass das Suffix der Ersatzkarte mit der vorhandenen CNC-Hardwareversion übereinstimmt oder als kompatibel bestätigt wird. Das entsprechende FANUC-Wartungshandbuch für das jeweilige CNC-Modell gibt die richtige Suffix-Version an.
