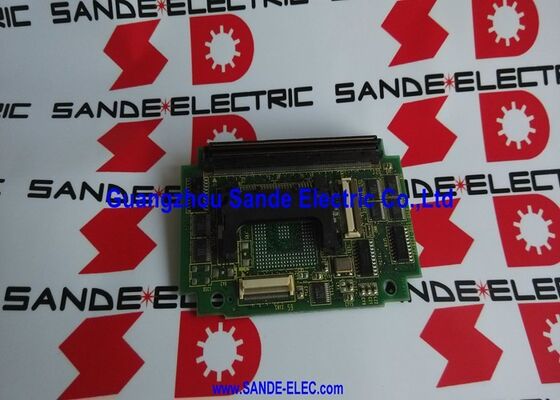

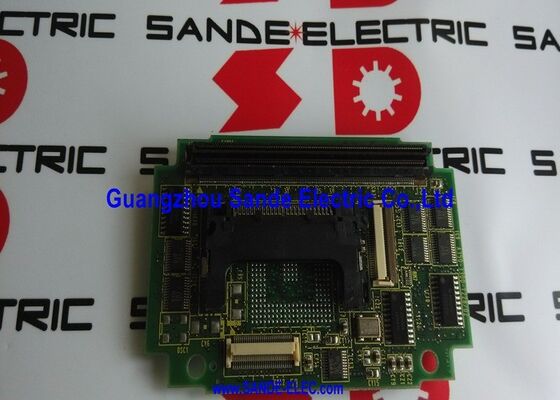

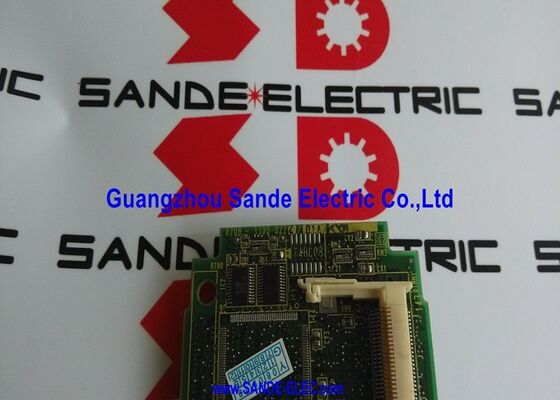

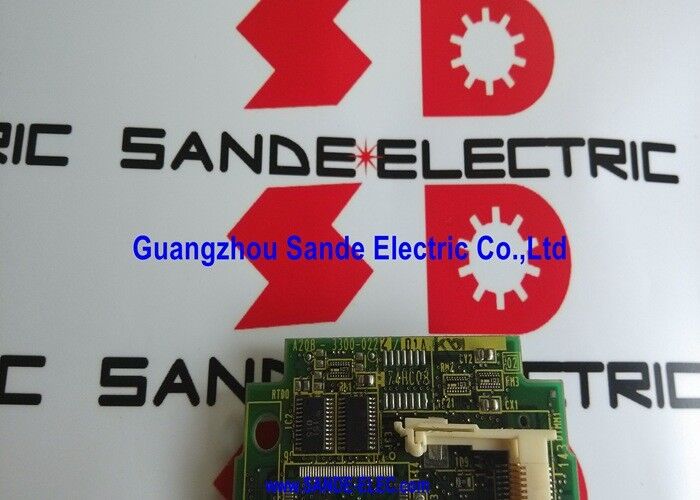

FANUC PC-ANTRIEBSKARTE A20B-3300-0222 A2OB-33OO-O222 A20B33000222

A20B-3300-0222 | FANUC Windows CE-Modul A3 – Embedded-PC-Funktion/HMI/Datenverwaltung/kundenspezifische Software/Plug-In-Modul

Windows CE auf der CNC – was es ermöglicht

Der standardmäßige FANUC-CNC-Betrieb erfolgt in Echtzeit und ist deterministisch – die CNC führt G-Code aus, schließt Servoschleifen und steuert Maschinenabläufe über eine dedizierte Echtzeit-Betriebsumgebung. Diese Echtzeitumgebung ist auf Präzision und Geschwindigkeit optimiert, nicht auf allgemeine Rechenaufgaben.

Das Windows CE-Modul A20B-3300-0222 führt eine zweite, separate Umgebung auf derselben CNC-Hardware aus: Microsoft Windows CE. Diese eingebettete PC-Umgebung koexistiert mit den Echtzeitfunktionen der CNC und ermöglicht eine Kategorie von Funktionen, die die Standard-CNC-Umgebung nicht unterstützt:

Benutzerdefinierte HMI-Anwendungen:Maschinenbauer und Endbenutzer können Windows CE-Anwendungen entwickeln, die auf dem Bedienerdisplay der CNC ausgeführt werden – benutzerdefinierte Einrichtungsbildschirme, Dashboards zur Produktionsverfolgung, Teilebibliotheksbrowser oder maschinenspezifische Bedienerführungsschnittstellen.

Dateiverwaltung:Windows CE bietet bekannte Dateiverwaltungsfunktionen. Bediener können Programme von USB-Laufwerken in den Programmspeicher der CNC kopieren, Dateien über Netzwerkfreigaben verwalten und auf Programmbibliotheken zugreifen, die auf Anlagenservern gespeichert sind – und zwar mit dem Standard-Windows CE-Dateibrowser und nicht nur mit dem Programmmanager der CNC.

Ausführung von Software von Drittanbietern:Von Softwareanbietern entwickelte Windows CE-Anwendungen – SPC-Datenerfassungstools, Werkzeugverwaltungssoftware, ERP-Integrationsclients – können ohne separaten PC direkt auf der CNC ausgeführt werden.

Fernzugriff und Überwachung:Dank der Netzwerkfunktionen von Windows CE können Fernüberwachungsanwendungen über das Ethernet-Netzwerk der Anlage auf die CNC zugreifen.

Wichtige Produktinformationen

A3-Board-Typ – Die Variantenkennung

Die A3-Bezeichnung identifiziert die spezifische Hardwarevariante des Windows CE-Moduls innerhalb der A20B-3300-022x-Familie. Verschiedene A3-Varianten passen zu bestimmten FANUC CNC-Mainboard-Generationen und deren Anschlusskonfigurationen. Die A3-Bezeichnung bestätigt sowohl die Anschlussschnittstelle des Moduls als auch seine Windows CE-Version und Hardwarespezifikation.

Beim Austausch des A20B-3300-0222 muss der Typ A3 beibehalten werden. Ein anderes Typensuffix (A2, A4 usw.) kann auf eine andere Windows CE-Version, eine andere Prozessorhardware oder ein anderes Anschlusslayout hinweisen – alles davon könnte mit der installierten Hauptplatine nicht kompatibel sein.

Anwendungsszenarien

Benutzerdefinierte HMI-Bereitstellung:Ein Werkzeugmaschinenhersteller implementiert eine benutzerdefinierte Windows CE-Anwendung für eine Produktionsmaschine – einen Setup-Bildschirm, der Bediener durch das Laden von Werkstücken und Versätze führt, ohne durch das Standard-CNC-Menü navigieren zu müssen. Der A20B-3300-0222 stellt die Windows CE-Umgebung bereit, in der diese benutzerdefinierte Anwendung ausgeführt wird.

Austausch des Windows CE-Moduls:Ein CNC-System entwickelt Softwarefehler, die spezifisch für die Windows CE-Umgebung sind – Abstürze von benutzerdefinierten Anwendungen, Windows CE-Startfehler oder Anzeigebeschädigungen im PC-Funktionsbildschirm. Die Echtzeit-CNC arbeitet normal weiter. Das A20B-3300-0222 wird als ausgefallenes Modul identifiziert und ersetzt, um die Windows CE-Funktion wiederherzustellen.

FAQ

F1: Wenn die A20B-3300-0222 ausfällt, fällt dann auch die Bearbeitungsfähigkeit der CNC aus?

Nein. Das Windows CE-Modul stellt nur die PC-Funktionsschicht bereit – die Echtzeit-CNC, die Servosteuerung, die Spindelsteuerung und die PMC arbeiten alle unabhängig über die Haupthardware der CNC. Ein ausgefallenes Windows CE-Modul bedeutet, dass benutzerdefinierte HMI-Anwendungen, Windows CE-Dateiverwaltung und jegliche Windows CE-basierte Software nicht funktionieren, die Kernbearbeitungsfunktionen der CNC jedoch weiterhin ausgeführt werden. Die Maschine kann weiterhin Programme ausführen und Teile produzieren; Lediglich die Windows CE-basierten Funktionen sind nicht verfügbar.

F2: Kann für den A20B-3300-0222 entwickelte kundenspezifische Software auf ein Ersatzmodul übertragen werden?

Benutzerdefinierte Windows CE-Anwendungen werden normalerweise im Flash-Speicher des Moduls oder in einem zugänglichen Dateibereich im CNC-Speicher gespeichert. Überprüfen Sie vor dem Austausch des A20B-3300-0222, wo die benutzerdefinierten Anwendungsdateien gespeichert sind, und sichern Sie sie auf externen Medien. Stellen Sie nach dem Einbau des Ersatzmoduls die Anwendungsdateien an ihrem ursprünglichen Speicherort wieder her. Die Windows CE-Umgebung auf dem Ersatzmodul sollte die wiederhergestellte Anwendung laden und ausführen.

F3: Welche Beziehung besteht zwischen der A20B-3300-0222 und der integrierten PC-Funktion der CNC?

Die A20B-3300-0222 ist die Hardware, die die integrierte PC-Funktion auf FANUC-CNC-Systemen bereitstellt, die diese unterstützen. Ohne dieses Modul ist die PC-Funktionsoption der CNC nicht verfügbar – die Schaltfläche oder der Bildschirm „PC“ auf der Bedienerschnittstelle funktioniert nicht. Mit der Installation des Moduls wird die PC-Funktion aktiviert und neben den CNC-Bildschirmen ist auch die Windows CE-Umgebung zugänglich.

F4: Speichert der A20B-3300-0222 CNC-Parameter oder Programme?

Nein. CNC-Parameter befinden sich in den SRAM-Modulen; Programme werden je nach Fall im FROM oder SRAM gespeichert. Der A20B-3300-0222 speichert die Windows CE-Systemsoftware, die Windows CE-Konfiguration und alle installierten Windows CE-Anwendungen – keine davon sind CNC-Bearbeitungsparameter oder Teileprogramme. Der Austausch des Moduls hat keinen Einfluss auf die CNC-Parameter oder die Programmspeicherung.

F5: Ist der A20B-3300-0222 mit allen CNC-Modellen der FANUC i-Serie kompatibel?

Das A20B-3300-0222 A3-Modul ist auf die spezifische Hauptplatinen-Hardware innerhalb der FANUC CNC-Familie abgestimmt. Die Kompatibilität hängt von der Spezifikation des Modulsteckplatzes der Hauptplatine ab. Bestätigen Sie vor der Bestellung anhand der Hardwaredokumentation der CNC oder der Ersatzteilliste der installierten Hauptplatine, dass der A3-Typ das richtige Windows CE-Modul für das jeweilige CNC-Modell ist.
