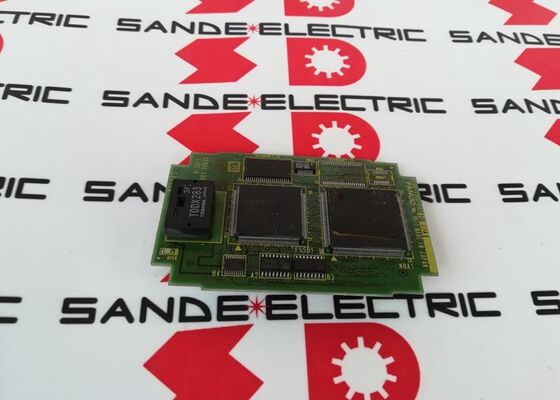

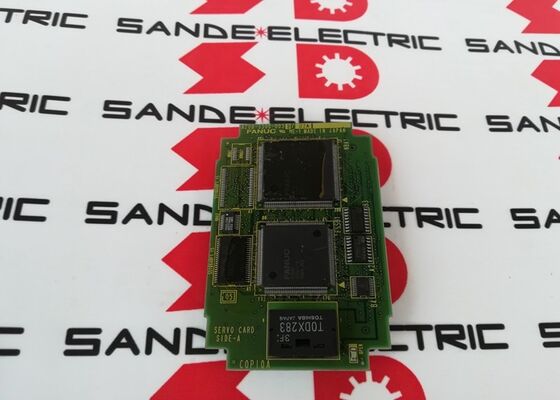

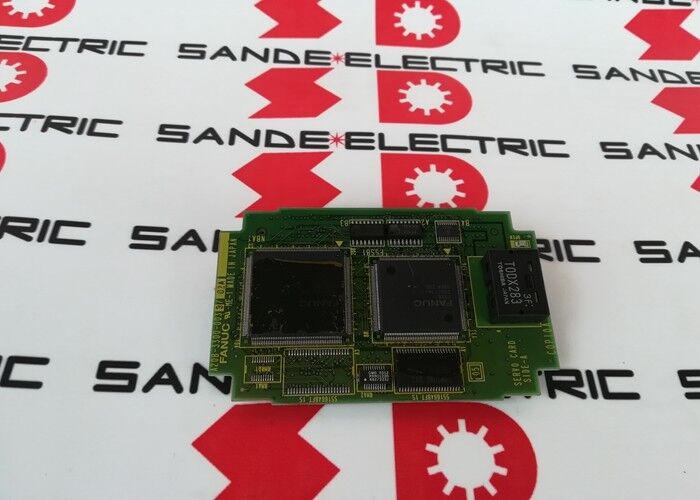

FANUC Axis-Karte A20B-3300-0033 A20B33000033 A2OB-33OO-OO33

A20B-3300-0033∙ FANUC i-Serie 2-Achsen-FSSB-Servo-Karte Plug-In Modul / 16i / 18i / 21i / Modell A & B

FSSB-Schnittstelle: Was sie auf dieser Karte tut

FSSB (Fanuc Servo Serial Bus) ist das Glasfaser-Kommunikationsprotokoll FANUC, das mit der i-Serie CNC eingeführt wurde, um die älteren analogen und parallelen Servo-Schnittstellen zu ersetzen.Eine einzige Glasfaserschleife verbindet die CNC mit allen Servoverstärkern im System, die Befehle zur Achseposition an jeden Verstärker überträgt und die Daten des Encoder-Feedbacks an die CNC zurückgibt.

Die A20B-3300-0033 implementiert die CNC-Seite dieser FSSB-Verbindung. Sie steckt in die Haupt-Master-PCB und verbindet sich direkt mit dem Glasfaserausgangsanschluss FSSB.Die CNC überträgt Positionsbefehle an die angeschlossene SVM-Verstärkerkette und erhält Feedback des Encoders, der die Bewegungssteuerungsschleifen für beide seine 2 Achsenkanäle koordiniert.

Schlüsselmerkmale

2-Achsen-Kapazität  Ausweitung des Systems

Bei einer zweiachsigen CNC (Standard-CNC-Drehmaschine mit X- und Z-Achsen) steuert ein A20B-3300-0033 beide Achsen über seinen einzelnen FSSB-Kanal.

Bei einem 4-Achsen-System sind auf der Hauptplatine zwei Servo-Karten montiert, wobei jede Karte 2 Achsen über ihren eigenen FSSB-Kanal verarbeitet.FANUC i-Serie Modell A und B Hauptplatten bieten mehrere Servo-Karten, um die maximale Achsenzahl des Systems zu erreichen.

Die A20B-3300-0033 verarbeitet den ersten FSSB-Kanal (typischerweise Achsen 1 und 2). Eine zweite Karte verarbeitet bei Bedarf das nächste Achsenpaar.

Anwendungsszenarien

Servo-Kommunikationsfehler bei 16i CNC:Ein FANUC 16i-Bearbeitungszentrum erzeugt FSSB-Kommunikationswarnungen auf beiden gesteuerten Achsen gleichzeitig.Die Steckkarte A20B-3300-0033 wird als Fehler identifiziert.Der Modulwechsel stellt die FSSB-Kommunikation wieder her und löscht die Alarmanlage.

Ersatz der 18i-Werkzeugservo-Karte:Ein Drehzentrum mit FANUC 18i-Steuerung entwickelt intermittierende Achspositionsfehler. Die Prüfung bestätigt, dass die A20B-3300-0033 eine inkonsistente FSSB-Zeitung liefert.Eine Ersatzkarte stellt eine gleichbleibende Servo-Kommunikation auf beiden Achsen wieder her.

Häufig gestellte Fragen

F1: Funktioniert die A20B-3300-0033 sowohl mit der Modell-A- als auch mit der Modell-B-i-CNC-Serie?

Ja. CNC Electronics bestätigt, dass diese Karte für "16i, 18i, 21i Modelle A und B" ist. Die Steckdose auf beiden Modellen A und B Akzeptiert die gleiche A20B-3300-0033.Die Hauptplatine selbst unterscheidet sich zwischen Modell A und Modell B die Servo-Karte ist die gleiche, aber nur in der kompatiblen Hauptplatengeneration installieren.

F2: Welche Servoverstärkertypen werden über FSSB mit dem A20B-3300-0033 verbunden?

Die FSSB-Schnittstelle verbindet sich mit den Servoverstärkermodulen der Alpha-i- und Beta-i-Serie von FANUC, die einen FSSB-Optikfaserinput-Anschluss enthalten.Ältere analoge Servoverstärker (Typ A oder Typ B) sind nicht mit FSSB kompatibel- Bestätigen Sie, dass die installierten Servoverstärker FSSB-Anschlüsse haben, bevor Sie erwarten, dass diese Servo-Karte mit ihnen kommuniziert.

F3: Kann die A20B-3300-0033 für eine zweiachsige Drehmaschine ohne zusätzliche Servo-Karten alleine verwendet werden?

Eine zweiachsige CNC-Drehmaschine (X- und Z-Achsen) benötigt nur eine A20B-3300-0033 zur Steuerung beider Achsen.Der FSSB-Kanal der Karte verbindet sich mit zwei Servo-Verstärkern in einer Margherita-Kette Anordnung. Das FSSB-Signal geht von der Karte zum ersten Verstärker und geht weiter zum zweitenEine Karte reicht für die komplette Achsenkonfiguration einer Standardmaschine mit zwei Achsen.

F4: Welche CNC-Parameter sind für die A20B-3300-0033 relevant?

FSSB-bezogene Parameter in der CNC definieren die Knotenadresse jedes Servoverstärkers in der FSSB-Kette, die Anzahl der angeschlossenen Verstärker pro FSSB-Kanal und die Kommunikationszykluszeit des FSSB.Diese Parameter werden im SRAM der CNC gespeichert und durch den A20B-3300-0033-Kartenwechsel nicht beeinträchtigt.Nach dem Einbau einer Ersatzkarte sollte die CNC die FSSB-Kommunikation automatisch wiederherstellen, wobei die vorhandenen Parameter verwendet werden.

F5: Ist die A20B-3300-0033 die gleiche wie die A20B-3300-0030 oder andere nahegelegene Teilnummern?

Nachbarsteilnummern im Bereich A20B-3300-003x sind verschiedene Platten mit unterschiedlichen Achsenzahlen oder Schnittstellenarten.Die A20B-3300-0030 kann eine andere Achskarte sein (in früheren Dokumentationen als FSSB-Servocontroller für eine andere Achsenzahl oder Systemgenerierung bestätigt). Jede Teilnummer dient einer bestimmten Anwendung nicht benachbarte Teilnummern ersetzen, ohne die erforderliche Kartenspezifikation des Zielsystems zu bestätigen.
