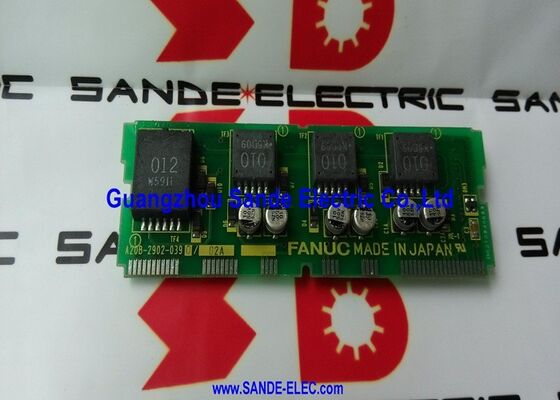

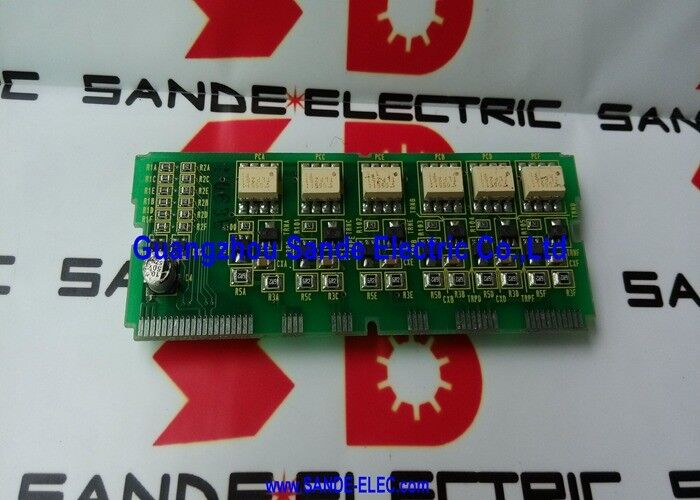

Die Antriebsvorrichtung A20B-2902-0390 A20B29020390

A20B-2902-0390 | FANUC Alpha Power Driver-Modul – IGBT-Gate-Antrieb/Firing-Board/PSM/SPM-15 bis SPM-37/CNC-Antriebssysteme

Leistungstreibermodul – Die Brücke zwischen Steuerungs- und Leistungsgeräten

In jedem FANUC Alpha-Antriebsmodul erfolgt die Stromumwandlung durch IGBT-Schaltgeräte (Insulated Gate Bipolar Transistor). Diese Transistoren übertragen den vollen Motor- oder Busstrom und schalten mit hoher Frequenz – typischerweise 2–4 kHz für Spindelantriebe. Um richtig zu schalten, benötigt jeder IGBT einen genau getimten Gate-Ansteuerimpuls mit dem richtigen Spannungspegel.

Das Leistungstreibermodul A20B-2902-0390 erzeugt diese Gate-Treiberimpulse. Es empfängt Low-Level-Schaltbefehle von der Steuerplatine (A16B-2202-0432 für Spindelmodule) und verstärkt sie in Hochstrom-Gate-Ansteuersignale, die die IGBT-Geräte tatsächlich ein- und ausschalten. Aufgrund dieser Zünd-/Gate-Antriebsfunktion wird die Platine als „Treibermodul“ klassifiziert – sie treibt die Leistungsgeräte selbst an.

Ohne ordnungsgemäß funktionierendes A20B-2902-0390:

• IGBTs empfangen falsche oder keine Gate-Ansteuersignale
• Die Stromumwandlung schlägt fehl
• Das Modul kann keine Ausgangsspannung oder keinen Ausgangsstrom entwickeln
• Überstrom- oder Hardwareschutzalarme werden sofort ausgelöst

Wichtige Produktinformationen

Der interne PCB-Stack in Alpha SPM-Modulen

Für ein vollständiges Bild: Das A06B-6088-H222 (SPM-22) als Beispiel enthält:

• A16B-2202-0432(Steuerkarte): Spindeldrehzahlregelung, Feedback-Verarbeitung, Schutzlogik
• A20B-1006-0481(Basis-/Leistungsplatine): DC-Bus-Anschlüsse, Motorausgangsanschlüsse, Hochstrompfade
• A20B-2902-0390(Treiberplatine): IGBT-Gate-Ansteuerimpulse
• A16B-2203-0332(zusätzliche Signalplatine)

Der A20B-2902-0390 ist die Schicht, die Steuersignale in elektrische Ereignisse umwandelt, die Motorströme bewegen.

Anwendungsszenarien

SPM-Spindelalarm sofort bei Freigabe:Ein FANUC Alpha-Spindelmodul generiert einen Überstromalarm, sobald der Spindelaktivierungsbefehl ausgegeben wird, ohne dass der Motor belastet wird. Der Test der Steuerkarte und der Basis-Stromversorgungsplatine funktioniert korrekt, aber die Untersuchung zeigt, dass die Treiberplatine A20B-2902-0390 asymmetrische Gate-Ansteuerimpulse erzeugt. Der Austausch stellt die korrekte Schaltung wieder her und löscht den Alarm.

PSM kann den DC-Bus nicht herstellen:Eine Alpha PSM-Einheit lässt sich einschalten, entwickelt jedoch keine Nenn-DC-Busspannung und zeigt einen Ladealarm an. Nachdem AC-Eingangs- und Gleichrichterfehler ausgeschlossen wurden, wird der Gate-Treiberausgang der A20B-2902-0390-Treiberplatine als falsch identifiziert. Der Austausch der Platine stellt die PSM-Vorladung und den Busaufbau wieder her.

FAQ

F1: Ist die A20B-2902-0390 sowohl im PSM- als auch im SPM-Modul die gleiche Platine?

Ja. CNC Spares UK bestätigt, dass A20B-2902-0390 neben A16B-2202-0432 in mehreren Modulen der SPM-Serie (SPM-15, 22, 26, 30) vorkommt. DNC Electronics listet es unter Alpha PSM-Modulen auf. In diesem Leistungsbereich wird für die Gate-Antriebsfunktion der PSM- und SPM-Module die gleiche physische Platine verwendet. Die Anforderungen an die Treiberschaltungen für den IGBT-Gate-Antrieb in beiden Anwendungstypen sind ausreichend ähnlich, um das gleiche Platinendesign zu verwenden.

F2: Was ist der Unterschied zwischen A20B-2902-0390 und A20B-2902-0391?

Dabei handelt es sich um benachbarte Teilenummern derselben Treibermodulfamilie. Die Varianten 0390 und 0391 bedienen unterschiedliche Nennleistungen oder Schnittstellentypen innerhalb der Alpha PSM/SPM-Reihe. Das A20B-2902-0391 ist die entsprechende Treiberplatine für Module mit höherer Leistung oder der HV-Serie. Überprüfen Sie vor der Bestellung immer anhand des Platinenetiketts, welche Variante installiert ist – sie sind nicht austauschbar.

F3: Kann ein beschädigter A20B-2902-0390 dauerhafte Schäden an den IGBT-Leistungsgeräten verursachen?

Ja. Eine Gate-Treiberplatine, die ein falsches Timing erzeugt – beispielsweise das gleichzeitige Einschalten von IGBTs im gleichen Phasenzweig – erzeugt einen direkten Kurzschluss im DC-Bus. Dieser „Shoot-Through“-Zustand führt dazu, dass innerhalb von Mikrosekunden extrem hoher Strom durch die IGBT-Geräte fließt und diese möglicherweise zerstört werden. Wenn ein IGBT-Ausfall auf einen Fehler auf Platinenebene zurückzuführen ist, sollte der A20B-2902-0390 zusammen mit den beschädigten Leistungsgeräten ausgetauscht werden, um ein erneutes Auftreten zu verhindern.

F4: Wie ist das sichere Entladeverfahren vor dem Zugriff auf A20B-2902-0390 in einem PSM- oder SPM-Modul?

Sowohl PSM- als auch SPM-Module enthalten große DC-Bus-Kondensatoren, die nach dem Abschalten der Netzstromversorgung gefährliche Spannung aufrechterhalten. Vor dem Öffnen eines Modulgehäuses muss die vorgeschriebene Wartezeit (typischerweise 5–20 Minuten je nach Modulgröße) eingehalten werden. Überprüfen Sie die Entladung, indem Sie die Lade-LED-Anzeige des Moduls überprüfen und die DC-Busspannung mit einem kalibrierten Voltmeter messen. Fassen Sie den A20B-2902-0390 niemals bei angeschlossener Stromversorgung an.

F5: Ist die Revision /02A kritisch oder kann sie durch eine frühere Revision ersetzt werden?

Die /02A-Revision bezeichnet ein Hardware-Update des A20B-2902-0390-Basisdesigns. Bei den meisten Ersatzanwendungen sind spätere Revisionen mit demselben Modul abwärtskompatibel. Wenn auf dem Etikett der installierten Platine eine frühere Revision angegeben ist (z. B. /01A), sollte der Einbau eines /02A kompatibel sein. Bestätigen Sie anhand der FANUC-Servicedokumentation, ob für das spezifische PSM- oder SPM-Modell ein bekannter Mindestrevisionsbedarf besteht.
