A20B-2902-0277 | FANUC Serie 16/18/160/180 Modell B 9-Zoll hochauflösendes CRT-Steuermodul – CRTC / OPT1 Plug-In / FS16-MB / FS18-MB

CRTC-Module der Serie 16/18 Model B Generation

Die CNC-Systeme der FANUC-Serie 16/18 Modell B (16 MB, 16 TB, 18 MB, 18 TB) verwenden eine modulare Anzeigearchitektur. Die Anzeigefunktion ist nicht auf der Hauptplatine festgelegt, sondern wird von einer einsteckbaren CRTC-Tochterplatine (CRT Controller) bereitgestellt, die in den OPT1-Steckplatz (Option 1) der CNC-Steuereinheit eingebaut wird.

Innerhalb der A20B-2902-027x CRTC-Modulfamilie für die Serie 16/18-B gibt es mehrere Varianten für unterschiedliche Monitorkonfigurationen:

A20B-2902-0270:14-Zoll-Farb-CRT-VarianteA20B-2902-0271:9-Zoll-CRT-StandardauflösungA20B-2902-0272:VGA-Ausgangsvariante (für LCD- oder VGA-Monitor)A20B-2902-0273:14-Zoll-CRT-AlternativeA20B-2902-0275:VGA-VarianteA20B-2902-0276:9-Zoll-CRT-AlternativeA20B-2902-0277:9 ZollhochauflösendCRTA20B-2902-0278:VGA-Variante

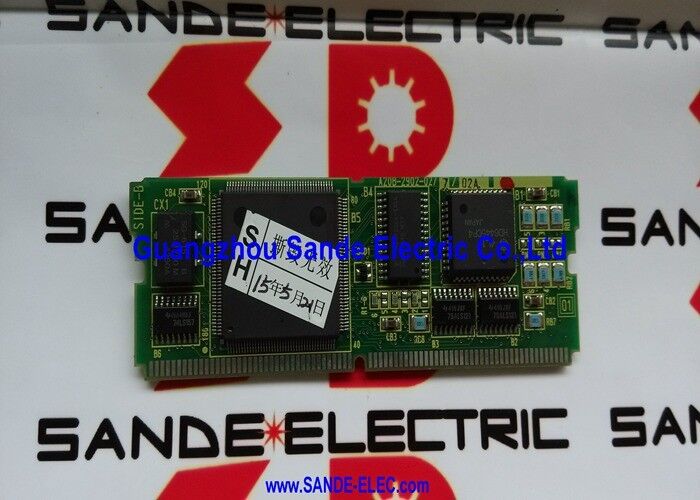

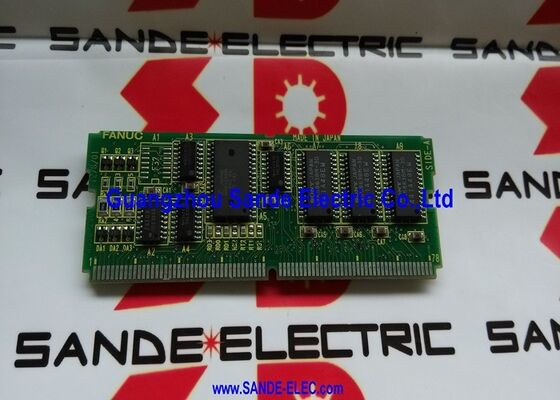

Beim A20B-2902-0277 handelt es sich speziell um die hochauflösende 9-Zoll-CRT-Variante – bestätigt für FS16/18/160/180-MB-Systeme mit einem hochauflösenden monochromen CRT-Bedienerdisplay.

Wichtige Produktinformationen

Hochauflösende CRT – was es im Kontext bedeutet

Bei CNC-Bedienerdisplays von FANUC unterscheidet sich „hochauflösend“ durch die verbesserte Anzeigefähigkeit von CRT-Modulen mit Standardauflösung, die in derselben Serie eingebaut sind:

Standardauflösung:Wird für textdominante Anzeigen verwendet, die Achsenpositionen, Programminhalte, Werkzeugversätze und Alarmcodes anzeigen – ausreichend für die grundlegende zeichenbasierte Schnittstelle der CNC.

Hohe Auflösung:Erzeugt mehr Pixel pro Flächeneinheit auf dem 9-Zoll-Bildschirm – was eine feinere Zeichenwiedergabe, schärfere Grafiken und mehr Anzeigeinhalte pro Seite ohne Verlust der Lesbarkeit ermöglicht. Für CNC-Systeme, bei denen eine grafische Werkzeugweganzeige, Programmlistenansichten mit höherer Dichte oder detailliertere Diagnosebildschirme erforderlich sind, bietet das hochauflösende CRT-Modul die Anzeigequalität, die das Standardmodul nicht bieten kann.

Der A20B-2902-0277 steuert einen 9-Zoll-CRT mit der höheren Pixeldichte, die die hochauflösende Displaykonfiguration erfordert.

OPT1-Plug-In-Architektur

Das Display der CNC-Steuereinheit der Serie 16/18 Modell B wird von der OPT1-Karte bedient – ​​einer dedizierten Erweiterungssteckplatzkarte im Kartenträger der CNC. Das CRTC-Modul wird in einen Sockel auf dieser OPT1-Platine gesteckt und verbindet den Videoausgang des CRTC mit den Ablenkungs- und Intensitätsschaltkreisen des CRT-Monitors.

Für den Austausch von A20B-2902-0277 ist Folgendes erforderlich:

1. Öffnen der CNC-Steuereinheit und Auffinden der OPT1-Karte
2. Entfernen des ausgefallenen CRTC-Moduls aus seinem Sockel auf der OPT1-Platine
3. Einbau des Ersatzmoduls in denselben Sockel
4. Schließen und Wiederherstellen der Stromversorgung – keine Parameteränderungen erforderlich

Anwendungsszenarien

16-MB-CNC-Anzeigefehler:Ein FANUC 16-MB-Bearbeitungszentrum verliert sein Bedienerdisplay – der 9-Zoll-CRT geht leer oder zeigt beschädigte Inhalte an. Der CNC-Betrieb läuft normal weiter. Die Diagnose lokalisiert den Fehler auf dem CRTC-Modul A20B-2902-0277. Durch den Austausch wird die Anzeige wiederhergestellt.

Aufrechterhaltung der Anzeigequalität:Ein hochauflösender 9-Zoll-CRT auf einer 18-MB-CNC entwickelt aufgrund alternder CRTC-Modulkomponenten eine verzerrte Zeichenwiedergabe. Durch den Austausch des A20B-2902-0277 wird die Anzeigequalität wiederhergestellt, ohne dass der CRT-Monitor selbst ausgetauscht werden muss.

FAQ

F1: Wie unterscheidet sich A20B-2902-0277 von A20B-2902-0271 (ebenfalls ein 9-Zoll-CRT-Modul)?

Bei beiden handelt es sich um 9-Zoll-CRT-CRTC-Module für die Serie 16/18-B-Familie, aber das 0277 ist die Variante mit hoher Auflösung und das 0271 die Variante mit Standardauflösung. Die hochauflösende Version generiert mehr Pixel pro Scanzeile und sorgt so für eine feinere Zeichen- und Grafikwiedergabe auf demselben physischen 9-Zoll-Bildschirm. Vergewissern Sie sich vor der Bestellung, welche Variante auf der jeweiligen CNC installiert ist, indem Sie die Teilenummer auf dem Platinenetikett überprüfen.

F2: Kann der A20B-2902-0277 in eine CNC der Serie 16/18 Model C (MC) eingebaut werden?

In der Teileliste von KFAS LLC ist A20B-2902-0277 sowohl in den Teilelisten für Modell B (16 MB/18 MB) als auch für Modell C (16MC/18MC) aufgeführt. Die Kompatibilität zwischen B- und C-Konfigurationen hängt von der jeweiligen OPT1-Kartenvariante und der CNC-Systemversion ab. Bestätigen Sie anhand der Ersatzteildokumentation der jeweiligen CNC, ob 0277 für die installierte Systemkonfiguration spezifiziert ist.

F3: Welche Symptome weisen darauf hin, dass die A20B-2902-0277 im Vergleich zur CRT-Monitorröhre ausgefallen ist?

Ein ausgefallenes CRTC-Modul führt typischerweise zu einem plötzlichen, vollständigen Verlust des Anzeigeinhalts – die CRT wird dunkel, ohne dass es zu einer allmählichen Verdunkelung kommt, die mit der Alterung der Röhre einhergeht. Eine defekte CRT-Röhre zeigt fortschreitende Symptome: verringerte Helligkeit, Fokusverlust, geometrische Verzerrung. Wenn die 9-Zoll-CRT dunkel ist, die CNC aber normal funktioniert (Achsen bewegen sich, Programme werden ausgeführt, Alarme gelöscht) und das Testen der CRT mit einem externen Signal bestätigt, dass die Röhre intakt ist, ist das CRTC-Modul A20B-2902-0277 das Ersatzziel.

F4: Erfordert der Austausch von A20B-2902-0277 Anpassungen der CNC-Parameter?

Nein. Das CRTC-Modul ist eine Anzeige-Hardwarekomponente – es speichert keine CNC-Parameter. Nach dem Einbau des Ersatzes A20B-2902-0277 und dem Einschalten der CNC sollte die Anzeige sofort wiederhergestellt sein. Wenn das Anzeigeformat falsch erscheint (falsche Zeichengröße oder Skalierung), prüfen Sie, ob der Anzeigetypparameter der CNC mit der installierten Modulkonfiguration übereinstimmt.

F5: Kann der A20B-2902-0277 repariert werden, wenn das komplette Modul ausgefallen ist?

Das A20B-2902-0277 ist ein SMD-Baumodul (Surface Mount Device). Bei Fehlern, die identifizierbare fehlerhafte Komponenten betreffen (Oszillatorfehler, Spannungsreglerfehler), ist eine Reparatur auf Komponentenebene durch ein spezialisiertes CNC-Elektronik-Servicecenter technisch möglich. Bei produktionskritischen Maschinen ist der direkte Austausch der Platine die schnellere Lösung. Eine Reparatur ist eine praktikable Option, wenn das Ersatzmodul nicht verfügbar ist oder die Reparaturkosten deutlich niedriger sind.
