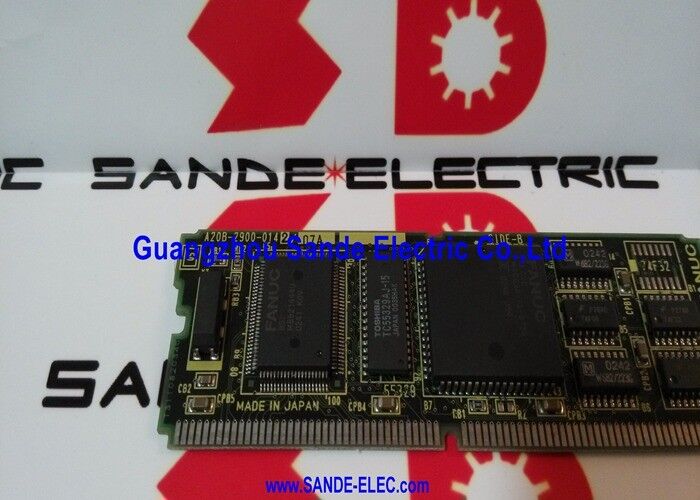

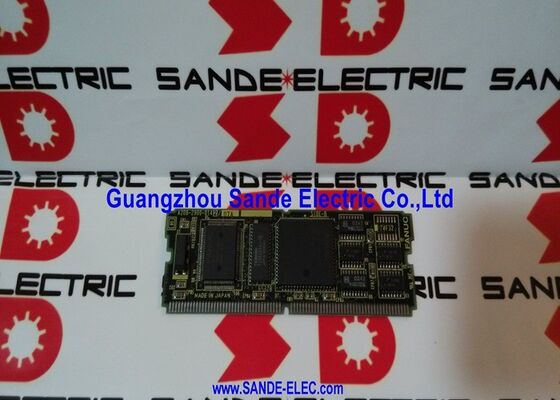

Fanuc PC Tochterplatin Modul A20B-2900-0142 A2OB-29OO-O142 A20B29000142

A20B-2900-0142∙ FANUC PMC-RA1 Steuerungsmodul I/O Link / SLC / Serie 20/21 CNC-Maschinensequenz-Controller

PMC

Jedes FANUC-CNC-System enthält einen PMC (Programmierbare Maschinensteuerung) FANUCs eingebetteter programmierbarer Logikcontroller, der unabhängig von der Bewegungssteuerung der CNC läuft.Der PMC führt das Maschinensequenzprogramm aus.: die Leiterlogik, die alle Funktionen der Maschine, die nicht zum Schneiden gehören, steuert.

Ohne funktionierende PMC:

• Kühlmittelsysteme können nicht eingeschaltet oder ausgeschaltet werden
• Hydraulische Systeme können nicht sequenzieren
• Werkzeugwechsler können keine Wechselzyklen abschließen
• Türschließungen sind nicht durchsetzbar.
• Die Achsenbremsen können nicht auf Anforderung freigesetzt werden.
• Die Funktionen des Bedienfeldes haben keine Logik, auf die sie reagieren können.

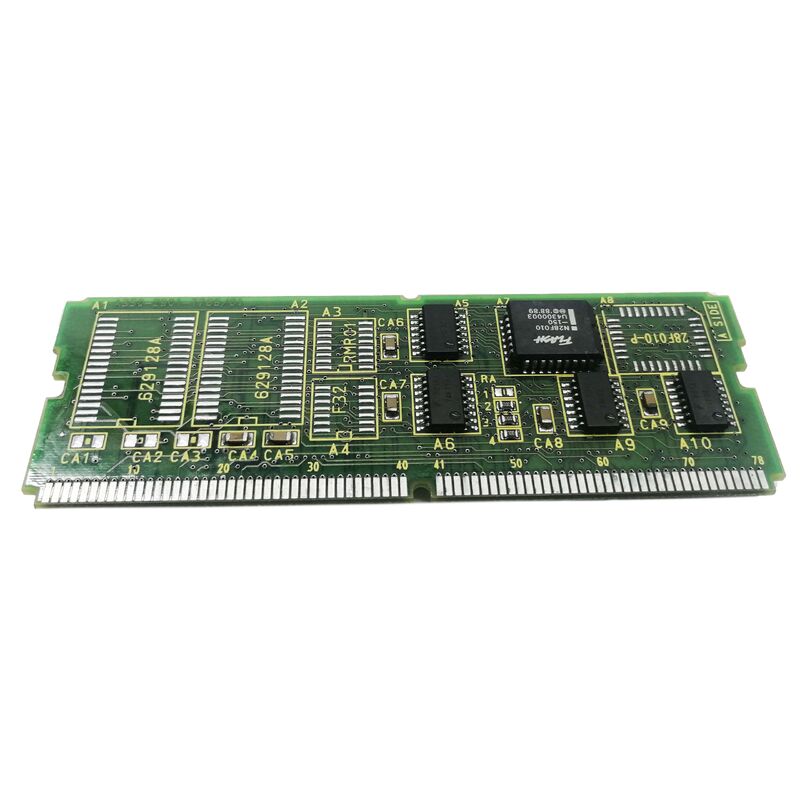

Das A20B-2900-0142 ist das PMC-Modul – das Plug-in-Board, das den PMC-RA1-Controller innerhalb der CNC-Serie 20/21 liefert.

Wichtige Produktinformationen

PMC-RA1 ¢ Kapazitätsstufe in der PMC-Familie der Serie 20/21

Die CNC der Serie 20/21 bot mehrere PMC-Moduloptionen auf verschiedenen Leistungsstufen an.

Die Bezeichnung RA1 kennzeichnet die Kapazitätsstufe des PMC ▌, die Kapazität der Programmschritte, die Anzahl der Datenregister und die Anweisungsmenge.Die Variante RA3 (A20B-2901-0660) bietet eine höhere Leistungsfähigkeit für komplexere Werkzeugmaschinen. Der A20B-2900-0142 RA1 mit I/O-Link bedient die Standard-Werkzeugmaschinenkonfiguration der Serie 20/21.

Anwendungsszenarien

Ausfall des PMC-Moduls der Serie 21:Eine FANUC-Baureihe 21 CNC entwickelt PMC-Alarme ∙ die Maschine hört auf, Sequenzfunktionen auszuführen, Kühlmittel- und Hydraulikbefehle funktionieren nicht und Werkzeugwechselzyklen können nicht abgeschlossen werden.Das PMC-Modul A20B-2900-0142 wird als Fehler identifiziert.. Ersatz stellt die PMC-Leiter ausführung und alle Maschinen-Sequenz-Funktionen.

Präventiver Austausch des PMC-Moduls:Eine Maschine der Serie 20/21 mit hohem Arbeitszyklus, die mehrere Produktionsschichten durchläuft, wird einer geplanten Aktualisierung der Steuerungseinheit unterzogen.Der A20B-2900-0142 wird zusammen mit den Speichermodulen als Teil einer umfassenden Erneuerung der Elektronik ersetzt..

Häufig gestellte Fragen

F1: Was geschieht, wenn die A20B-2900-0142 durch A20B-2901-0660 (RA3-Variante) ersetzt wird?

Das RA3-Modul (A20B-2901-0660) bietet eine höhere PMC-Kapazität als das RA1. Die Montage eines RA3-Moduls in ein für RA1 konzipiertes System ist physikalisch möglich, wenn der Modul-Slot kompatibel ist,die CNC-Systemsoftware muss jedoch den RA3-PMC-Typ unterstützen. Wenn die FROM-Resident Software des CNC RA3 nicht unterstützt, funktioniert der PMC nicht richtig.Nicht ersetzen von PMC-Modulvarianten, ohne die Kompatibilität der Software aus der Wartungsdokumentation von FANUC zu bestätigen.

F2: Löscht der A20B-2900-0142-Austausch das PMC-Leiterprogramm der Maschine?

Das PMC-RA1-Modul selbst trägt das PMC-Leiterprogramm in seinem Bordspeicher.Der Ersatz des Moduls bedeutet, dass das neue Modul ohne Leiterprogramm gestartet wird. Die spezifische PMC-Sequenzlogik der Maschine muss nach der Montage des Ersatzes aus dem Backup neu geladen werden.Deshalb ist die Sicherung des PMC-Leiterprogramms so wichtig wie die Sicherung der CNC-Parameter vor jeder Wartung des PMC-Moduls.

F3: Wie lange dauert der Scanzyklus der I/O-Verbindung auf der A20B-2900-0142?

Der I/O-Link-Scan-Zyklus die Zeit, in der die PMC alle an der I/O-Link angeschlossenen I/O-Knoten aktualisiert hängt von der Anzahl der angeschlossenen Knoten und der PMC-Scan-Periode ab.der I/O-Linkzyklus liegt typischerweise im niedrigen Millisekundenbereich (1 ¢ 3 ms pro Vollscannen). Dies genügt für die Maschinensequenzsteuerung; zeitkritische Sicherheitsschaltungen sollten für ihren primären Schutzweg immer verdrahte Signale anstelle von I/O-Link verwenden.

F4: Kann die A20B-2900-0142 verwendet werden, wenn die CNC der Baureihe 20/21 keine I/O-Link-Geräte angeschlossen hat?

Ja, die I/O-Link-Funktion auf der A20B-2900-0142 ist verfügbar, sie muss nicht verwendet werden, wenn die Maschine keine I/O-Link-Geräte besitzt.Das PMC-RA1 funktioniert normalerweise ohne I/O-Link-GeräteWenn die Maschine zu einem späteren Zeitpunkt einen E/A-Link benötigt (z. B. bei einem Upgrade der verteilten Bedienpanel), ist der E/A-Link-Bus auf der A20B-2900-0142 ohne Modulwechsel verfügbar.

F5: Welche PMC-RA1-Programmkapazität unterstützt A20B-2900-0142?

Das PMC-RA1 (RA1 = erste Fähigkeitsstufe in der RA-Serie) bietet eine definierte Höchstzahl von Programmschritten, typischerweise im Bereich von 1.000 bis 3,000 Schritte je nach Modell der Serie 20/21 und SoftwareversionDie Registerkapazitäten D (Daten), K (Keep Relay) und T (Timer) sind für die RA1-Ebene ähnlich definiert.Für Maschinen, die komplexere Sequenzprogramme benötigen ̇ die sich der Grenze von RA1-Schritten nähern ̇ bietet das RA3-Modul (A20B-2901-0660) eine erhöhte Kapazität.
