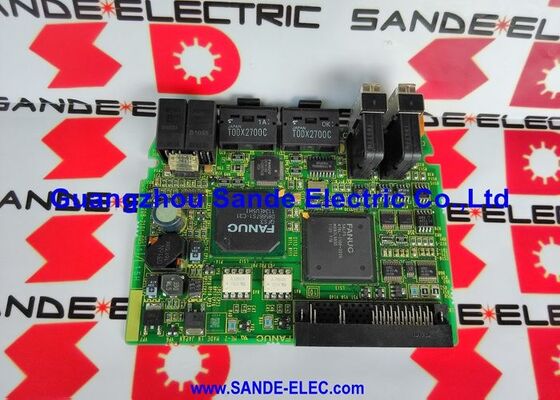

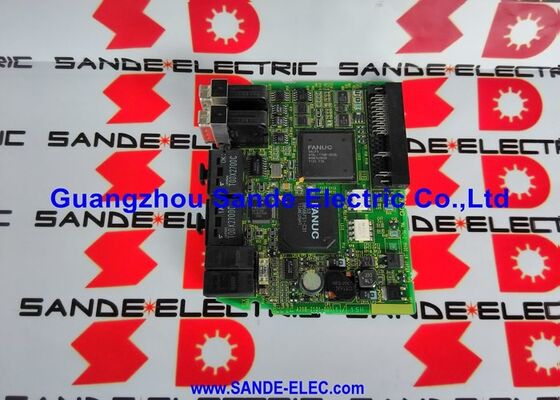

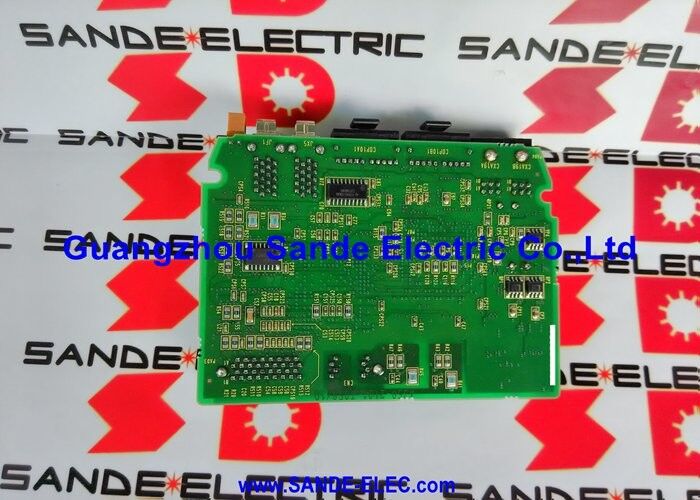

Kontrollbrett A20B-2101-0051 A2OB-21O1-OO51 A20B21010051

A20B-2101-0051 | FANUC Beta-i SVM1-80i / SVM1-40HVi Servosteuerungsplatine – FSSB / HRV2 & HRV3 / 200 V und 400 V HV / A06B-6130-H004 / A06B-6131-H003

Beta-i SVM1 – Wirtschaftlicher Einachsantrieb

Die FANUC Beta-i-Serie (βi) ist die wirtschaftliche Servoantriebsproduktlinie von FANUC. Während der Alpha-i auf Hochleistungsbearbeitungsanwendungen abzielt, bietet der Beta-i zuverlässige Servofunktionen für weniger anspruchsvolle Maschinen bei geringeren Kosten pro Achse. Das SVM1 (Einachs-Servomodul) der βi-Reihe deckt ein breites Stromspektrum ab:

Die Steuerplatine A20B-2101-0051 bedient die beiden am höchsten bewerteten Konfigurationen: SVM1-80i und SVM1-40HVi. Beide verwenden dieselbe Steuerkarte.

Wichtige Spezifikationen

A20B-2101-0051 vs. A20B-2101-0050 – Warum zwei Steuerkarten?

Innerhalb der Beta-i SVM1-Reihe teilen sich zwei Steuerkarten die Arbeit:

A20B-2101-0050:Steuerkarte für kleinere SVM1-Modelle – SVM1-4i, SVM1-20i, SVM1-40i (200-V-Varianten bis 40 A). Die Geräte mit geringerem Strombedarf erfordern unterschiedliche Feedback-Skalierung und Gate-Treiber-Schnittstellenparameter.

A20B-2101-0051:Steuerkarte für die größeren SVM1-Modelle – SVM1-80i und SVM1-40HVi. Die Varianten mit höherem Strom und höherer Spannung erfordern unterschiedliche interne Schaltungskonfigurationen, um die höheren Rückkopplungssignalpegel und Gate-Ansteuereigenschaften zu bewältigen.

Diese beiden Karten sind nicht austauschbar – der Einbau von A20B-2101-0050 in einen SVM1-80i oder A20B-2101-0051 in einen SVM1-4i führt zu falschem Servoverhalten oder Hardwarefehlern.

Anwendungsszenarien

Alarm der Steuerkarte SVM1-80i:Ein FANUC Beta-i SVM1-80i Modul generiert einen dauerhaften Servoalarm. Die Leistungsplatine wird ordnungsgemäß getestet. Als Fehler wird die Steuerkarte A20B-2101-0051 identifiziert. Durch den Austausch wird die Funktion der Servoachse wiederhergestellt.

SVM1-40HVi (Hochspannung) Reparatur:Eine in einer 400-V-Region installierte CNC verwendet das HV-Servomodul A06B-6131-H003. Es wird ein Fehler der Steuerkarte diagnostiziert. Die A20B-2101-0051 (die sowohl 200-V- als auch HV-Varianten bedient) ist die richtige Ersatzkarte.

FAQ

F1: Warum verwendet der SVM1-40HVi (Serie A06B-6131) dieselbe Steuerkarte wie der SVM1-80i (A06B-6130)?

Die Steuerkarte A20B-2101-0051 verwaltet die digitale Verarbeitung, die FSSB-Kommunikation und die Stromschleifenberechnung – Funktionen, die unabhängig vom Netzeingangsspannungspegel sind. Die Leistungsplatine verwaltet die spannungsspezifische Hardware für den 400–480-VAC-Eingang. Die Verwendung derselben Steuerkarte für die 200-V- und HV-Varianten vereinfacht die Ersatzteilbevorratung – eine A20B-2101-0051 bedient beide Anwendungen.

F2: Was ist die Leistungsplatine, die in jedem Modul mit A20B-2101-0051 gepaart ist?

• SVM1-80i (A06B-6130-H004): Leistungsplatine A16B-3200-0513
• SVM1-40HVi (A06B-6131-H003): Leistungsplatine A16B-3200-0517

Diese Leistungsplatinen übernehmen den Hochstrompfad. Die Steuerkarte A20B-2101-0051 verwaltet die digitale Steuerung und Rückmeldungsverarbeitung. Damit das Modul ordnungsgemäß funktioniert, müssen beide Platinen vorhanden und funktionsfähig sein.

F3: Erfordert der Austausch von A20B-2101-0051 Änderungen der Servoparameter in der CNC?

Nein. Servomotorparameter (Motor-ID-Code, Encodertyp, Stromgrenzen, Schleifenverstärkungen) werden im Hauptparameterspeicher der CNC gespeichert, nicht in der Beta-i-Servosteuerkarte. Nach dem Einbau des Ersatzes A20B-2101-0051 stellt die CNC die FSSB-Kommunikation mit dem Modul wieder her und übernimmt die vorhandenen Servoparameter. Überprüfen Sie die Servobereitschaft und führen Sie Tests bei niedriger Geschwindigkeit durch, bevor Sie die volle Produktion wieder aufnehmen.

F4: Wie funktioniert der FSSB-Betrieb mit dem A20B-2101-0051?

Die Beta-i SVM1-Module mit A20B-2101-0051 verwenden FSSB für die Kommunikation zwischen CNC und Antrieb. Das Glasfaserkabel von der Servokarte der CNC wird an den FSSB-Eingang des SVM1 angeschlossen. Der A20B-2101-0051 verarbeitet die eingehenden optischen FSSB-Daten, extrahiert den Positionsbefehl für seine Achse und gibt Encoder-Feedbackdaten über dieselbe optische Verbindung in die entgegengesetzte Richtung zurück. Diese bidirektionale Glasfaserkommunikation findet in jedem Interpolationszyklus statt.

F5: Ist A20B-2101-0051 auf FSSB beschränkt oder unterstützt es auch die serielle Schnittstelle Typ A oder Typ B?

Die Beta-i SVM1-Module mit A20B-2101-0051 nutzen die FSSB-Glasfaserschnittstelle. Beta-i-Antriebe mit I/O-Link-Schnittstelle (für CNC-gesteuerte Achsen über I/O-Link statt FSSB) verwenden unterschiedliche Modulbestellnummern und unterschiedliche interne Platinen. Der A20B-2101-0051 bedient speziell die FSSB-Schnittstellenmodule SVM1-80i und SVM1-40HVi.
