FANUC A20B-2002-0300∙ Alpha-Serie Spindelmotor-Encoder Sensor-Einheit mit Montageklammer / On-Board Relais / Typ-B-Schnittstelle

Geschwindigkeitsrückkopplung für die Spindel der Alpha-Serie

Der A20B-2002-0300 ist der Spindelmotor-Encoder-Sensorsatz für das Spindelmotorantriebssystem der Alpha-Serie von FANUC.und liefert das Spindel-RPM-Feedbacksignal, das das Spindelverstärkermodul der Alpha-Serie benötigt, um die Spindelgeschwindigkeit unter Schneidbelastungen zu regulieren.

Im Gegensatz zu Servomotor-Encodern, die die absolute oder inkrementelle Wellenposition für die Positionskontrolle melden,Die primäre Funktion eines Spindel-Encoders ist das Geschwindigkeitsfeedback. Das kontinuierliche Signal, das der Spindelverstärker liest, um die befahlten Drehzahlen gegen Schnittkräfte zu erhalten. Ohne einen funktionierenden Encoder-Sensor kann der Spindelverstärker seine Drehzahlschleife nicht schließen: er verliert die Fähigkeit, eine stabile Drehzahl unter Last zu halten, was sich auf die Oberflächenverarbeitung, die Lebensdauer des Werkzeugs, dieund starre Tapping-Genauigkeit.

Die Sensor-Einheit wird mit dem JY2-Terminal des Spindelverstärkermoduls der Alpha-Serie über die serielle Schnittstelle Typ-B verbunden.Diese Schnittstellenspezifikation ist spezifisch für die Alpha-Serie und ist nicht austauschbar mit dem FSSB-basierten Feedback von Alpha i oder späteren Antriebsgenerationen.

Es gibt zwei Hardware-Revisionen: /01A und /02A. Bestätigen Sie die Revision der installierten Einheit auf dem Etikett, bevor Sie einen Ersatz bestellen.

Schlüsselmerkmale

An Bord befindliches Relais und Befestigungsstütze

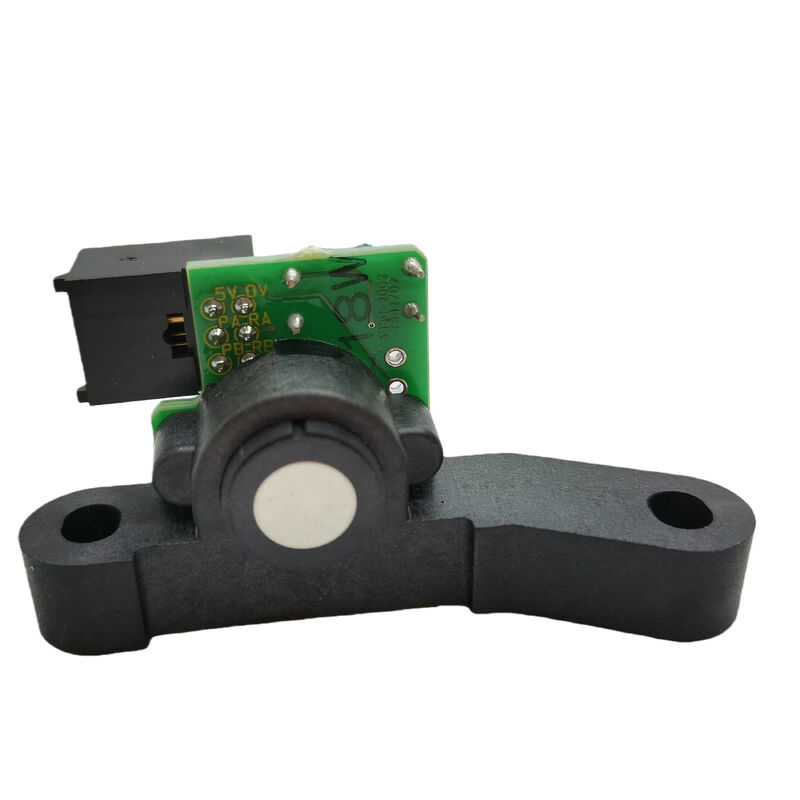

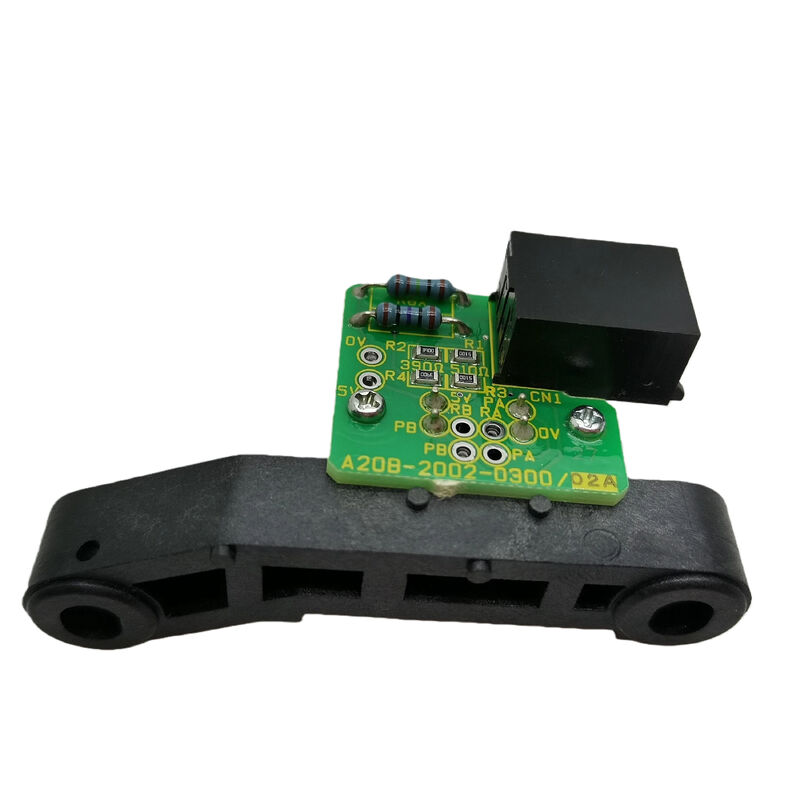

Die A20B-2002-0300 wird als vollständige Sensormontage geliefert: Die Leiterplatte mit ihrem eingebauten Relais ist in eine Halterung montiert, die sie im Verhältnis zum Sensorziel des Spindelmotors korrekt positioniert.Die Halterung sorgt dafür, dass die Sensor-PCB im richtigen Abstand zum magnetischen Zielring des Motors positioniert ist. Eine falsche Freigabe erzeugt schwache oder fehlende Rückkopplungssignale, auch von einer funktionierenden PCB.

Bei der Montage eines Ersatzmotors ist die Positionierung der Halterung und der Sensor-Ziel-Abstand gemäß der Wartungsunterlagen für den Spindelmotor zu überprüfen.Ein neues PCB, das bei falscher Freigabe installiert wurde, erzeugt die gleichen Alarmbedingungen wie ein defektes.

Häufig gestellte Fragen

F1: Was macht der A20B-2002-0300 im Antriebssystem?

Es liefert Spindel-RPM-Feedback an das Spindelverstärkermodul der Alpha-Serie.Der Sensor erkennt die Drehung der Spindelmotorwelle und sendet das Geschwindigkeitssignal an den Verstärker über die JY2 EndverbindungOhne dieses Signal kann der Verstärker seine Drehzahlschleife nicht schließen und die Spindel kann unter Schneidlast keine stabile Geschwindigkeit aufrechterhalten.

F2: Die Spindel zeigt Geschwindigkeitsjagd unter Schneidlast, läuft aber ohne Last korrekt. Ist dieser Sensor die Ursache?

Geschwindigkeitswanderung unter Last, bei der die Spindelgeschwindigkeit sinkt oder schwankt, wenn die Schneidkräfte zunehmen, ist ein charakteristisches Symptom für eine verminderte oder intermittierende Geschwindigkeitsrückkopplung.Wenn das Geschwindigkeitsrückkopplungssignal bei Leerlast sauber ist, aber unter Last abgebaut ist (aufgrund von Vibrationen, die sich auf den Abstand zwischen Sensor und Ziel oder den Anschluss auswirken)Überprüfen Sie vor dem Austausch des PCBs, ob die Befestigungsstütze lockig ist und der JY2-Anschluss auf intermittierende Kontakte.

F3: Sind /01A und /02A austauschbar?

Beide Revisionen erfüllen die gleiche Funktion. Kleine Hardware-Revisionsunterschiede erhalten die gleiche elektrische Schnittstelle und Montage-Spezifikation. In den meisten Fällen sind die Revisionen austauschbar.aber bestätigen Sie die Überarbeitung auf dem Etikett der installierten Einheit und geben Sie dies bei der Bestellung an, um die engste Übereinstimmung sicherzustellen.

F4: Nach dem A20B-2002-0300-Austausch zeigt die Spindel einen Orientierungsfehler. Was sollte überprüft werden?

Nach dem Ersetzen des Sensors muss die Spindelorientierung wieder auf null gesetzt werden. Verify tool change alignment and adjust the spindle orientation stop position parameter (the spindle orientation shift parameter in the CNC's spindle parameter set) in small increments if the spindle stops at a slightly incorrect angle.

F5: Ist die A20B-2002-0300 noch verfügbar?

Über den FANUC CNC-Aftermarket haben die Händler von CNC-Teilen und die Spezialisten für Spindelmotoren sowohl neue als auch geprüfte Gebrauchtgeräte.Bestätigen Sie die Überarbeitung (/01A oder /02A) und überprüfen Sie, ob sowohl PCB als auch Klammer in der gelieferten Einheit enthalten sind. Prüfung der eingebauten Relaisfunktion und des Sensoriksignalausgangs vor der Annahme einer gebrauchten Einheit.
