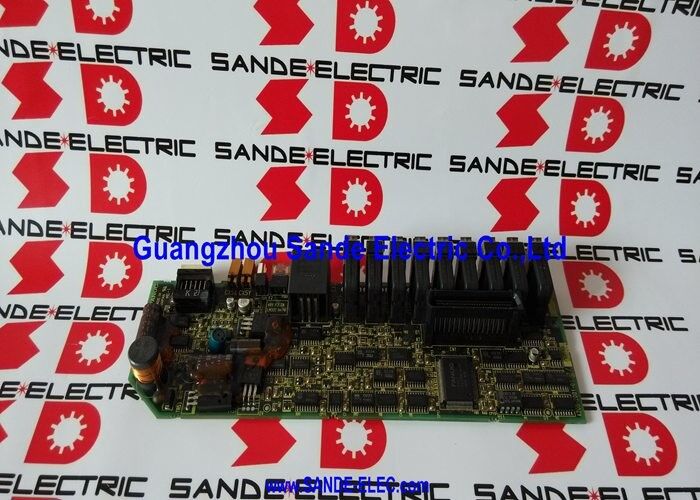

A20B-2001-0933 | FANUC Alpha SVM2-40L/40L Servosteuerungsplatine – Typ-A-Schnittstelle / A06B-6079-H209 / 2-Achsen 40A / Verdrahtungsplatine A16B-2203-0595

SVM2-40L/40L – Hochstrom-Doppelachsen-Antriebsmodul

Das SVM2-40L/40L (A06B-6079-H209) ist ein zweiachsiges Servoverstärkermodul mit einer Nennleistung von 40 A Dauerbetrieb pro Achse. Innerhalb der Produktreihe SVM2 (Zwei-Achsen-Servomodul) der FANUC Alpha-Serie stellt dies das Hochstrom-Endprodukt dar:

Varianten mit geringerem Strom (SVM2-12/12, SVM2-20/20) dienen kleineren Servomotoren in kompakten Bearbeitungszentren und leichten Werkzeugmaschinen. Der SVM2-40L/40L erfüllt die Hochstromanforderungen von:

Große Bearbeitungszentrumsachsen:Schwere X- und Y-Achsen mit erheblicher Tischmasse, bei denen die hohe dynamische Belastung beim Beschleunigen und Abbremsen eine dauerhaft hohe Stromabgabe erfordert.

Große Palettenwechsler und Rundtische:Achsen, die große Massen bei hohen Vorschubgeschwindigkeiten bewegen – erfordern für das gleiche Bewegungsprofil mehr Motorstrom als leichtere Achsen.

Schleifmaschinenachsen:Präzisionsschleifen bei moderaten Geschwindigkeiten, aber mit konstanter Schnittkraft, die auch über lange Produktionsläufe hinweg anhält, erfordert einen zuverlässigen Hochstrom-Servoausgang.

Die A20B-2001-0933 ist die Steuerplatine in diesem Modul und stellt die Stromsteuerlogik, die Verarbeitung der Encoder-Rückmeldung, die Buskommunikation vom Typ A und die Verwaltung der Schutzschaltungen für beide 40-A-Achsen gleichzeitig bereit.

Wichtige Spezifikationen

Steuerplatine und Verdrahtungsplatine – Rollenverteilung

Das SVM2-40L/40L-Modul enthält zwei Hauptplatinen:

Die A20B-2001-0933 (Steuerplatine):Die intelligente Schicht. Es empfängt Servoachsenbefehle von der CNC über den Typ-A-Bus, führt die Echtzeit-Stromregelkreise für beide Achsen aus, liest Encoder-Feedback, verarbeitet Fehlersignale von der Leistungsstufe und generiert Gate-Antriebssignale zur Steuerung der IGBT-Schaltgeräte.

Die A16B-2203-0595 (Verdrahtungsplatine):Die physische Verbindungsschicht. Es stellt die Klemmenanschlüsse für den DC-Bus-Eingang, die dreiphasigen Motorausgangskabel für beide Achsen und die Encoder-Signalanschlüsse bereit. Die Verdrahtungsplatine trägt die Hochstromanschlüsse; Der A20B-2001-0933 trägt die Steuerlogik.

Die Verdrahtungsplatine A16B-2203-0595 ersetzt eine frühere Version, A16B-2202-0775. Beide Verdrahtungsplatinen sind mit der Steuerplatine A20B-2001-0933 kompatibel. Beim Austausch der Steuerplatine verbleibt die Verdrahtungsplatine im Modul, sofern sie nicht ebenfalls beschädigt wird.

A20B-2001-0933 vs. A20B-2001-0931 – Was ändert sich bei höherem Strom?

Die A20B-2001-0931 ist die Steuerplatine für die SVM2-Module mit niedrigerem Strom (SVM2-12/12 bis SVM2-30/30). Der A20B-2001-0933 dient dem SVM2-40L/40L.

Bei 40 A pro Achse gegenüber 12 A oder 20 A muss die Steuerplatine:

• Schnittstelle mit einer leistungsfähigeren IGBT-Gate-Ansteuerschaltung zum Schalten von Leistungsgeräten mit höherem Strom
• Verarbeiten Sie Stromrückmeldungssignale von Stromsensoren mit höherer Kapazität
• Verwalten Sie Schutzschwellenwerte, die für den 40-A-Betrieb geeignet sind

Aufgrund dieser Unterschiede ist A20B-2001-0933 spezifisch für das 40L/40L-Modul – A20B-2001-0931 und A20B-2001-0933 sind zwischen ihren jeweiligen Modulen nicht austauschbar.

Anwendungsszenarien

Fehler an der Steuerplatine SVM2-40L/40L:Das Doppelachsen-Servomodul (A06B-6079-H209) eines FANUC Alpha-Antriebssystems erzeugt gleichzeitig einen Servoalarm auf beiden Achsen. Nachdem sichergestellt wurde, dass die Verdrahtungsplatine und die Leistungsgeräte intakt sind, wird die Steuerplatine A20B-2001-0933 als Fehler identifiziert. Durch den Austausch werden beide 40A-Achsenservokanäle wiederhergestellt.

Wartung des Hochstrom-Achsantriebs:Bei einer geplanten Überholung des Servoantriebsschranks eines großen Bearbeitungszentrums wird der A20B-2001-0933 auf dem Hochlast-Achsenmodul im Rahmen einer proaktiven PCB-Erneuerung ausgetauscht, um altersbedingte Ausfälle der Steuerplatine zu verhindern.

FAQ

F1: Welche Typ-A-Schnittstelle verwendet dieses Board?

Typ A ist das serielle Servokommunikationsprotokoll von FANUC für die Antriebsgeneration der Alpha-Serie. Es verwendet ein dediziertes serielles Kabel von der Servoschnittstellenkarte der CNC zum Antriebsmodul, überträgt Positionsbefehle und gibt Encoder-Feedback über eine digitale serielle Verbindung zurück. Typ A ist älter als die Glasfaser-FSSB-Schnittstelle, die in der Alpha-i-Serie verwendet wird. Der A20B-2001-0933 ist die Typ-A-Schnittstellenvariante – nicht kompatibel mit FSSB-Modulen (A06B-6096-Serie).

F2: Was bedeutet „40L“ in der Bezeichnung SVM2-40L/40L?

In der SVM2-Namenskonvention von FANUC gibt das Suffix für die Stromstärke die Dauer- (C) und Spitzenstromkapazität (P) an. „40L“ gibt an, dass dieser Kanal im begrenzten Betrieb für 40 A ausgelegt ist – ein spezifischer Arbeitszyklus und thermischer Nennwert, der angibt, wie lange 40 A aufrechterhalten werden können, ohne die thermischen Grenzen des Moduls zu überschreiten. Dies unterscheidet sich beispielsweise von „40“ (40A Dauerbetrieb) oder „40HV“ (Hochvoltvariante). Die genaue Arbeitszyklusdefinition für die SVM2-40L/40L-Konfiguration finden Sie im Wartungshandbuch der FANUC Alpha-Serie.

F3: Kann der A20B-2001-0933 mit den FSSB-Schnittstellen-SVM2-Modulen (Serie A06B-6096) verwendet werden?

Nein. Der A20B-2001-0933 implementiert die serielle Servobus-Schnittstelle Typ A. Die FSSB-Schnittstellen-SVM2-Module (Serie A06B-6096) verwenden ein anderes Kommunikationsprotokoll und eine andere Steckeranordnung. Diese beiden Antriebsgenerationen sind nicht PCB-kompatibel. Bestätigen Sie den Schnittstellentyp des installierten Moduls anhand des Typenschilds, bevor Sie die Ersatzsteuerplatine bestellen.

F4: Erfordert der Austausch von A20B-2001-0933 Änderungen der Servoparameter?

Nein. Servoachsenparameter – Motor-ID-Codes, Encodertyp, Stromgrenzen, Servoregelkreisverstärkungen – werden im Hauptparameterspeicher der CNC gespeichert. Der Austausch des A20B-2001-0933 hat keinen Einfluss auf diese Parameter. Nach der Montage des Ersatzes und der Stromversorgung des Antriebssystems stellt die CNC die Kommunikation mit dem Modul wieder her und übernimmt die vorhandenen Servoparameter. Überprüfen Sie die Servobereitschaft und führen Sie vor der vollständigen Produktion Tests bei niedriger Geschwindigkeit durch.

F5: Welche Sichtprüfung ist sinnvoll, bevor man zu dem Schluss kommt, dass A20B-2001-0933 ausgefallen ist?

Bevor Sie die Steuerplatine austauschen, überprüfen Sie Folgendes visuell: (1) die Platinenoberfläche auf Verfärbungen, rissige oder verbrannte Komponenten oder beschädigte Lötverbindungen rund um den Gate-Antriebsausgangsabschnitt; (2) den Kantenstecker auf beschädigte, oxidierte oder deformierte Kontakte; (3) die Verdrahtungsplatine auf sichtbare Schäden, die den Fehler der Steuerplatine sekundär verursacht haben könnten; (4) Die externen Anschlüsse des Moduls auf Anzeichen von Lichtbogenschäden aufgrund eines Verkabelungsfehlers. Wenn kein physischer Schaden sichtbar ist und die Fehlersignatur auf die Steuerelektronik hinweist, ist der Austausch A20B-2001-0933 angebracht.
