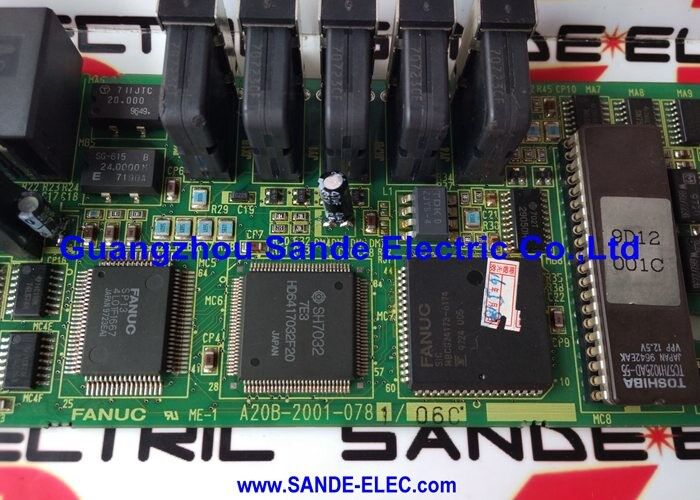

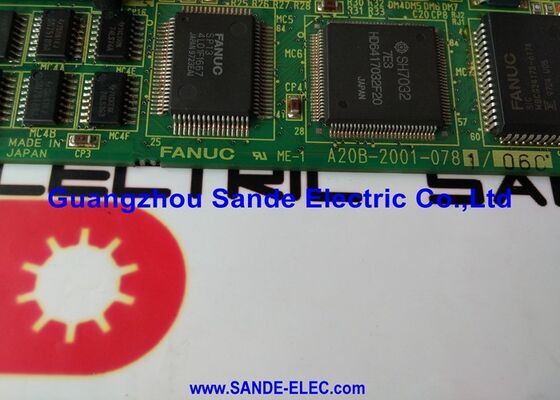

Kontrollbrett A20B-2001-0781 A2OB-2OO1-O781 A20B20010781

A20B-2001-0781∙ FANUC Servo-Antriebssteuerung PCB 24VDC / 1A / Klasse II / 500V Isolierung / Konformbeschichtung / Mehrschicht

PCB-Spezifikationen

Die A20B-2001-0781 ist ein Kontroll-PCB, das durch einen genauen Satz elektrischer und physikalischer Spezifikationen definiert ist.Jeder Parameter spiegelt eine bewusste Designwahl für seine Rolle im FANUC CNC-Servoantrieb wider:

Betriebsspannung 24VDC:Die 24V-Schiene ist die Standard-Logik- und Schnittstellenversorgung für FANUC CNC-Steuerplatten. Separating the 24V logic supply from the high-voltage DC bus (283–325V) that powers the servo motor output stage ensures the control electronics remain powered even when the main bus is off — allowing controlled shutdown sequencing and diagnostic communication to continue after motor power is removed.

Schutz der Klasse II (Doppelschutz):Klasse II bedeutet, dass die Platte mit verstärkter oder doppelter Isolierung konstruiert ist.Dies ist Standard für Niederspannungssteuerplatten, bei denen die Erdung des Steuerkreises für die Sicherheit nicht erforderlich istDie Nennspannung von 500 V bestätigt, daß die Platine Fehlspannungsausbrüchen deutlich über ihrem 24 V Betriebsniveau standhalten kann.

Zusammenschlussbelag:Die PCB-Oberfläche wird durch eine konforme Beschichtung eine dünne polymere Folie (typischerweise Acryl oder Polyurethan), die über die zusammengebaute Platine aufgetragen wird, geschützt.Konforme Beschichtung schützt vor Feuchtigkeit, leitfähiger Metallstaub aus der Werkzeugmaschinenumgebung und Kühlflüssigkeitsdampf, der trotz Versiegelung in das Antriebshaus gelangen kann.

Schlüsselmerkmale

Mehrschichtige FR4-Konstruktion

Der A20B-2001-0781 verwendet FR4 (Epoxid aus Glasfaser) Substrat in einer mehrschichtigen Konstruktion:

FR4:Der Standard für PCBs für die industrielle Steuerung. FR4 bietet die erforderliche Dimensionsstabilität über CNC-Betriebstemperaturzyklen hinweg.geeignete dielektrische Eigenschaften für die Signalintegrität zwischen den Schichten, und die mechanische Festigkeit, um der Beugung durch die Klemmkräfte des Kantenanschlusses zu widerstehen.

Mehrschicht:Die Signal-, Strom- und Bodenflächen sind über mehrere interne PCB-Schichten verteilt.Verringerung der Strahlungsemissionen und Verbesserung der Immunität gegen äußere Störungen.

1.6mm:Standard-Industrie-PCB-Dicke, passt ohne Änderungen in Standard-Kantenanschluss-Schlitze.

Anwendungsszenarien

Ersatz der Servoantriebsteuerung:Ein FANUC CNC-Servoantrieb entwickelt einen Steuerungsfehler, der auf die Platine A20B-2001-0781 zurückzuführen ist.Ersetzen dieses Boards stellt die Steuerungsfunktion des Laufwerks, während die High-Current-Power-Bühne Hardware intakt.

Erneuerung des Antriebshaushalts:Bei einer geplanten Überholung eines FANUC-Servoantriebssystems wird die A20B-2001-0781 im Rahmen eines PCB-Erneuerungsprogramms ausgetauscht und die Lebensdauer der Steuerplatine zurückgesetzt.

Häufig gestellte Fragen

F1: Was bedeutet Klasse II-Schutz für den A20B-2001-0781 und warum ist er wichtig?

Klasse II (Doppelschutz) bedeutet, dass die Platte so konstruiert ist, dass ein Ausfall der Isolierung an keinem einzelnen Punkt dazu führen kann, dass eine gefährliche Spannung den Benutzer oder das geerdete Gehäuse erreicht.Dies wird durch eine verstärkte Isolierung zwischen dem Primärkreislauf und zugänglichen leitfähigen Teilen erreichtFür eine 24 VdC-Steuerplatte in einem CNC-Schrank bestätigt Klasse II, dass die Platte die Sicherheitsanforderungen ihrer Isolierungsanlage erfüllt, ohne dass eine Erdung der Platte selbst erforderlich ist.

F2: Was ist eine konforme Beschichtung und wie schützt sie die A20B-2001-0781?

Konforme Beschichtung ist eine dünne, elektrisch isolierende Schutzfolie, die auf die zusammengebaute PCB-Oberfläche aufgetragen wird.BleisotterFür CNC-Antriebe bietet es Schutz vor: Feuchtigkeit (verhindert Feuchtigkeitsfolie auf der PCB-Oberfläche zwischen Leitern), Metallstaub (häufig in Bearbeitungsumgebungen),Die Beschichtung verhindert Oberflächenlecks, die zu Logikfehlern oder Komponentenbeschädigungen führen könnten.

F3: Bedeutet die Isolationsleistung von 500 V, dass dieses Brett mit 500 V arbeitet?

Nein. 500 V ist die Nennspannung der Isolierung die maximale Prüfspannung, der die Isolierung der Platine ohne Ausfall zwischen den Leitern standhalten kann.Die Isolierung von 500 V bietet eine Sicherheitsmarge von mehr als 20 mal über der Betriebsspannung, so dass die Isolierung auch bei Spannungsübergangs- oder Störungssituationen in der umgebenden Antriebsströmung wirksam bleibt.

F4: Warum benötigt eine 24VDC, 1A-Steuerplatte eine Isolationsstärke von 500V?

Die A20B-2001-0781 arbeitet in einem Servo-Antriebs-Schrank, in dem die Hauptspannung des Gleichspannungsbusses 283 ̊325 VDC beträgt.Kabelverbindungen, und andere Hochspannungskomponenten bedeutet, dass die Isolierung der vollen Spannung des Schranks standhalten muss, wenn in der Nähe ein Bogen, eine Verfolgung oder ein Komponentenfehler auftritt.Die 500-Volt-Einstufung sorgt dafür, dass die Isolierung der Platine ihre Integrität in dieser Umgebung beibehält.

F5: Welche sind die typischen Fehlererscheinungen, die darauf hindeuten, dass der A20B-2001-0781 ersetzt werden muss?

Fehler der Servoantriebssteuerung manifestieren sich typischerweise als: Nicht erreichbarer Bereitschaftszustand des Antriebs trotz korrekter Stromversorgung und Motoranschlüsse; intermittierende Servo-Alarme, die beim Zurücksetzen löschen, aber wiederkehren;Kommunikationsfehler zwischen Antrieb und CNC• oder Fehlercodes, die eher auf die Steuerelektronik als auf den Motor, den Codierer oder die Leistungseinrichtungen hinweisen.beschädigte Kantenanschlusskontakte unterstützt die Diagnose vor dem Austausch.
