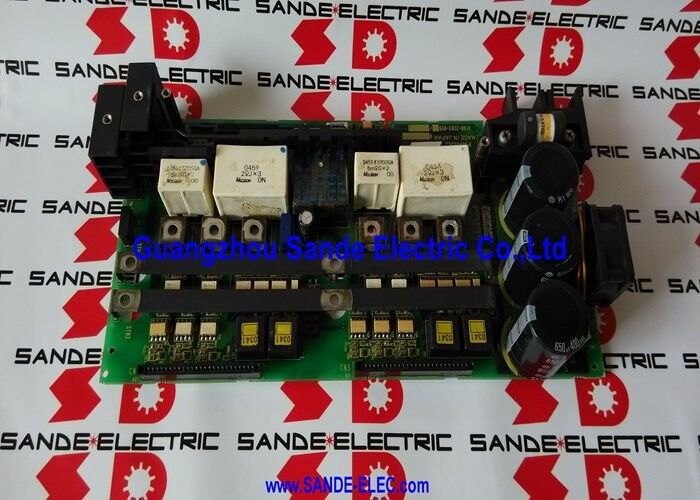

Das Moder Board A16B-2203-0590 A16B22030590

A16B-2203-0590∙ FANUC Alpha SVM2-12/40 Drahtplatte Typ A und FSSB-Schnittstelle / A06B-6079-H204 / A06B-6096-H204 / Supersedes A16B-2202-0770

SVM2-12/40 Asymmetrischer Zweiachsantrieb

Das FANUC Alpha SVM2-12/40 ist ein zweiachsiges Servoverstärkermodul mit unterschiedlichen Strommengen pro Achse. Im Gegensatz zum symmetrischen SVM2-12/12 (12A auf beiden Achsen) oder SVM2-40/40 (40A auf beiden Achsen)Die 12/40-Konfiguration bietet:

• 12A-Achse (leichtere Leistung):Bei einer leichteren Maschinenachse: Werkzeugturm, Werkstückdrehung oder eine Hilfsachse mit geringerer Servomotoranforderung.
• 40A-Achse (schwerer Einsatz):Bei einer schwereren Maschinenachse in der Regel die Haupttranslationsachse mit einem größeren Motor und höherem Trägheitsbedarf.

Diese asymmetrische Verknüpfung ermöglicht es einem Maschinenbauer, den Servoverstärkerstrom eng an die tatsächliche Nachfrage jeder Achse anzupassen.Installation eines einheitlichen 40/40-Moduls, bei dem nur eine Achse 12A benötigtDer SVM2-12/40 ist die technisch optimale Wahl für Maschinen mit einer leichten und einer schweren Achse.

Schlüsselmerkmale

Typ A und FSSB Ein Kabelbrett für beide Schnittstellen

Der A16B-2203-0590 bedient den SVM2-12/40 in beiden Schnittstellenvarianten:

Schnittstelle Typ A (A06B-6079-H204):Die serielle Servo-Bus-Schnittstelle mit einem dedizierten Kabel aus der CNC. Frühere Schnittstellengeneration, immer noch üblich auf den Systemen der Serie 15 und der frühen i-Serie.

FSSB-Schnittstelle (A06B-6096-H204):Die Glasfaser-Servo-Bus-Schnittstelle, die bei den CNC-Systemen der I-Serie verwendet wird, bietet Immunität gegen elektromagnetisches Rauschen aus dem Antriebshaus.

Die physikalische Steckverbinder des Verkabelungsplatzes bietet Platz für beide Schnittstellenarten, da die mechanischen Plattenmaße und das Layout des Motor-/Busanschlusses in den Varianten Typ A und FSSB SVM2-12/40 üblich sindNur die Steuerungsplatte und der Servo-Bus-Anschluss unterscheiden sich.

Anwendungsszenarien

SVM2-12/40-Fehler der Kabelplatte:Ein FANUC Alpha-Servomodul entwickelt Alarmcodes, die beide Achsen betreffen.Der A16B-2203-0590 Ersatz stellt die Verbindungsintegrität des Moduls und beide Achsen-Servo-Funktionen wieder her.

Modulerneuerung:Ein Alpha SVM2-12/40-Modul wird in der Werkstatt renoviert.

Häufig gestellte Fragen

F1: Kann die A16B-2203-0590 in einer FSSB-Schnittstelle SVM2-12/40 und auch in einer Typ A-SVM2-12/40 verwendet werden?

Das Wartungshandbuch von FANUC Alpha bestätigt, dass A16B-2203-0590 das Kabelbrett für die Module A06B-6079-H204 (Typ A) und A06B-6096-H204 (FSSB) ist.Die Kabelplatte ist das gemeinsame Bauteil für beide Schnittstellenvarianten. Der CNC-Servo-Schnittstellenanschluss auf dem Kabelbrett akzeptiert sowohl ein Kabel des Typs A als auch einen Glasfaseranschluss FSSB,oder die schnittstellenspezifische Verbindung über den Steckverbinder der Steuerplatte statt über die Verkabelungsplatte erfolgt.

F2: Was ist das Steuer-PCB, das mit dem A16B-2203-0590 im SVM2-12/40 kombiniert wird?

Für die Steuerungskonfiguration HRV3 (Leistungsstärkere Stromsteuerung): Die Leitungstafel A16B-2203-0590 wird mit der Steuerungstabelle PCB A20B-2100-0541 (FSSB-Schnittstelle) gekoppelt.die Kopplung hängt von der Modulgenerierung abDie Wartungsanleitung der FANUC Alpha-Serie enthält folgende Angaben: "Bei der Verwendung von HRV3 verwenden Sie folgende Platten zusammen: Drahtplatte: A16B-2203-059X / Leiterplatte: A20B-2100-054X".

F3: Warum verwendet der SVM2-12/40 asymmetrische Strömungswerte anstelle eines einheitlichen 40/40?

Eine 40A-Ausgangsstufe für eine 12A-Achse verschwendet etwa 30A Nennleistung, was Kosten für IGBT-Geräte, Kühlung,und der Größe des Schranks. Der SVM2-12/40 liefert jeder Achse genau den Strom, den sie benötigt. Dies ist besonders nützlich bei CNC-Drehmaschinen, bei denen die Z-Achse (Fahrzeug) eine höhere Last als die X-Achse (Kreuzzug) trägt,oder auf Maschinen, bei denen eine Achse eine leichte Hilfseile ist und nicht eine Hauptschneidasse.

F4: Müssen nach dem Einbau eines Ersatzteils A16B-2203-0590 Encoder- oder Motorkabel umgeleitet werden?

Der Encoder und die Motorkabelanschlüsse auf der Verkabelungsplatte erhalten die gleiche physikalische Auslegung und mechanische Konfiguration wie die ursprüngliche Platte.Die Kabelverbindungen werden auf der neuen Platine wieder an die gleichen Anschlusspositionen gebracht. Es ist keine Umleitung oder Änderung der Maschinenverkabelung erforderlich.

F5: Kann die Verkabelungstafel A16B-2203-0590 ohne Zugriff auf die Steuerplatine ersetzt werden?

Innerhalb des Modulgehäuses SVM2-12/40 befindet sich die Steuerplatine auf der Oberseite der Verkabelung.Die Steuerungsplatte muss zuerst entfernt werden, um die Aufbewahrungsanlage der Verkabelungsplatte freizulegen.Nach dem A16B-2203-0590-Austausch werden die beiden Platten im Inneren des Moduls getrennt.die Steuerungsplatte wird vor dem Schließen des Moduls und der erneuten Installation in das Antriebskabinett auf dem neuen Verkabelungstafel wieder installiert.
