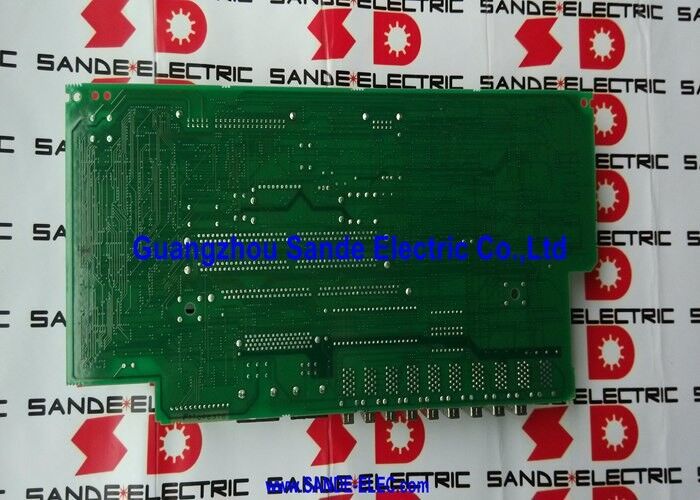

A16B-2202-0432 | FANUC Alpha SPM-Steuerplatine – Top-Karte für Serie A06B-6088 / SPM-15 bis SPM-55 / 283–325 VDC / Typ-1-Schnittstelle

SPM – Das Spindelantriebsmodul, das dieses Board steuert

Das FANUC Alpha SPM (Spindle Power Module) treibt den Hauptspindelmotor der Werkzeugmaschine an. Es befindet sich im Antriebsschrank neben dem PSM und den Servomodulen, bezieht seinen Strom aus dem DC-Bus des PSM und wandelt ihn in einen Wechselstromausgang mit variabler Frequenz und variabler Spannung für den Spindelmotor um.

Die A06B-6088-Serie deckt ein breites Spektrum an SPM-Nennwerten ab:

• SPM-15(A06B-6088-H215): treibt die Spindelmotoren Alpha 12, AlphaP15 und AlphaP18 an
• SPM-22(A06B-6088-H222): treibt die Spindelmotoren Alpha aP30 und Alpha 15 an
• SPM-26(A06B-6088-H226): treibt Alpha aP40- und Alpha 26-Spindelmotoren an
• SPM-30(A06B-6088-H230): treibt die Spindelmotoren Alpha 30 und AlphaP40 an
• SPM-45(A06B-6088-H245): treibt Hochleistungs-Spindelmotoren mit 45 kW an
• SPM-55(A06B-6088-H255): 55 kW Leistung

Der A16B-2202-0432 ist derSteuerplatine (obere Karte)in all diesen SPM-Varianten. Eine Platine bedient die gesamte SPM-15- bis SPM-55-Reihe.

Wichtige Spezifikationen

Typ-1-Schnittstelle – Spindelmotor-Feedback

Die Bezeichnung „Typ 1 (Standardspezifikationen)“ identifiziert die Spindelmotor-Feedback-Schnittstelle, die dieses SPM verwendet:

M-Sensor:Der Standard-Positions-/Geschwindigkeitssensor für FANUC Alpha-Spindelmotoren. Wird zur Geschwindigkeitsrückmeldung und Positionierung der Spindelausrichtung verwendet.

MZ-Sensor:Eine Variante des Nullgeschwindigkeits-/Positionssensors, die in Konfigurationen mit eingebautem Motor verwendet wird.

Positionscoder:Ein hochauflösender Positionsgeber für Spindel-als-C-Achsen-Anwendungen – Gewindeschneiden, starres Gewindeschneiden, synchronisierte Spindelfunktionen.

Der A16B-2202-0432 verarbeitet alle diese Rückmeldungsarten. Seine Rückkopplungsschnittstellenschaltungen lesen die Sensorsignale und verwenden sie für den Drehzahlregelalgorithmus – so wird sichergestellt, dass die Spindel bei wechselnder Schnittlast die vorgegebene Drehzahl präzise erreicht und beibehält.

Anwendungsszenarien

SPM-Spindelalarm am 18-MC-Bearbeitungszentrum:Ein FANUC Alpha SPM-22 Spindelmodul in einem 18-MC-Bearbeitungszentrum entwickelt einen dauerhaften Spindelalarm (SP-Alarmcode). Die Basis-Stromversorgungsplatine und die Treiberplatine werden ordnungsgemäß getestet. Als Fehler wird die Steuerkarte A16B-2202-0432 identifiziert. Der Austausch der Platine stellt den Spindelbetrieb wieder her.

Ausfall der SPM-30-Steuerplatine am 16-TC-Drehzentrum:Ein Drehzentrum mit einem leistungsstarken SPM-30-Spindelmodul verliert die Steuerung der Spindelgeschwindigkeit – die Spindel läuft, jedoch mit der falschen Geschwindigkeit, ohne auf Programmbefehle zu reagieren. Als Fehler wird der Schaltkreis des Geschwindigkeitsregelkreises A16B-2202-0432 identifiziert. Durch den Austausch mit derselben Teilenummer wird die Geschwindigkeitsregulierung unabhängig von der höheren Nennleistung des SPM-30 wiederhergestellt.

FAQ

F1: Wenn nur das A16B-2202-0432 ausfällt, kann es ersetzt werden, ohne das gesamte SPM-Modul auszutauschen?

Ja. Die A16B-2202-0432 ist die oberste Steuerkarte – physisch getrennt von der Basis-Leistungsplatine und der Treiberplatine im Modulgehäuse. Es kann unabhängig entfernt und ersetzt werden. Wenn das Modul aus dem Schrank entnommen wird, ist der A16B-2202-0432 je nach SPM-Variante über die Vorderseite des Moduls oder nach Entfernen der Modulabdeckung zugänglich.

F2: Hat der Austausch von A16B-2202-0432 Auswirkungen auf die Spindelparameter in der CNC?

Nein. Spindelparameter (Geschwindigkeitsgrenzen, Beschleunigungsraten, Auflösung des Positionscoders, Übersetzungsverhältnisse, Sensortyp) werden im Hauptparameterspeicher der CNC gespeichert – nicht auf der SPM-Steuerplatine. Nach dem Einbau des Ersatzes A16B-2202-0432 kommuniziert die CNC mit dem Modul über die vorhandenen Spindelparameter. Überprüfen Sie die Genauigkeit der Spindeldrehzahl über den gesamten Drehzahlbereich und vergewissern Sie sich, dass das starre Gewindeschneiden oder die Ausrichtung (falls verwendet) ordnungsgemäß funktioniert, bevor Sie zur vollen Produktion zurückkehren.

F3: Was ist der Unterschied zwischen der A16B-2202-0432 und der A16B-2203-0332, die in SPM-Modulen daneben erscheint?

Beide Platinen befinden sich in SPM-Modulen der Serie A06B-6088. Die A16B-2202-0432 ist die primäre Steuerkarte (die oberste Karte, die die Hauptspindel-Steuerlogik bereitstellt). Das A16B-2203-0332 ist ein zusätzliches Signalboard, das zusätzliche Schnittstellenfunktionen oder erweiterte I/O-Fähigkeiten innerhalb des Moduls bietet. Beide sind in höherspezifizierten SPM-Konfigurationen vorhanden. Wenn beide ersetzt werden müssen, bestellen Sie beide – sie erfüllen unterschiedliche Funktionen und eines kann das andere nicht ersetzen.

F4: Welche Spindelalarmcodes weisen darauf hin, dass die A16B-2202-0432 ausgefallen ist?

FANUC Alpha SPM-Alarme werden auf der LED des Moduls angezeigt:

• SP-Alarm 24 (IPM-Alarm):Hängt häufig mit Fehlern des Gate-Antriebs oder des Leistungsgeräts zusammen. Wenn die Gate-Antriebsplatine (A20B-2902-0390) jedoch intakt ist, generiert die A16B-2202-0432 möglicherweise falsche Schaltbefehle
• SP-Alarm 07 (Geschwindigkeitsrückmeldungssignalfehler):Zeigt auf den Feedback-Verarbeitungsschaltkreis auf dem A16B-2202-0432
• SP-Alarm 29/30/41 (Geschwindigkeitsfehler):Fehler im Geschwindigkeitsregelkreis, die von der Hardware des Steuerungsalgorithmus des A16B-2202-0432 herrühren können. Schließen Sie Motor-, Verkabelungs- und Sensorfehler aus, bevor Sie zu dem Schluss kommen, dass die Steuerkarte ausgefallen ist.

F5: Was unterscheidet die A06B-6088-Serie „Typ 1“ von SPM-Modulen „Typ 2“?

Die Bezeichnung „Typ“ bezieht sich auf den Spindelmotor-Sensor-Feedback-Standard. Typ 1 verwendet den standardmäßigen FANUC M-Sensor oder die Rückmeldung des Positionscoders. Typ 2 (auch Spindel der „Serie 2“ genannt) ist ein Spindelsystem der späteren Generation mit verbesserten Sensortypen und einer aktualisierten Steuerkartenspezifikation. Die A16B-2202-0432 ist die Steuerkarte vom Typ 1 – sie ist nicht mit Spindelmotor-Sensorkonfigurationen vom Typ 2 kompatibel. Bestätigen Sie vor der Bestellung den Typ des Spindelmoduls anhand des Typenschilds.
