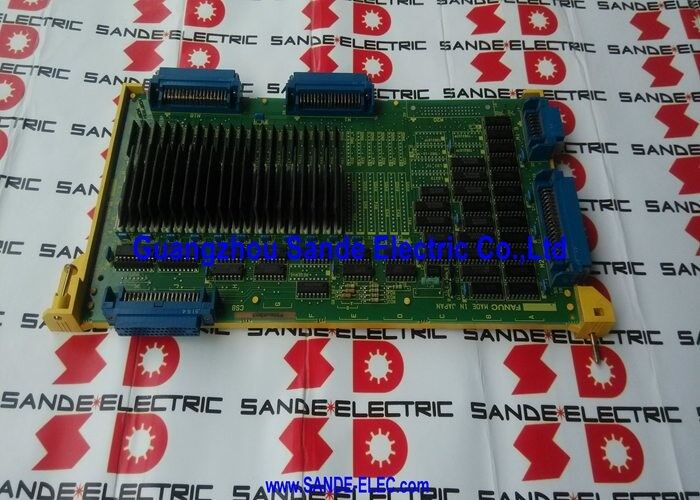

FANUC A16B-1212-0220 | Zero C Control C7 I/O-Platine – 104 Eingänge / 72 Ausgänge / Nicht oberflächenmontiert / FANUC 0-C, 0-D, 0-F-Serie

104 Eingänge, 72 Ausgänge – das vollständig spezifizierte Zero-CI/O-Board

Die A16B-1212-0220 ist die C7-I/O-Karte für die CNC der Zero (0)-Serie von FANUC – die langjährige Plattform der Serie 0, die in den 1980er und 1990er Jahren in ihren Modellvarianten C, D und F eine Generation von CNC-Werkzeugmaschinen vorangetrieben hat. Die C7-Bezeichnung identifiziert die vollständig spezifizierte I/O-Konfiguration am oberen Ende der A16B-1212-Serie: 104 digitale Eingänge und 72 digitale Ausgänge. Dies ist die Karte, die für Maschinen mit der höchsten E/A-Anzahl innerhalb der Zero C-Steuerungsarchitektur geeignet ist – komplexe Bearbeitungszentren mit vollständigem ATC, Paletten- und Hilfsfunktions-E/A sowie Dreh-Fräsmaschinen mit mehreren Achsen und Spindelsteuerung.

Die Platine verwaltet die Maschinenschnittstelle – alle Schalter, Sensoren, Relaisausgänge und Magnetventile, die mit der Werkzeugmaschine verbunden sind und von der PMC-Kontaktplanlogik der CNC gesteuert werden, passieren diese Platine. Die Eingänge lesen den physikalischen Zustand der Maschine (Endschalter, Türverriegelungen, Sensorsignale, Bedientasten). Die Ausgänge steuern die Aktoren der Maschine (Relaisspulen, Magnetventile, Anzeigelampen, ATC-Trigger).

Die nicht oberflächenmontierbare Konstruktion – Durchgangslochkomponenten anstelle von SMD – ist das charakteristische physikalische Merkmal der ursprünglichen Platinen der C-Serie. Frühere I/O-Platinen von FANUC waren nicht für die Oberflächenmontage geeignet, was für die Reparatur relevant ist: Durchkontaktierte Komponenten lassen sich leichter von Hand löten als SMD-Komponenten mit feinem Rasterabstand.

Wichtige Spezifikationen

C7 in der Zero CI/O-Board-Familie

Die A16B-1212-Serie deckt das gesamte Spektrum an I/O-Karten für die FANUC Zero C-, D- und F-Steuerungsgeneration ab. Jede Variante innerhalb der Serie unterscheidet sich in der E/A-Anzahl und Konfiguration:

Das C7 ist die Standardvariante mit der höchsten I/O-Anzahl in dieser Board-Familie. Maschinen mit geringeren E/A-Anforderungen verwenden Varianten mit geringerer Anzahl; Der C7 bedient die umfassendsten Maschinen.

FAQ

F1: Welche FANUC-Varianten der Serie 0 verwenden den A16B-1212-0220?

Die Platine ist für die Steuerungen der FANUC-Serien 0-C, 0-D und 0-F für mehrere Maschinentypen konzipiert: 0-MC (Bearbeitungszentrum), 0-TC (Drehzentrum), 0-TTC (Doppelrevolver-Drehzentrum), 0-MD (Bearbeitung mit Direktantrieb) und 0-TD (Drehen mit Direktantrieb). Es unterstützt auch OC-, OD- und OF-Spindel- und Servoschnittstellen.

F2: Wie wird ein Fehler auf der I/O-Leiterplatte diagnostiziert?

I/O-Leiterplattenfehler zeigen sich typischerweise dadurch, dass bestimmte Ein- oder Ausgänge nicht mehr reagieren – ein bestimmtes Schaltsignal wird nicht im PMC registriert oder bestimmte Ausgänge werden unabhängig vom PMC-Befehl nicht aktiviert. Durch systematische Tests mithilfe der I/O-Diagnoseanzeige der CNC (PMC I/O-Monitor) wird ermittelt, welche spezifischen I/O-Punkte ausgefallen sind. Wenn der Fehler einen großen Block von Ein- oder Ausgängen und nicht einen einzelnen Punkt betrifft, ist die Platine selbst die wahrscheinlichere Fehlerquelle als die Feldverkabelung.

F3: Kann der A16B-1212-0220 repariert werden oder muss er komplett ausgetauscht werden?

Die Durchsteckkonstruktion (nicht oberflächenmontierbar) macht Reparaturen auf Platinenebene leichter zugänglich als bei SMD-Platinen. Zu den häufigsten Fehlerquellen gehören Anschlusskontakte, Schutzdioden an den Ausgangskanälen und Optokoppler-ICs an den Eingangskanälen. Die spezialisierten Reparaturdienste für E/A-Karten der Zero-Serie von FANUC können fehlerhafte Komponenten identifizieren und ersetzen und die vollständige Anzahl der 104/72 E/A-Kanäle im Test überprüfen.

F4: Erfordert der Austausch des A16B-1212-0220 eine Neuprogrammierung des PMC?

Das PMC-Kontaktplanprogramm wird im Hauptspeicher der CNC gespeichert, nicht auf der E/A-Karte. Durch den Austausch der I/O-Karte ändert sich das PMC-Programm nicht. Überprüfen Sie nach dem Austausch, ob alle E/A-Adressen ordnungsgemäß funktionieren, indem Sie jeden Ein- und Ausgang anhand des PMC-Monitors testen. Die I/O-Zuordnung wird durch die PMC-Software und die physische Position der Karte im Rack definiert.

F5: Woher stammt das A16B-1212-0220?

Über den Ersatzteilmarkt für E/A-Platinen der FANUC Zero-Serie – CNC-Fachhändler der FANUC Serie 0, Platinenreparaturdienste und geprüfte Überschusslieferanten. Für diese Generation der FANUC I/O-Boards sind Reparatur- und Austauschdienste weit verbreitet. Bestätigen Sie A16B-1212-0220 anhand des Etiketts der installierten Platine. Verwandte Karten der A16B-1212-Serie haben unterschiedliche I/O-Anzahlen und sind nicht austauschbar.
