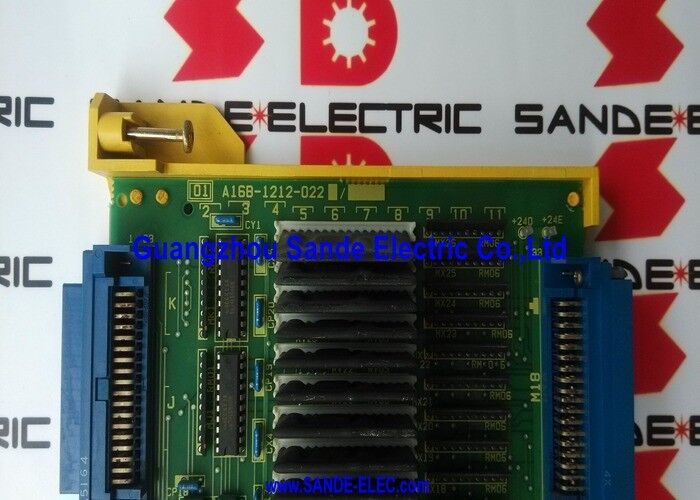

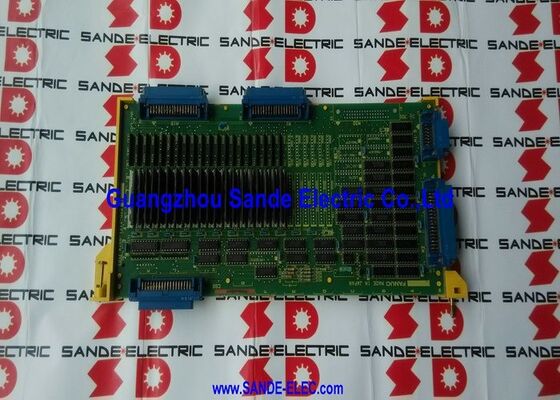

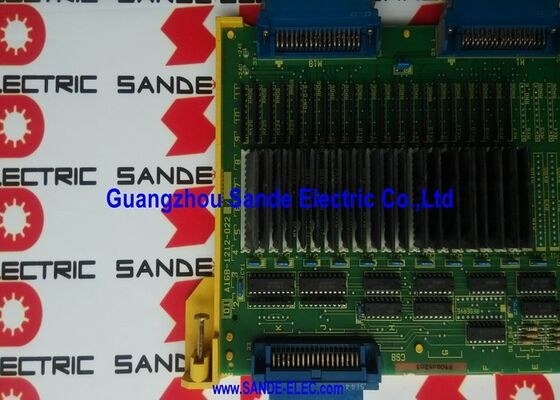

A16B-1212-0220 | FANUC Serie 0-C C7 I/O-Board – 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD / Nicht oberflächenmontiert / vollständig bestückt

104 Eingänge und 72 Ausgänge – Maschinensteuerung im Maßstab

Die Signalanzahl des A16B-1212-0220 spiegelt die Anforderungen einer voll ausgestatteten CNC-Werkzeugmaschine wider. Zählen Sie die auf einem typischen Bearbeitungszentrum erforderlichen Signale:

Eingaben zur CNC (104 verfügbar):Achsenüberlauf-Endschalter (6–12), Werkzeuglängensensor, Kühlmittelstandsensor, hydraulische Druckschalter, Tür offen/geschlossen, Palette geklemmt, Werkzeugmagazin-Positionssensoren, Werkzeugbrucherkennung, Spindelölstand, Sicherheitsmattensensor, Bestätigung der gelösten Achsenbremse, Zyklusstart-/Vorschubhaltetasten, Vorschub-Override-Schalterstufen, Spindeldrehzahl-Override-Schalterstufen, Moduswahlschalterkontakte, Hilfsfunktionsabschlusssignale – die Liste einer komplexen Maschine umfasst problemlos 80–100+ Eingänge.

Ausgaben von der CNC (72 verfügbar):Kühlmittelpumpenrelais, Hochdruckkühlmittel, Start des Hydrauliksystems, Lösen der Achsenbremse, Türverriegelung, Spindelstartrichtungskontakte, Vor-/Rückzug des Werkzeugmagazins, Spannen/Entspannen der Palette, Anzeigelampe für Kühlmittel EIN/AUS, Alarmanzeige, Zyklus-Aktivanzeige, Spindellaufanzeige, Vorschubhalteanzeige, Programmendesignal, zusätzliche M-Code-Relaisausgänge – 60–70 Ausgänge sind bei einer komplexen Maschine unkompliziert.

Die 104/72-Kapazität des C7 deckt den gesamten Umfang einer komplexen CNC-Werkzeugmaschine ab, ohne dass eine zweite I/O-Karte erforderlich ist.

Wichtige Spezifikationen

C7 – Die vollständig spezifizierte Konfiguration

Innerhalb der Board-Familie der Serie 0-CI/O gibt es drei Varianten im A16B-1212-022x-Bereich:

Der C7 (A16B-1212-0220) ist die vollständig bestückte Variante – die komplette I/O-Platine mit allen bestückten Eingangs- und Ausgangsschaltkreisen. C6 und C5 sind schrittweise reduzierte Versionen für einfachere Werkzeugmaschinen, bei denen weniger E/A-Punkte benötigt werden.

Das Ersetzen eines C7 durch ein C6 oder C5 würde dazu führen, dass E/A-Adressen im PMC-Kontaktplan fehlen – Signale, die das Kontaktplanprogramm erwartet, wären auf dem kleineren Board einfach nicht vorhanden, was zu PMC-Alarmen oder falschem Maschinenverhalten führen würde. Ersetzen Sie C7 immer durch C7.

Anwendungsszenarien

0-MC Bearbeitungszentrum I/O-Fehler:Ein FANUC 0-MC-Bearbeitungszentrum entwickelt zufällige PMC-Alarmcodes. Einige Eingänge melden trotz bestätigter korrekter Feldverdrahtung falsche Zustände. Die Identifizierung der Platine A16B-1212-0220 erfolgt durch systematische Fehlerisolierung. Der Austausch stellt den korrekten Ein- und Ausgabebetrieb an allen 104/72 Punkten wieder her.

I/O-Konfiguration der 0-TC-Doppelrevolver-Drehmaschine:Eine Doppelrevolver-0-TC-Drehmaschine mit zwei Revolvern und zugehöriger Verriegelung nutzt die volle 104/72-E/A-Kapazität des A16B-1212-0220, um alle Revolverpositionsschalter, Hydraulikkreise und teilweise vorhandenen Sensoren über eine einzige Platine zu verwalten.

FAQ

F1: Kann der A16B-1212-0220 (C7) isoliert außerhalb der CNC getestet werden?

DNC Electronics baut spezielle I/O-Board-Testgeräte für die Serie 0-CI/O-Boards, einschließlich des A16B-1212-0220. Dies bestätigt, dass ein isoliertes Testen des 104/72 I/O-Boards technisch möglich ist. Für hausinterne Tests benötigt die Platine die entsprechende Stromversorgung, E/A-Adresssignale und Testreizverkabelung – ein vollständiger Prüfstand ist in einer Standard-Maschinenwerkstatt normalerweise nicht verfügbar. Austauschdienste von Fachhändlern sind die praktische Alternative.

F2: Welche Signale werden an die Ausgangsklemmen des A16B-1212-0220 angeschlossen?

Die digitalen Ausgänge der Platine steuern Maschinengeräte über Relaiskontakte oder Transistorausgänge. Zu den typischen Anschlüssen gehören: Motorstarter für Kühlpumpen, Magnetventilspulen, Anzeigelampenkreise, Magnetventile für Türverriegelungen und Signalausgänge für Hilfsmaschinen. Jeder Ausgangskreis hat eine maximale Spannungs- und Stromstärke, die im Hardware-Handbuch der Serie 0-C definiert ist. Das Überschreiten der Ausgangsnennwerte führt zu einem Transistor- oder Relaisausfall auf der Platine. Überprüfen Sie immer die Lastspezifikationen, bevor Sie externe Geräte anschließen.

F3: Was sind die Anwendungsunterschiede zwischen 0-MC und 0-TC, wenn beide den A16B-1212-0220 verwenden?

Sowohl 0-MC (Bearbeitungszentrum) als auch 0-TC (Drehzentrum) verwenden die gleiche A16B-1212-0220-Karte, aber ihre PMC-Kontaktplanprogramme verwenden die 104/72-E/A-Punkte unterschiedlich. Bei einem 0-MC sind viele Ein-/Ausgänge für den Werkzeugwechsel, die Palettenhandhabung und die Spindelausrichtung vorgesehen. Bei einem 0-TC adressiert derselbe I/O die Steuerungsfunktionen Spannen, Reitstock und Stangenvorschub. Die Platinenhardware ist identisch – das PMC-Programm bestimmt die Funktionszuordnung.

F4: Ist der A16B-1212-0220 reparierbar?

DNC Electronics bietet ausdrücklich Austausch-, Reparatur- und Testdienste für den A16B-1212-0220 an und weist darauf hin, dass das Unternehmen über maßgeschneiderte Prüfstände für I/O-Boards der 0-Serie verfügt. Eine Reparatur dieser Platine ist möglich, da die nicht oberflächenmontierte Konstruktion den Zugriff auf die Komponentenebene für einen qualifizierten Techniker einfach macht. Häufige Fehlerarten – durchgebrannte Ausgangstransistoren, ausgefallene Eingangs-Optokoppler, Ausfall von Stromversorgungskomponenten – können auf Komponentenebene repariert werden.

F5: Wie ist die Adresse der E/A-Punkte des A16B-1212-0220 im PMC definiert?

Die E/A-Adresszuweisung für den A16B-1212-0220 wird durch die Systemparametereinstellungen der CNC der Serie 0-C definiert – insbesondere die E/A-Konfigurationsparameter, die physische Platinensteckplätze den PMC-E/A-Adressen zuordnen. Diese Parameter legen fest, welche PMC-Adresse welchem ​​physischen Eingangs- oder Ausgangsanschluss auf der Platine entspricht. Nach dem Einbau einer Ersatzplatine ist keine Neukonfiguration der Adresse erforderlich, es sei denn, die Platine wird in einem anderen physischen Steckplatz als dem Original eingebaut.
