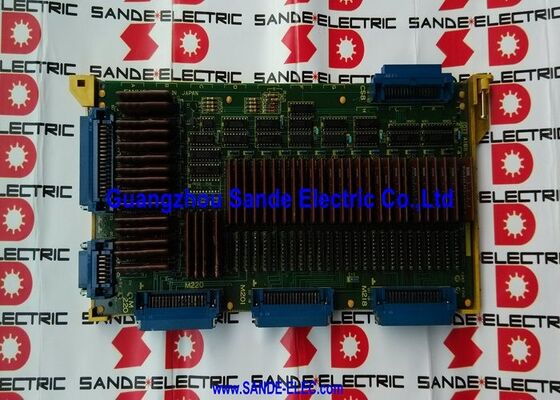

A16B-1211-0970 | FANUC Serie 0-C Zero Control E3 E/A-Platine – 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD

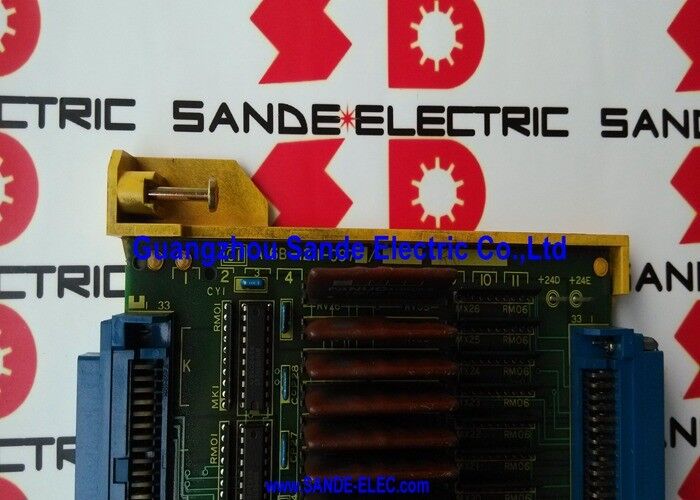

Zero Control E3 – Das umfassendste I/O-Board

Die E/A-Kartenfamilie der FANUC-Serie 0-C (Zero C oder F0C) verwendet eine E-Bezeichnung, um verschiedene E/A-Kapazitätsstufen innerhalb der A16B-1211-097x-Reihe zu kennzeichnen:

Die E3-Bezeichnung – A16B-1211-0970 – ist die vollständig bestückte Platine. Alle 104 Eingangskanäle und 72 Ausgangskanäle sind zusammengesetzt und aktiv. Die Varianten E2 und E1 verfügen über zunehmend weniger Schaltkreise für einfachere Werkzeugmaschinen, bei denen weniger E/A-Punkte benötigt werden.

Für Bearbeitungs- und Drehzentren der Serie 0-C mit voll ausgestatteten Bedienpanels, automatischen Werkzeugwechslern, Palettensystemen und Hydraulikkreisläufen bietet die E3-Konfiguration die vollständige erforderliche E/A-Anzahl, ohne dass die Kanäle ausgehen.

Wichtige Spezifikationen

PMC-Leiterintegration – Wie das E3-Board funktioniert

Der A16B-1211-0970 wird an die PMC-Leiterlogik (Programmable Machine Controller) der CNC der Serie 0-C angeschlossen. Das Kontaktplanprogramm liest bei jedem Scanzyklus alle 104 Eingangszustände und schreibt auf alle 72 Ausgänge.

Die E3-Board-Brücken:

• Die Feldverkabelung der Werkzeugmaschine (Schalter, Sensoren, Aktoren)
• Der interne PMC-Bus der CNC

Wenn der A16B-1211-0970 ausfällt, verliert der PMC die Kommunikation mit den Feldgeräten der Maschine. Maschinensequenzen werden angehalten – das PMC kann nicht bestätigen, dass die Verriegelungen gelöscht sind, kann den Abschluss des Werkzeugwechsels nicht überprüfen und kann Maschinenaktuatoren nicht steuern. Die CNC generiert normalerweise E/A-Link-Alarme, die für den Adressbereich der E3-Karte spezifisch sind.

Anwendungsszenarien

0-MC-Bearbeitungszentrum-E/A-Fehler:Ein FANUC 0-MC-Bearbeitungszentrum entwickelt zufällige PMC-Alarme, die sich auf Werkzeugwechsler- und Palettenfunktionen auswirken. Die Funktionen der Hauptachse bleiben normal. Als Fehlerquelle wird die Platine A16B-1211-0970 E3 identifiziert. Durch den Austausch wird die vollständige 104/72-E/A-Kommunikation wiederhergestellt.

0-TC-Drehzentrum mit komplexer Automatisierung:Ein 0-TC-Drehzentrum mit Stangenlader, hydraulischem Spannfutter und Reitstock nutzt 90 der verfügbaren 104 Eingänge und 65 der 72 Ausgänge. Die volle Kapazität des E3-Boards nimmt diese Signallast problemlos auf.

FAQ

F1: Was ist der Unterschied zwischen dem E3 (A16B-1211-0970) und dem E2 (A16B-1211-0971)?

Das E3 ist das vollbestückte Board mit 104 DI / 72 DO. Der E2 (A16B-1211-0971) verfügt über weniger E/A-Schaltkreise – eine kleinere DI/DO-Ergänzung für einfachere Werkzeugmaschinen. E3 und E2 bedienen denselben physischen Steckplatz in der CNC der Serie 0-C, können jedoch nicht ausgetauscht werden, ohne die Verfügbarkeit der E/A-Adressen zu beeinträchtigen. Wenn das PMC-Programm einer Maschine Ein- oder Ausgänge im Bereich 73–104 DI oder 57–72 DO anspricht, sind diese Signale bei einem E2-Ersatz nicht vorhanden.

F2: Erfordert der Austausch des A16B-1211-0970 PMC-Programmänderungen?

Nein. Das PMC-Programm verwendet E/A-Adressen, nicht die Identität der Hardwareplatine. Durch Ersetzen der A16B-1211-0970 durch eine identische E3-Karte mit derselben Adresskonfiguration wird die vollständige PMC-E/A-Kommunikation ohne Änderungen am PMC-Programm wiederhergestellt. Das vorhandene Kontaktplanprogramm adressiert weiterhin dieselben 104/72 E/A-Punkte auf der neuen Platine.

F3: Sind die Ausgangsschaltkreise der E3-Karte vom Typ Transistor oder Relais?

Die Platinen der Serie 0-CI/O verwenden Transistor-Ausgangsschaltungen (Sink-Typ) – keine mechanischen Relaiskontakte. Transistorausgänge haben keine beweglichen Teile, die verschleißen könnten, und können mit höheren Taktraten schalten als Relais. Sie eignen sich zur Ansteuerung von Relaisspulen, Anzeigelampen und Magnetventilspulen – erfordern jedoch externe Relaiskontakte zum Schalten von Netzspannungslasten. Überprüfen Sie den Ausgangstyp und die Lastanforderungen anhand der elektrischen Dokumentation der Maschine, bevor Sie eine Ausgangslast anschließen.

F4: Welcher PMC-Alarmcodebereich weist auf A16B-1211-0970 hin?

Zu den E/A-Alarmen, die bei einem Ausfall der E3-Karte generiert werden, gehören typischerweise PMC-Alarmcodes, die sich auf den der Karte zugewiesenen I/O-Link-Kommunikationsadressbereich beziehen. Spezifische Alarmcodes sind im FANUC Series 0-C PMC-Wartungshandbuch und im Hardware-Anschlusshandbuch dokumentiert. Alarme, die auf den spezifischen E/A-Adressblock verweisen, der dem Anschlusssatz der E3-Karte (M186, M196, M201, M218, M220) in der E/A-Konfiguration der CNC zugewiesen ist, grenzen den Fehler auf diese Karte ein.
