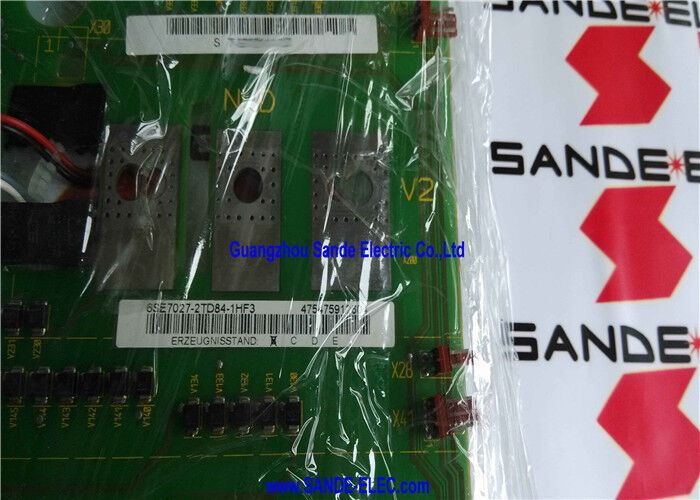

Simens Simovert Masterdrives Leistungsregler 510VDC-620VDC 6SE7027-2TD84-1HF3

6SE7027-2TD84-1HF3 ∙ Siemens SIMOVERT MASTERDRIVES PEU Power Controller Modul ∙ 72A / 510 ∙ 620V DC / 1,5 kg / Basisantrieb

PEU bei 72A Die Spannungsklasse TD84

Der 6SE7027-2TD84-1HF3 ist der PEU (Power Electronics Unit) für SIMOVERT MASTERDRIVES-Antriebe der Gleichspannungsklasse 72A/510620V, die mit der Spannungsangabe TD84 gekennzeichnet ist.Die bestätigte Gleichspannungsbus-Spezifikation (510~620V Gleichspannung) platziert diese PEU in die Standard-Wandlungsspannungsklasse von MASTERDRIVES.

Innerhalb der MASTERDRIVES PEU-Familie ist die 72A-Norm für verschiedene Spannungsklassen geteilt:

• 6SE7027-2ED84-1HF5:PEU 72A bei 380~460V Wechselstrom-Eingangsklasse
• 6SE7027-2TD84-1HF3:PEU 72A in der Spannungsklasse TD84 (510 ∼620 V Gleichspannungsbus)

Beide dienen 72A-MASTERDRIVES-Antrieben, aber die Bezeichnungen TD84 und ED84 kennzeichnen verschiedene Antriebsvarianten ∙ Es ist unerlässlich, die korrekte PEU aus dem Namensschild des installierten Antriebs zu bestätigen.

Schlüsselmerkmale

72A im Kontext von MASTERDRIVES

Bei 72A Ausgangsstrom bedient der 6SE7027-2TD84-1HF3 PEU die mittleren MASTERDRIVES-Anwendungen:

Leistung des Motors bei 72A / 380V460V AC:Die Klasse umfasst große Industrieventilatoren, schwere Pumpen, Fördergeräte und Werkzeugmaschinen-Hauptantriebe im Bereich von 37-55 kW.

Nachbarschaftliche PEU-Nennwerte der Klasse TD84:Die MASTERDRIVES PEU-Familie in der Spannungsklasse TD84 umfasst auch 47A (6SE7024-7TD84-1HF3) ¢ die 47A-Variante, die kleinere Motoren in derselben Spannungsklasse bedient,Bestätigt von angrenzenden eBay- und Marketplace-Listen.

Anwendungsszenarien

Fehler in der Leistungsstufe von MASTERDRIVES TD84 Klasse:Ein SIMOVERT MASTERDRIVES-Antrieb in der 72A TD84-Klasse entwickelt Power-Stage-Alarme ∼ IGBT-Fehler, Gleichspannungsbusüberspannung oder Gate-Antriebsausfall.6SE7027-2TD84-1HF3 erhält folgende Fassung:, wodurch die volle Umrichterleistung wiederhergestellt wird.

Ausbau der Basislaufwerkskonfiguration:A facility fitting optional modules to a MASTERDRIVES base drive verifies the installed PEU is 6SE7027-2TD84-1HF3 before proceeding — confirming the base drive hardware before adding communication or braking options.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen 6SE7027-2TD84-1HF3 und 6SE7027-2ED84-1HF5? Beide sind 72A-PEU-Module.

Beide sind 72A PEU Leistungselektronik-Einheiten für MASTERDRIVES,aber sie dienen verschiedenen Antriebsvarianten der Spannungsklasse - Bestätigen Sie vor der Bestellung stets auf dem Namensschild des installierten Antriebs, welche Spannungsklasse (TD84 oder ED84) zutrifft,Da die Anbringung der falschen PEU-Variante zu einer Unvereinbarkeit mit der Steuerung des Antriebs führen kann.

F2: Was bedeutet "Basislaufwerk" für 6SE7027-2TD84-1HF3 und welche Optionen können hinzugefügt werden?

Die Bezeichnung Base Drive zeigt an, dass diese PEU die grundlegende Wechselrichterfunktion motorgeschwindigkeits- und Drehmomentregelung von der MASTERDRIVES-Steuerungseinheit bereitstellt.Bremsanlagen zur schnellen Verzögerung mit Widerstandsbremsen, PROFIBUS- oder DeviceNet-Kommunikationsplatten, Codere-Feedback-Module und Technologieoptionsplatten für spezielle Steuerungsfunktionen.Diese Optionen werden dem Antriebssystem getrennt von der Basis-PEU hinzugefügt..

F3: Welche Fehlercodes von MASTERDRIVES weisen auf einen Fehler von 6SE7027-2TD84-1HF3 PEU hin?

PEU-Fehler erzeugen Alarmcodes F001 (Überstrom), F002 (Überspannung), F006 (IGBT-Fehler) oder F026 (Gate-Unit-Fehler) , die auf dem Bedienfeld des Antriebs oder der Parameterisierungseinheit angezeigt werden.Diese zeigen einen Strom-Hardware-Fehler anstatt eine Steuerungseinheit oder Kommunikationsfehler. Bestätigen Sie die Fehlercode-Kategorie vor dem Entfernen der PEU. ¢ Fehler der Steuerungseinheit erzeugen unterschiedliche Alarmmuster und werden durch den Austausch des Steuerungsmoduls anstelle der PEU behoben.

F4: Sind die Antriebsparameter nach dem Austausch von 6SE7027-2TD84-1HF3 beeinträchtigt?

Nein. Die Antriebsparameter werden in der MASTERDRIVES-Steuerungseinheit gespeichert, nicht in der PEU-Leistungs-Hardware.oder SteuerschleifeinstellungNach dem Einbau des Ersatzes und der physischen Installation starten Sie den Antrieb und überprüfen Sie, ob er den Selbsttest bestanden hat, bevor Sie den Motor aktivieren.

F5: Welche Sicherheitsvorkehrungen gelten beim Austausch von 6SE7027-2TD84-1HF3?

Die Gleichspannungskondensatoren im 72A-PEU-Bereich halten nach dem Abnehmen der Gleichspannung eine längere Zeit eine gefährliche Spannung (510~620V Gleichspannungsbereich) bei.Folgen Sie dem Wartungshandbuch des MASTERDRIVES Kondensatorentladung Warteverfahren und überprüfen Sie die Busspannung unter 50V mit einem kalibrierten Voltmeter, bevor Sie auf die PEU zugreifen. Die 1,5 kg PEU erfordert eine sorgfältige Handhabung.
