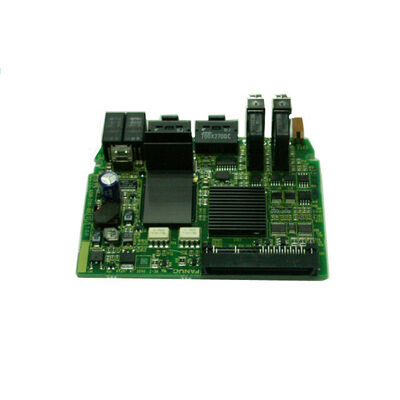

Neues in Originalverpackung A20B-2101-0500 Fanuc PCB Board A2OB-21O1-O5OO

A20B-2101-0500 | Antriebsplatine der Serie FANUC A20B-2101 – CNC- und Automatisierungsantriebssysteme / Hergestellt in Japan

A20B-2101-Serie – Eine umfassende Antriebsplatinenfamilie

Die A20B-2101-Serie umfasst eine der funktional vielfältigsten PCB-Familien von FANUC – Antriebsplatinen und Leistungsplatinen für Servoverstärker, Spindelverstärker, Stromversorgungsmodule und Roboterservoantriebe über mehrere Generationen und Produktfamilien hinweg.

Die Serie deckt einen breiten numerischen Bereich ab, wobei jede Gruppe von Teilenummern unterschiedliche Antriebshardwarefunktionen erfüllt, die im Laufe dieser Sitzung bestätigt wurden:

Beta-i SVM1 Steuer- und Leistungsplatinen (005x–009x):Einschließlich A20B-2101-0050/0051 (Beta-i SVM1-Steuerplatinen für 4i/20i/40i und 80i/40HVi) und A20B-2101-0090/0091 (Leistungsplatinen für 4A- und 20A-SVM1-Varianten).

Beta iSVSP integrierte Laufwerksplatinen (001x–002x):Einschließlich A20B-2101-0012 (βiSVPM2-Servo-/Spindelantriebsplatine) und A20B-2101-0022/0025 (Zwei-Achsen- und Drei-Achsen-Leistungsplatinen für die A06B-6134 Beta SVSP-Serie).

Spindel- und Servosteuerplatinen (035x):Einschließlich Platinen der Klasse A20B-2101-0350 für die Spindelverstärkersteuerung in Antriebs- und Roboteranwendungen.

Netzteilplatinen (039x):Einschließlich der A20B-2101-0390/0391/0392/0393-Familie – bestätigt als Alpha-i PSM-Hochleistungsversorgungsplatinen mit 7-Segment-LED-Anzeige und Rauschfilter.

Leistungsplatinen (063x–068x–084x):Einschließlich A20B-2101-0631 (Stromversorgungsplatine), A20B-2101-0681 (Stromversorgungsplatine) und A20B-2101-0840 (Stromanschlussplatine), die in dieser Sitzung bestätigt wurden.

Der A20B-2101-0500 belegt die 05xx-Reihe – zwischen den bestätigten Stromversorgungsplatinen (039x) und den bestätigten Stromversorgungsplatinen (063x), eine Position in der Serie, die Platinen umfasst, die bestimmte Antriebsschnittstellen- oder Stromverteilungsfunktionen innerhalb der Alpha/Beta-Servo- und Spindelantriebssysteme erfüllen.

Wichtige Produktinformationen

Antriebsplatinen in der A20B-2101-Architektur

Die A20B-2101-Antriebsplatinen bedienen je nach spezifischer Platinenfunktion verschiedene Schichten innerhalb des Hardware-Stacks des Antriebsmoduls:

Steuerschichtplatinen:Diese Platinen verarbeiten digitale Befehlssignale, verwalten Kommunikationsschnittstellen und generieren Gate-Ansteuerbefehle für Leistungstransistoren. Sie arbeiten auf logischen Spannungsebenen.

Power-Layer-Boards (Wiring Boards / Power Boards):Diese tragen die Hochstrom-Motorausgangspfade, DC-Bus-Verbindungen und Stromerfassungshardware. Sie arbeiten auf Busspannungsniveau.

Schnittstellen- und Verteilerplatinen (Stromanschlussplatinen):Diese leiten Stromversorgungsschienen und Signale zwischen mehreren Platinen innerhalb einer Laufwerksbaugruppe und bilden so das elektrische Rückgrat für Laufwerkskonfigurationen mit mehreren Platinen.

Der A20B-2101-0500 erfüllt eine dieser funktionalen Rollen innerhalb des spezifischen Antriebsmoduls, zu dem er gehört – wobei seine genaue Funktion aus der Ersatzteildokumentation des installierten Moduls bestätigt wird.

Anwendungsszenarien

Fehler auf der Platine des Antriebsmoduls:Ein CNC- oder Automatisierungsantriebssystem von FANUC entwickelt einen Fehler, der auf die Platine A20B-2101-0500 zurückzuführen ist. Die Platine wird anhand ihres Teilenummernschilds identifiziert. Durch den Austausch wird die Antriebsfunktion wiederhergestellt.

Ersatzteilbestand der Werkstatt:Eine Serviceeinrichtung hält A20B-2101-0500 als Ersatzteil für die von ihr gewarteten Antriebssysteme vorrätig.

FAQ

F1: Wie bestätige ich, dass A20B-2101-0500 die richtige Platine für mein Antriebsmodul ist?

Lesen Sie die Teilenummer vom Platinenetikett im jeweiligen Antriebsmodul ab. Wenn dort A20B-2101-0500 steht, ist dies der richtige Ersatz. Vergleich mit der Ersatzteilliste des Antriebsmoduls im entsprechenden FANUC-Wartungshandbuch zur Bestätigung der funktionalen Rolle der Platine.

F2: Ist A20B-2101-0500 für Servoverstärker- oder Spindelverstärkeranwendungen geeignet?

Die A20B-2101-Serie eignet sich sowohl für Servo- als auch für Spindelantriebsanwendungen. Bestätigte Platinen derselben Serie umfassen Beta-i SVM1-Servoantriebe (005x–009x), integrierte SVSP-Antriebe (001x–002x), PSM-Netzteile (039x) und verschiedene Leistungsplatinen (063x–084x). Der A20B-2101-0500 an der Position 05xx dient der spezifischen Antriebsanwendung, die in der Dokumentation des Hostmoduls bestätigt wird.

F3: Hat der Austausch von A20B-2101-0500 Auswirkungen auf die Servo- oder Spindelparameter?

Nein. Antriebsparameter befinden sich im Hauptparameterspeicher der CNC. Der Austausch von A20B-2101-0500 hat keine Auswirkungen auf gespeicherte Servo- oder Spindelparameterwerte. Nach dem Einbau des Ersatzes und der Wiederherstellung der Stromversorgung stellt der Antrieb die Kommunikation mit der CNC wieder her und arbeitet mit den bestehenden Parametern.

F4: Welche Entladungssicherheit gilt vor dem Zugriff auf A20B-2101-0500?

Antriebsmodule enthalten DC-Bus-Kondensatoren, die auch nach dem Abschalten der Netzstromversorgung gefährliche Spannung halten. Befolgen Sie das Entladewarteverfahren im entsprechenden FANUC-Wartungshandbuch und überprüfen Sie die Entladung mit einem kalibrierten Voltmeter, bevor Sie das Gehäuse eines Antriebsmoduls öffnen.
