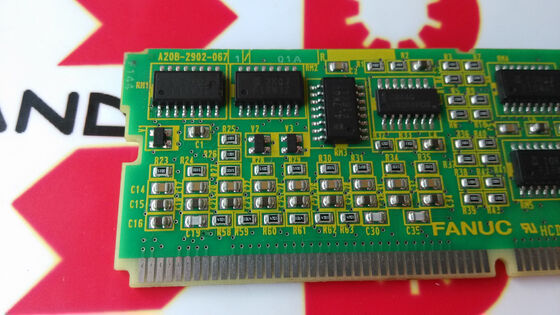

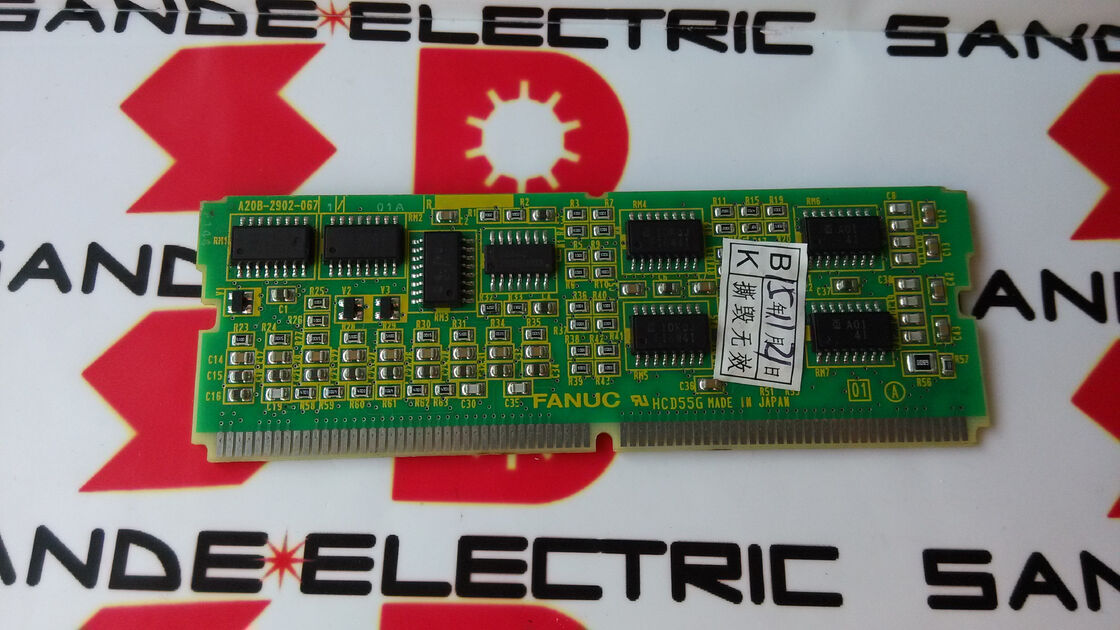

Fanuc A20B-2902-0671 Spindelkarte A2OB-29O2-O671 Neue Verpackung

A20B-2902-0671 ∙ FANUC Beta iSVSP PCB Modul ∙ Beta i Serie integrierte Servo/Spindelverstärker / Steckplatte

Beta iSVSP Die kompakte All-in-One-Antriebseinheit

Der FANUC Beta iSVSP ist ein kompakter, integrierter Verstärker, der drei Antriebsfunktionen in einem Gehäuse kombiniert:

Gleichspannungsbus-Stromversorgung (PSU):Umwandelt Wechselstromstromstrom in Gleichspannungsbusspannung, die die Servo- und Spindel-Ausgangsstadien versorgt, die ansonsten ein separates PSM (Power Supply Module) in einem vollständigen Alpha-i-Schrank erfordern würde.

Steuerung der Servoachse (SV):Steuerung des Servomotors an einer oder mehreren Maschinenachsen, Ausführung der Stromsteuerungsschleifen und FSSB-Kommunikation für die positionsgesteuerte Achsbewegung.

Steuerung der Spindel (SP):Steuerung des Maschinenspindelmotors für Geschwindigkeitsregelung, Ausrichtung und konstante Oberflächengeschwindigkeitsfunktionen.

Integrating all three into the βiSVSP (Beta i SVSP) unit is designed for small CNC machine tools where cabinet space is limited — simple 2-axis or 3-axis turning centres and small machining centres where the Alpha-i's separate module cabinet would be oversizedDie SVSP-Einheit nimmt deutlich weniger Schrankvolumen ein als eine separate Kombination aus PSM + SVM + SPM.

Wichtige Produktinformationen

PCB-Module Innenkomponente der SVSP-Einheit

Innerhalb des Beta iSVSP Verstärkergehäuses arbeiten mehrere Leiterplatten zusammen, um die integrierten Antriebsfunktionen zu implementieren.Das A20B-2902-0671 ist eines dieser internen PCB-Module ∙ ein Plug-in-Tochter-Board, das eine spezifische Schaltkreisfunktion innerhalb des Elektronikstapels des SVSP bereitstellt.

Die A20B-2902-Serie umfasst, wie an anderer Stelle in dieser Serie beschrieben, eine breite Palette von Plug-in-Tochterplatten, von Speichermodulen über Servo-Steuerungsmodule bis hin zu Spindelsteuerungsmodulen.Die A20B-2902-0671 ist speziell für die Beta-Anwendung iSVSP ausgelegt., die die von der SVSP in dieser Modulposition benötigte Schaltungsfunktion bereitstellt.

Wenn dieses Leiterplattenmodul ausfällt, ist die Funktion, die es innerhalb des Beta iSVSP bietet, beeinträchtigt, was sich als vollständiger SVSP-Alarm manifestieren kann, Fehler einer bestimmten Antriebsfunktion (Servoachse, Spindel,oder Stromversorgung) oder intermittierendes Fehlverhalten im Zusammenhang mit den Betriebszuständen dieses Moduls.

Beta I-Serie FANUCs Plattform zur Förderung der Wirtschaftlichkeit

Die Beta-i-Serie (βi-Serie) ist die wirtschaftlichste Produktlinie von FANUC, die sowohl hinsichtlich Leistungsfähigkeit als auch Kosten unter der Alpha-i-Serie liegt.Während der Alpha-i leistungsstarke Servo- und Spindelfunktionen in einem breiten Leistungsbereich unterstützt, die Beta-I-Ziele:

Kleine Werkzeugmaschinen:CNC-Drehmaschinen mit 2 oder 3 Achsen, kleine Bearbeitungszentren und Ausbildungsmaschinen, bei denen die Leistungsfähigkeit des Alpha-i über die Anforderungen der Anwendung hinausgeht.

Kostenoptimierte Anlagen:Dabei sind die Kosten pro Antriebseinheit von Bedeutung und die Zyklusanforderungen der Maschine passen in den Leistungsbereich des Beta i.

mit einer Breite von mehr als 20 mm,Die integrierte Konstruktion der SVSP-Variante reduziert den Schrankbedarf im Vergleich zu einer Alpha-i-Konfiguration mit drei Modulen.

Der A20B-2902-0671 ist Teil dieser Plattform

Anwendungsszenarien

Fehler der Beta-SVSP-Einheit:Ein kleines CNC-Drehzentrum mit einer Beta iSVSP-Antriebseinheit erzeugt einen Alarm, der den normalen Betrieb verhindert.Ersatz dieses Moduls innerhalb der SVSP-Einheit stellt den normalen Antrieb wieder her.

Instandhaltung der SVSP-Einheit:Während der geplanten Wartung einer Beta-SVSP-EinheitModul A20B-2902-0671 wird als Teil einer Aktualisierung auf Platinebene ersetzt, um die Nutzungsdauer dieses Moduls in einer Produktionsanwendung mit hohem Nutzungszyklus wiederherzustellen..

Häufig gestellte Fragen

F1: Muss A20B-2902-0671 durch die gesamte Beta-SVSP-Einheit ersetzt werden oder kann dieses Modul einzeln ersetzt werden?

Die A20B-2902-0671 ist ein einzelnes Plug-in-Modul innerhalb der SVSP-Einheit nicht die komplette Einheit selbst.Ersatz der A20B-2902-0671 allein ist die richtige und kostengünstige ReparaturmaßnahmeDer vollständige Austausch der SVSP-Einheit ist nur notwendig, wenn mehrere interne Komponenten beschädigt sind oder wenn das SVSP-Gehäuse selbst gefährdet ist.

F2: Welche Antriebsfunktionen können durch einen ausfallenden A20B-2902-0671 beeinträchtigt werden?

Die spezifischen betroffenen Antriebsfunktionen hängen von der Schaltkreisrolle des A20B-2902-0671 innerhalb der Beta-iSVSP-Architektur ab.oder Stromversorgungsregelungsfunktion oder alle drei gleichzeitig, wenn das Modul eine gemeinsame Ressource für alle Funktionen bereitstelltDer Alarmcode, der von der SVSP-Einheit angezeigt wird, beschränkt die Funktion, die gefährdet ist.

F3: Ist der A20B-2902-0671 mit allen Bewertungen für Beta-SVSP-Modelle kompatibel?

Der Beta iSVSP ist in mehreren Strommengen (z. B. SVSP 20/20, 20/40 usw.) und Eingangsspannungsvarianten erhältlich.Ob der A20B-2902-0671 für mehrere Klassifizierungen üblich oder für eine Klassifizierung spezifisch ist, hängt vom internen PCB-Design des SVSP ab.- Bestätigen Sie aus der Ersatzteilliste der spezifischen SVSP-Einheit identifizierbar aus dem Modulnamensschild und dem Wartungshandbuch der FANUC Beta i-Serie vor der Bestellung.

F4: Welche Sicherheitsvorkehrungen gelten vor dem Zugriff auf die A20B-2902-0671 innerhalb des Beta iSVSP?

Der Beta iSVSP enthält eine integrierte DC-Bus-Kondensatorbank. Trotz seiner kompakten Größe behalten die Kondensatoren eine gefährliche Spannung, nachdem der Wechselstrom aus dem Netz entfernt wurde.Das Instandhaltungshandbuch der FANUC Beta-Serie i legt die erforderliche Wartezeit für die Entladung des spezifischen SVSP-Modells vor dem internen Zugriff fest.Beobachten Sie die Ladungsanzeige LED und überprüfen Sie die Entladung mit einem kalibrierten Gleichstromvoltmeter, bevor Sie mit den internen Modulen umgehen.

F5: Was ist der Unterschied zwischen der Beta iSVSP und der Beta iSV (servo-only) Einheit?

Die Beta iSV (Servo) -Einheit bietet nur die Steuerung der Servoachse. Sie bezieht Gleichspannungsbusstrom von einer separaten Stromversorgung und enthält keine integrierten Spindel- oder Stromversorgungsfunktionen.Der Beta iSVSP (Servo/Spindle/Power) ergänzt die integrierte Spindelkontrolle und eine integrierte Gleichspannungsbus-Stromversorgung, um das kompakte All-in-One-Gerät zu produzieren. Das A20B-2902-0671 ist spezifisch für die SVSP-Variante.
