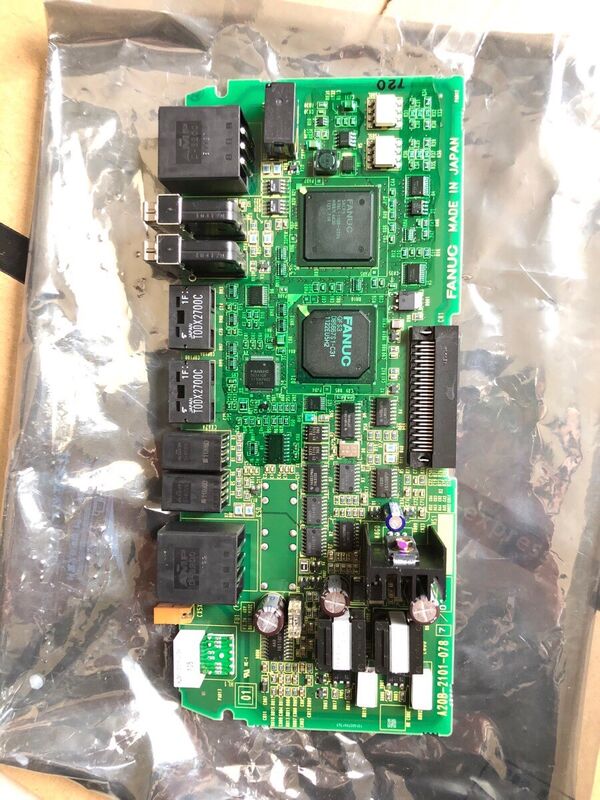

Fanuc A20B-2101-0787 Einachskarte

A20B-2101-0787∙ FANUC A20B-2101 Serie Servo / Spindeldruck-PCB

A20B-2101 Series Antriebsplatten für die Alpha-i Generation

Die A20B-2101-Serie ist die Familie von Antriebssteuerungs- und Leistungs-PCBs von FANUC für die Alpha-i-Generation von Servo- und Spindelverstärkermodulen.

mit einer Leistung von mehr als 10 WEinschließlich Doppelkanal-HRV-Servo-Antriebsplatten (aiSV-Serie), die die aktuelle Steuerungsschleiferverarbeitung und die FSSB-Schnittstelle für die Steuerung des Servomotors bereitstellen.Nummern wie A20B-2101-0041 (2-Achsen) und A20B-2101-0042 (3-Achsen) decken die Standard-aiSV-Konfigurationen ab..

mit einer Leistung von mehr als 1000 WEinschließlich Alpha i-B Spindelverstärkersteuerung (z. B. A20B-2101-0870 für die Spindel der 6220-Serie), Steuerung der Spindelgeschwindigkeit, Orientierung und Regulierung des Ausgangsstroms.

Strom- und PSM-Boards:Platten für Hochspannungs-PSM-Varianten und Leistungsstadiumsunterstützung in größeren Verstärkerbaugruppen.

Servo-Boards der Serie βi:Einschließlich der Platten A20B-2101-0050 und A20B-2101-0051 für die βi-kompakten Servoverstärker von FANUC (Eingangsvolumen 200 V bzw. 400 V).

Die A20B-2101-0787 nimmt innerhalb dieser Serie eine spezifische Position ein und dient der Antriebsanwendung, für die sie entwickelt wurde.

Wichtige Produktinformationen

In den Alpha-i-Modulen ist die Instandhaltungsfähigkeit auf Bordebene festzulegen.

Die Alpha-i-Servo- und Spindelverstärkermodule von FANUC sind mit internen PCBs ausgetauscht.Ein typisches Modul besteht aus einer Verkabelungsplatte (passive Verbindungsschicht) und einem oder mehreren aktiven PCBsDiese Schichtkonstruktion ermöglicht den gezielten Austausch von Leiterplatten auf PCB-Ebene:

Fehlerisolierung:Wenn die Diagnose einen Fehler der Platine bestätigt, muss nur diese Platine ersetzt werden.

Parametersicherung:Die Motorparameter und die Servo-Gewinne befinden sich im Speicher der CNC, nicht im Antriebsbrett.

Kosteneffizienz:Der Austausch von PCB-Level ist wesentlich kostengünstiger als der Austausch eines vollständigen Moduls, insbesondere bei Modulvarianten mit höherer Leistung.

Anwendungsszenarien

Reparatur des Alpha-i-Antriebsmoduls:Ein FANUC-Servo- oder Spindelverstärkermodul entwickelt einen dauerhaften Alarm mit bestätigt intaktem Motor und Verkabelung.Ersatz stellt den normalen Antrieb wieder her.

Planmäßige Wartung:Eine Anlage, die eine Flotte von Alpha-i-Antriebsmodulen unterhält, lagert den A20B-2101-0787 als Reparaturersatz, der eine schnelle Reaktion auf einen Ausfall auf Bordebene während eines geplanten Wartungsfensters ermöglicht.

Häufig gestellte Fragen

F1: Wie kann ich bestätigen, ob A20B-2101-0787 das richtige Ersatzteil für mein Antriebsmodul ist?

Lesen Sie die Bauteilnummer direkt aus dem Etikett der Platine im spezifischen Alpha-i-Modul. Wenn auf dem Etikett A20B-2101-0787 steht, ist dies der bestätigte Ersatz.Gegenüberprüfung der Ersatzteilliste des Antriebsmoduls im FANUC Alpha-i-Wartungshandbuch für das jeweilige Modulmodell zur Überprüfung des Platinschlitzes und der Funktion innerhalb dieses Moduls.

F2: Kann die A20B-2101-0787 als eigenständige Platine ersetzt werden, ohne das komplette Modul zu entfernen?

Der Zugriff auf die A20B-2101-0787 erfordert das Entfernen des Verstärkermoduls aus dem Antriebshaus und das Öffnen seines Gehäuses.die spezifische Platte kann ohne Störung der Verkabelungsplatte oder anderer intakter Platten im Stapel entfernt und ersetzt werdenDie Modulservice-Dokumentation von FANUC ist für den spezifischen Modultyp für die Verfahren zur Plattenentfernung und etwaige Anforderungen an die Festplatten zu lesen.

F3: Ist für die Montage des A20B-2101-0787 ein erneuter Einsatz von Servo- oder Spindelparametern erforderlich?

Nein, alle Servo- und Spindelparameter werden im CNC-Speicher gespeichert, nicht im Antriebsbrett.die CNC stellt die Kommunikation mit dem Modul wieder her und wendet den vorhandenen Parameter automatisch ein. Überprüfen Sie, ob der Antrieb eine normale Bereitschaft erreicht, und führen Sie Niedriggeschwindigkeitsprüfungen durch, bevor Sie die Maschine in die Produktion zurückführen.

F4: Welche Sicherheitsmaßnahmen sind vor dem Öffnen eines Alpha-i-Moduls für den Zugriff auf die A20B-2101-0787 anzuwenden?

Die Gleichspannungskondensatoren des Alpha-i-Moduls behalten eine gefährliche Spannung bei, nachdem der Netzteil abgeschaltet wurde. Wait for the discharge interval specified in the FANUC Alpha-i maintenance manual — typically indicated by a charge indicator LED extinguishing — or measure with a calibrated DC voltmeter to confirm the bus is below the safe threshold before opening the module housingVerzichten Sie niemals auf diesen Schritt, selbst wenn das Modul mehrere Minuten abgeschaltet ist.

F5: Wird der A20B-2101-0787 speziell für CNC-Bearbeitungsanwendungen verwendet oder auch für Roboterantriebssysteme?

Die A20B-2101-Serie dient sowohl CNC-Werkzeugmaschinenantriebssystemen als auch FANUC-Roboter-Servoantriebsanwendungen, da die Antriebsarchitektur in diesen Produktlinien gemeinsam ist.Der spezifische Einsatz des A20B-2101-0787 hängt vom Hostsystem ab, in dem er installiert ist. Bestätigen Sie den Host-Systemtyp CNC oder Robotercontroller aus der Dokumentation des Antriebsmoduls, bevor Sie einen Ersatz beschaffen.
