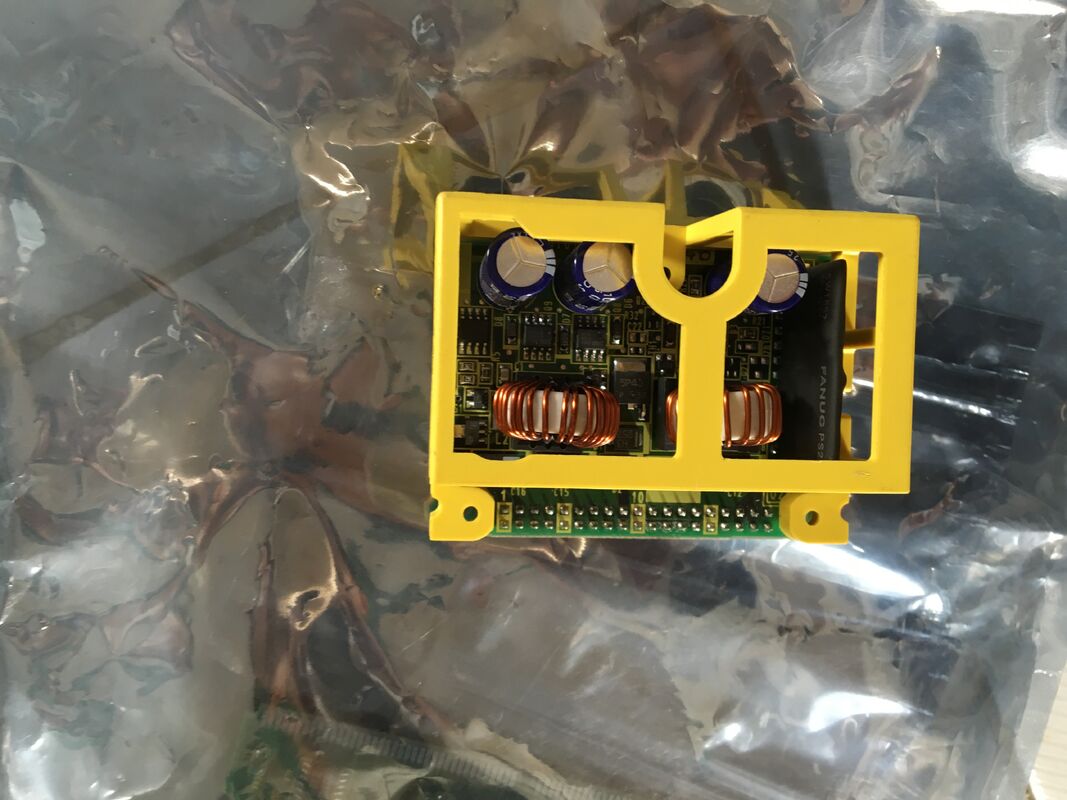

Fanuc A350-8101-T184 Leiterplatte

A350-8101-T184 FANUC CNC-PCB-Modul 7 Segmente LED / 24VDC / 15A / IP67

A350 Herstellungsnummern FANUC Internal PCB Reference

Bei der FANUC-Teilenummerung werden verschiedene Präfixkonventionen angewandt.Präfix A350Identifiziert die PCB-Fertigungsnummern von FANUC die interne Zeichnungsreferenz, die FANUC zur Identifizierung bestimmter PCB-Konstruktionen auf der Fertigungsebene von Leiterplatten verwendet.PCB mit der Nummer A350 sind echt

FANUC-entworfene Platten, die mit ihren kommerziellen Produktbaugruppen verbunden sind.

Die A350-8101-T184 ist eine solche herstellungsbezogene Leiterplatte, die in FANUC CNC-Maschinenanwendungen verwendet wird.

Schlüsselmerkmale

7-Segment-LED-Display

Das 7-Segment-LED-Display liefert eine numerische oder alphanumerische Statusanzeige, die direkt an der Montagestelle der Leiterplatte sichtbar ist.7-Segment-LED-Displays dienen üblicherweise als:

Alarmcode zeigt an:Servo- und Spindelverstärker verwenden 2-stellige 7-Segment-LEDs, um Fehlercodes anzuzeigen, wenn ein Alarm aktiviert ist.Der Code, der auf dem LED-Display des Verstärkers sichtbar ist, identifiziert den Fehlertyp direkt, ohne dass der Zugriff auf den CNC-Bedienbildschirm erforderlich ist.

Statusindikatoren:Der normale Betriebszustand, der Bereitschaftszustand und der Startfortschritt können durch definierte LED-Segmentmuster angezeigt werden.

Diagnose:Während der Inbetriebnahme oder Fehlerbehebung bietet das 7-Segment-Display eine erstklassige diagnostische Anzeige an der Hardware, ohne dass ein Laptop oder ein externer Monitor benötigt wird.

Anwendungsszenarien

CNC-Maschinenabschnitt I/O mit LED-Status:Ein CNC-Werkzeugmaschine montiert die A350-8101-T184 in einem versiegelten Gehäuse in der Nähe des Arbeitsbereichs.von dem Bediener ohne Blick auf das Haupt-CNC-Panel ablesbar.

Anzeige des Status des Antriebsmoduls:Ein FANUC-Antriebsmodul in der Maschine enthält das A350-8101-T184 als Front-LED-Status-PCB.Die IP67-Bewertung des Brettes schützt vor Kühlmittelnebeln, die den Antriebsbereich dieser Maschinenkonfiguration erreichen.

Maschinenersatz-PCB:Eine CNC-Maschine entwickelt einen Fehler, der auf die Leiterplatte A350-8101-T184 zurückzuführen ist.

Häufig gestellte Fragen

F1: Was bedeutet das Präfix A350 im Vergleich zu den FANUC-Teilnummern A16B oder A20B?

Das Präfix A350 kennzeichnet eine FANUC-PCB-Fertigungsnummer (Zeichnung) ‡ eine interne Leiterplattenkonstruktionsreferenz, die im Herstellungsprozess von FANUC verwendet wird.Die Präfixe A16B und A20B sind Handelsteilnummern, die bei der Bestellung verwendet werden.Ein A350-Board ist ein echtes von FANUC entworfenes PCB, das einer kommerziellen Baugruppe mit einer anderen Bauteilnummer entsprechen kann oder direkt unter der Baureihennummer A350 gelagert und geliefert werden kann.

F2: Warum benötigt diese Leiterplatte einen IP67-Schutz statt eines Standard-Leiterplattenschutzes?

IP67-Schutz ist erforderlich, wenn das PCB in einer Umgebung installiert wird, in der es dem Kühlmittelspray, dem Abwasser oder der Kontamination durch Metallpartikel aus dem Schneidbereich ausgesetzt sein kann.Die meisten CNC-Controller-PCBs sind vollständig in versiegelten Schränken eingeschlossen und benötigen kein IP67Die IP67-Bewertung der A350-8101-T184 zeigt, dass sie für eine exponiertere Montageeigenschaft konzipiert ist ­ auf dem Maschinengehäuse, in einem maschinell montierten versiegelten Gehäuse,oder in einer Plattenposition, in der die Umweltbelastung Teil der Betriebsbedingungen ist.

F3: Kann die 24VDC-Versorgung für die A350-8101-T184 direkt von der CNC-Stromversorgung stammen?

Ja, vorausgesetzt, dass die 24 Volt-Schiene der CNC-Stromversorgung ausreichend Kapazität hat, um den 15 A-Strombedarf der A350-8101-T184 zusammen mit allen anderen 24 V-Ladungen im System zu versorgen.Wenn sich die Gesamtlast von 24 V der Nennleistung der Stromversorgung annähert, kann eine spezielle 24VDC-Versorgung für die Hochstrombelastungen (einschließlich der A350-8101-T184) geeignet sein.

F4: Welche Arten von 7-Segment-LED-Mustern werden als Statuscodes auf FANUC-Modulen verwendet?

FANUC verwendet 2-stellige 7-segmentierte LED-Displays auf Antriebsmodule (Servo, Spindel, Stromversorgung), um Zwei-Zeichen-Codes anzuzeigen.Normaler Betriebszustand wird in der Regel durch Strichzeichen oder spezifische Zahlenkombinationen angegeben. Alarmzustände zeigen numerische Codes an, z. B. "01" bis "99" für verschiedene Alarmkategorien.Die spezifischen Codes für jedes FANUC-Modul mit 7-Segment-Display sind im entsprechenden Modulwartungshandbuch dokumentiert..

F5: Wie wird die A350-8101-T184 ersetzt?

Die Ersatzmethode hängt davon ab, wie der A350-8101-T184 in der spezifischen Maschinenbaugruppe montiert wird.mit einer Breite von mehr als 20 mm,Wenn die T184-Leiste über einen Steckverbinder angeschlossen wird, ist der Austausch ein Feldservice.Die gesamte versiegelte Einheit muss möglicherweise ersetzt werden, nicht nur das PCB.- Bestätigen Sie die Montageanordnung aus der elektrischen Dokumentation der Maschine.
