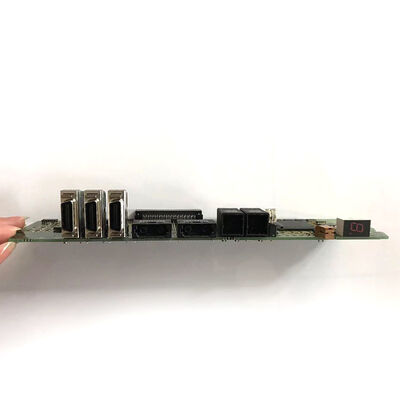

Fanuc A20B-2101-0041 Kontrollplatte A20B-2101-0041/06B

A20B-2101-0041 | FANUC Alpha-i aiSV 2-Achsen-HRV-Servoantriebsplatine – Zweikanal / 4–160 A / 200 V oder HV / A06B-6117-Serie

Alpha-i aiSV – FANUCs HRV-Servoantriebsgeneration

Die FANUC Alpha-i-Serie repräsentiert die Generation von Servo- und Spindelantriebsmodulen, die die ursprüngliche Alpha-Serie ablöste. Das Suffix „i“ kennzeichnet die i-Generation – mit High Response Vector (HRV)-Steuerung als entscheidendem technologischen Fortschritt.

HRV-Steuerung (High Response Vector).ist FANUCs Implementierung einer Stromregelung mit hoher Bandbreite für Servomotoren. HRV betreibt den Stromregelkreis mit einer deutlich höheren Aktualisierungsrate als frühere Antriebsgenerationen. Der schnellere Stromregelkreis ermöglicht es dem Servosystem, schneller auf Laststörungen zu reagieren und Positionsbefehlen bei hohen Geschwindigkeiten und Beschleunigungen präziser zu folgen – Eigenschaften, die für anspruchsvolle Bearbeitungsanwendungen wie Hochgeschwindigkeitsfräsen, Gewindeschneiden und mehrachsiges Konturieren von entscheidender Bedeutung sind.

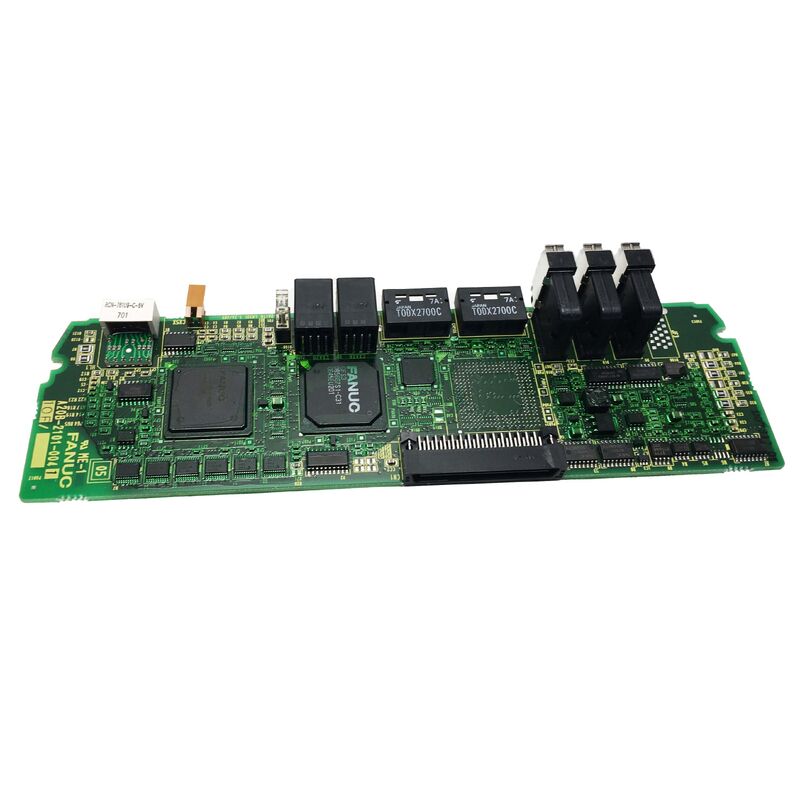

Die A20B-2101-0041 ist die Antriebsplatine, die diesen HRV-Steueralgorithmus in einem Zweikanal-Servoverstärkermodul (2 Achsen) implementiert.

Wichtige Spezifikationen

Dual Channel – zwei Achsen, ein Board

Der A20B-2101-0041 steuert zwei Servoachsen über eine einzige Platine. Beide Kanäle teilen sich die gleiche Platine, den gleichen HRV-Steuerprozessor und die gleichen Stromanschlüsse – aber jeder Kanal unterhält seinen eigenen unabhängigen Stromregelkreis.

In der Praxis bedeutet diese Dual-Channel-Architektur:

Achsenunabhängigkeit:Ein Überstromereignis oder ein Motorfehler an einer Achse löst diesen Kanal unabhängig aus. Die andere Achse arbeitet möglicherweise weiter, wenn der Fehler auf einen Kanal beschränkt ist.

Sammelbus:Beide Achsen nutzen denselben DC-Bus-Abschnitt des Verstärkermoduls und teilen sich die Kondensatorbank und die Verbindung zum PSM (Stromversorgungsmodul). Ein Zwischenkreisfehler betrifft beide Kanäle gleichzeitig.

Gleichzeitiges Update:Beide Achskanäle werden im selben HRV-Verarbeitungszyklus aktualisiert, wodurch die für die mehrachsige Konturierung erforderliche Zeitsynchronisation erhalten bleibt.

Anwendungsszenarien

Austausch der SVM2 aiSV-Laufwerksplatine:Ein Bearbeitungszentrum entwickelt einen Servoalarm auf einer oder beiden Achsen eines FANUC aiSV-Servomoduls. Die Antriebsdiagnose lokalisiert den Fehler auf der Platine A20B-2101-0041. Der Austausch durch eine getestete Platine und die korrekte Snap-Fit-Installation stellen die Servofunktionen beider Achsen wieder her.

Hochgeschwindigkeits-Kontur-CNC:Ein 2-Achsen-CNC-System zur Hochgeschwindigkeits-Konturbearbeitung erfordert die HRV-Steuerungsfähigkeit der aiSV-Serie. Der A20B-2101-0041 verfügt über die zweikanalige HRV-Steuerplatine, die bei anspruchsvollen Profilen eine präzise Stromschleifenreaktion für beide Achsen gewährleistet.

FAQ

F1: Was ist der Unterschied zwischen der Alpha-Serie SVM2 und dem Alpha-i aiSV, in dem dieses Board verwendet wird?

Die ursprüngliche SVM2 der Alpha-Serie verwendet Steuerplatinen der Reihe A20B-2001-0931 und basiert auf einer früheren Servosteuerungsarchitektur. Die Alpha-i aiSV-Serie – unter Verwendung des A20B-2101-0041 – implementiert eine HRV-Steuerung (High Response Vector) mit einer schnelleren Aktualisierungsrate des Stromregelkreises. Die HRV-Verbesserung führt zu einer besseren Servosteifigkeit, einem geringeren Schleppfehler bei hohen Vorschubgeschwindigkeiten und einer verbesserten Störungsunterdrückung. Dies sind die praktischen Unterschiede in der Bearbeitungsleistung zwischen den beiden Generationen.

F2: Kann der A20B-2101-0041 separat oder nur als Teil eines kompletten Moduls geliefert werden?

DNC Electronics und einige Serviceorganisationen liefern nur das komplette A06B-6117 aiSV-Modul und nicht die Antriebsplatine A20B-2101-0041 einzeln. Dies liegt daran, dass beim Austausch auf Platinenebene sowohl die Steuerplatine (A20B-2101-0041) als auch die zugehörige Verdrahtungsplatine korrekt angepasst und zusammengebaut werden müssen. Durch die Bereitstellung und Prüfung des kompletten Moduls wird sichergestellt, dass der Antrieb wieder die volle Spezifikation erreicht. Einige Anbieter bieten die Einzelplatine an; Überprüfen Sie den Lieferumfang und die Garantiebedingungen bei der jeweiligen Quelle.

F3: Welche Begleitplatinen werden neben der A20B-2101-0041 in einem kompletten aiSV-Modul benötigt?

Das komplette A06B-6117 aiSV-Modul enthält die Antriebs-/Steuerplatine A20B-2101-0041 und eine dazugehörige Verdrahtungsplatine. Die Verdrahtungsplatine stellt die physischen Anschlüsse bereit – die DC-Bus-Eingangsklemmen, die Ausgangsklemmen für dreiphasige Motoren und die Encoder-Feedback-Anschlüsse für beide Achsen. Der A20B-2101-0041 ist die aktive Verarbeitungsschicht, die das Schalten der Leistungsgeräte steuert. Für ein funktionsfähiges Modul werden beide Platinen benötigt.

F4: Muss der A20B-2101-0041 nach der Installation neu programmiert werden?

Die A20B-2101-0041 ist eine Hardware-Steuerplatine. Servoparameter – Achsverstärkungen, Motor-ID-Codes, Stromgrenzen – werden im Parameterspeicher der CNC gespeichert, nicht auf der Servoantriebsplatine. Nach dem Einbau der Ersatzplatine und dem Einschalten des Systems wendet die CNC die vorhandenen Servoparameter über die FSSB-Kommunikationsverbindung an. Es ist keine separate Platinenprogrammierung erforderlich. Stellen Sie jedoch sicher, dass die Achsenservobereitschaft erreicht ist, und bestätigen Sie den korrekten Servobetrieb bei niedriger Geschwindigkeit, bevor die vollständige Produktion wieder aufgenommen wird.

F5: Welche Servoalarme weisen darauf hin, dass der A20B-2101-0041 ausgefallen ist und nicht der Motor oder die Verkabelung?

Zu den Alarmen, die auf die Antriebsplatine (und nicht auf den Motor oder die Verkabelung) hinweisen, gehören: FSSB-Kommunikationsalarme, die beide Kanäle desselben Moduls gleichzeitig betreffen (beide Achsen auf derselben aiSV-Platine gehen gleichzeitig in den Alarmzustand); Anhaltende SV-Alarme bei korrekter Motor- und Encoderverkabelung bestätigt; und HRV-spezifische Alarmcodes, die auf interne Verarbeitungsfehler des Antriebs und nicht auf externe Schaltkreisbedingungen hinweisen. Ein Einzelachsen-Alarm mit bestätigter korrekter Verkabelung weist normalerweise auf den Motor, den Encoder oder das Leistungsgerät für diese bestimmte Achse und nicht auf die Steuerplatine hin.
