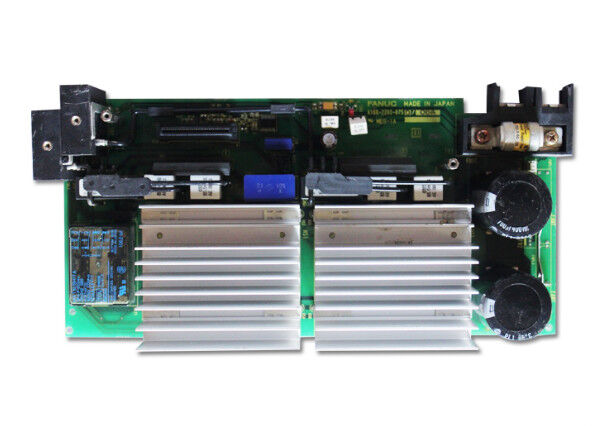

A16B-2202-0753 Fanuc A16B22020753 Brett in gutem Zustand geprüft

A16B-2202-0753 | FANUC Alpha SVM2-12/12 Servoverstärkerplatine – Typ-A- und FSSB-Schnittstelle / 24-VDC-Logik / Überstrom- und Übertemperaturschutz

SVM2-12/12 – Zwei Achsen, ein Modul

Das FANUC Alpha SVM2-12/12 ist ein zweiachsiges Servoverstärkermodul. „SVM2“ bedeutet zwei Achsen in einem physischen Gehäuse. „12/12“ gibt einen kontinuierlichen Nennausgangsstrom von 12 A für jede der beiden Achsen an. Die beiden Servomotoren – einer pro Achse – werden unabhängig voneinander angetrieben, jedoch über dieselbe gemeinsame DC-Bus-Verbindung innerhalb des Moduls.

Die A16B-2202-0753 ist die Leiterplatte in diesem Modul – die Steuerelektronik, die Servobefehle von der CNC interpretiert, die Stromregelkreise für beide Achsen betreibt, Encoder-Feedback verarbeitet, Schutzlogik ausführt und Gate-Antriebssignale für die Leistungsgeräte erzeugt.

Wichtige Spezifikationen

Schutzfunktionen

Der A16B-2202-0753 implementiert einen Schutz für beide Achskanäle:

Überstromschutz:Erkennt, dass der Ausgangsstrom sichere Grenzwerte überschreitet, und schaltet den Antrieb ab, bevor die Leistungsgeräte beschädigt werden.

Überspannungsschutz:Überwacht die DC-Busspannung. Wenn die Busspannung über das Nennmaximum ansteigt (aufgrund von Regeneration oder Versorgungstransienten), wird die Schutzschaltung ausgelöst.

Kurzschlussschutz:Erkennt einen niederohmigen Fehler an den Motorklemmen oder im Motorkabel und schaltet den betroffenen Achsausgang sofort ab.

Übertemperaturschutz:Überwacht die Kühlkörpertemperatur über einen Thermistor. Steigt die Temperatur auf die Alarmschwelle, schaltet der Antrieb ab, bevor es zu thermischen Schäden kommt.

Anwendungsszenarien

SVM2-12/12 PCB-Fehler:Ein Zwei-Achsen-Servoverstärkermodul erzeugt einen Achsenalarm, der nicht gelöscht werden kann. Die Verdrahtungsplatine und die Leistungsgeräte werden ordnungsgemäß getestet. Als Fehlerquelle wird die Steuerplatine A16B-2202-0753 identifiziert. Beim Austausch werden beide Achskanäle wiederhergestellt.

FSSB-zu-Typ-A-System:Ein Bearbeitungszentrum mit Typ-A-Servoantrieben wird mit einem FSSB-fähigen Ersatz SVM2-12/12 aufgerüstet. Die Platine A16B-2202-0753 bedient beide Varianten ohne Modifikation.

FAQ

F1: Ist A16B-2202-0753 die Verdrahtungsplatine oder die Steuerplatine im SVM2-12/12?

Die A16B-2202-0753 ist die Steuerplatine (die elektronische Verarbeitungsschicht). Die Verdrahtungsplatine – die passive Anschlussschnittstellenschicht – ist A16B-2202-0750, eine separate Platine, die die physischen Verbindungen zum DC-Bus, den Motorkabeln, den Encoderanschlüssen und dem CNC-Schnittstellenkabel verwaltet. Die beiden Platinen arbeiten im Modulgehäuse SVM2-12/12 zusammen.

F2: Erfordert der Austausch des A16B-2202-0753 Änderungen der Servoparameter?

Nein. Servoparameter (Achsenverstärkungen, Encodertyp, Stromgrenzen) werden im Hauptparameterspeicher der CNC gespeichert, nicht auf der Platine des Servoverstärkers. Durch den Austausch des A16B-2202-0753 wird die Steuerungshardware wiederhergestellt, ohne dass sich dies auf den Parametersatz der CNC auswirkt. Überprüfen Sie nach dem Einbau des Ersatzes, ob alle Achsen bei niedriger Geschwindigkeit den Servo-Bereitschaftsstatus erreichen, bevor Sie die Maschine wieder in den vollen Produktionszyklus versetzen.

F3: Mit welcher DC-Busspannung wird der SVM2-12/12 betrieben?

Der SVM2-12/12 bezieht seine Energie aus dem vom PSM (Power Supply Module) versorgten DC-Bus, der 283–325 VDC von einem 200–230 VAC-Eingang liefert. Bei den in der Spezifikation genannten 24 V Gleichstrom handelt es sich nur um die Logik-/Schnittstellenversorgung für die Steuerplatine, nicht um die Motorantriebsspannung. Die Motorendstufe wird über den Hochspannungs-Gleichstrombus betrieben.

F4: Kann der A16B-2202-0753 unabhängig ausgetauscht werden, ohne das komplette SVM2-12/12-Modul zu entfernen?

Die Platine ist eine interne Komponente des SVM2-12/12-Moduls. Um auf die A16B-2202-0753 zugreifen zu können, muss das Modul aus dem Antriebsschrank entnommen und geöffnet werden. Anschließend kann die Leiterplatte entnommen und ausgetauscht werden, während die Verdrahtungsplatine im Modulgehäuse verbleibt. Nach dem Zusammenbau wird das Modul neu installiert und getestet. Das vollständige Entfernen des Moduls ist erforderlich, der Austausch erfordert jedoch keine Neuverkabelung außerhalb des Moduls.

F5: Was ist der Unterschied zwischen A16B-2202-0750, 0751, 0752 und 0753 in der SVM2-Serie?

Dies sind verschiedene Platinen für unterschiedliche SVM2-Stromstärkenkonfigurationen:

• A16B-2202-0750: Verdrahtungsplatine für SVM2-12/12
• A16B-2202-0751: Verdrahtungsplatine für SVM2-12/20
• A16B-2202-0752: Verdrahtungsplatine für SVM2-20/20
• A16B-2202-0753: Steuerplatine für SVM2-12/12 (Typ-A und FSSB)

Die Verdrahtungsplatinen (0750–0752) verwalten die physischen Steckerkonfigurationen für verschiedene Stromstärken. Bei der A16B-2202-0753 handelt es sich um die Steuerplatine, nicht um eine Verdrahtungsplatine. Bestellen Sie nach der genauen Teilenummer, um zu vermeiden, dass Sie den falschen Komponententyp erhalten.
