Mitsubishi MC1619-1 | M3/MC-Serie Leiterplatte für MELDAS M300 CNC — Teilenummer A3002, neu und generalüberholt verfügbar

Übersicht

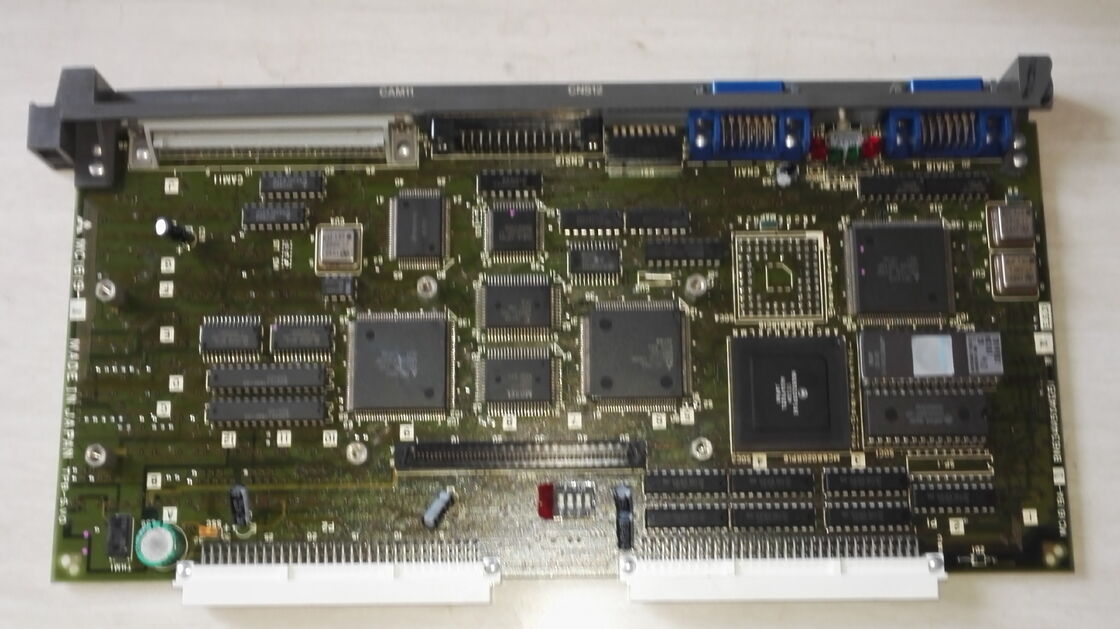

Die Mitsubishi MC1619-1 (Katalognummer A3002) ist eine Leiterplatte aus der M3/MC-Serie, die für die Mitsubishi MELDAS M300 CNC-Steuerungsplattform entwickelt wurde.

Wie alle Leiterplatten der M3/MC-Board-Familie ist sie eine anwendungsspezifische Komponente — konfiguriert für eine definierte Funktion innerhalb der Steuerungsarchitektur des M300-Systems und nicht austauschbar mit Boards anderer CNC-Generationen ohne bestätigte Kompatibilitätsprüfung.

Die MELDAS M300-Serie nimmt einen bedeutenden Platz in der CNC-Geschichte ein: Eingeführt 1986 als der weltweit erste 32-Bit-CNC-Prozessor, setzte sie den Maßstab für Hochleistungs-Werkzeugmaschinensteuerungen in den späten 1980er und frühen 1990er Jahren.

Viele mit M300 ausgestattete Drehzentren, Bearbeitungszentren und Mehrachsenmaschinen aus dieser Ära sind auch heute noch in Produktionsumgebungen in Betrieb, gestützt auf die robuste Konstruktion der Plattform und die fortlaufende Verfügbarkeit von Ersatzplatinen — genau das, was die MC1619-1 adressiert.

Wenn eine Leiterplatte in einem M300-System ausfällt, stoppt die Maschine.

Es gibt keine Umgehungslösung, keine Parameteranpassung, die die Funktion wiederherstellt, wenn die Hardware einer Platine ausgefallen ist. Die Beschaffung der richtigen Ersatzplatine — mit einer bestätigten Teilenummer, die mit dem Etikett der installierten Platine übereinstimmt — ist der direkte Weg zurück zur Produktion.

Die MC1619-1 ist in neuem (A3002) und werkseitig geprüftem, generalüberholtem (MC1619-1-EX, A3002EX) Zustand erhältlich, wobei die generalüberholte Variante von qualifizierten Mitsubishi-Reparaturtechnikern vollständig bewertet und auf die ursprünglichen Spezifikationen zurückgesetzt wurde.

Wichtige Produktinformationen

Die MELDAS M300-Plattform — Kontext für die MC1619-1

Die M300-Serie war das Flaggschiff-CNC-Steuerungssystem von Mitsubishi Electric für den größten Teil des Zeitraums zwischen seiner Einführung 1986 und der Einstellung 1994.

Aufgebaut um eine 32-Bit-Prozessorarchitektur zu einer Zeit, als 16-Bit der Industriestandard war, lieferte die M300 die Verarbeitungsgeschwindigkeit und Mehrachsen-Koordinationsfähigkeit, die die Hochleistungs-Werkzeugmaschinen dieser Ära benötigten.

Sie wurde von der M500-Serie abgelöst, die die Fähigkeiten der M300 fortführte und gleichzeitig das Design des Antriebsschranks verdichtete.

Die M3/MC-Leiterplattenfamilie ist die Hardware-Schicht, die die Steuerungsfunktionen der M300 implementiert.

Die Familie umfasst Platinen, die das gesamte Spektrum der CNC-Steuerungsaufgaben abdecken: Haupt-CPU- und Speicherplatinen, Display-Schnittstellenplatinen, System-ROM-Platinen, Sequenzgeräteplatinen, Backplane- und Verbindungsbaugruppen sowie spezialisierte Funktionsplatinen.

Jede Platine trägt eine eindeutige Teilenummer in der MC-Präfix-Serie und belegt einen definierten Steckplatz oder eine Position in der Backplane des M300-Steuerungsschranks.

Die MC1619-1 passt in diese Familie als eine Komponente, deren spezifische Rolle innerhalb des M300-Systems durch die physische Installation und die Systemdokumentation, die mit der Maschine, auf der sie installiert ist, verbunden ist, bestätigt wird.

Der MEAU-Ersatzteilportal und das Servicenetzwerk von Mitsubishi Electric halten die M3/MC-Board-Familie verfügbar, um M300-ausgestattete Maschinen über ihre verlängerte Lebensdauer zu unterstützen — eine Verpflichtung zur Unterstützung von Altsystemen, die sowohl die fortlaufende Aktivität der installierten Basis als auch die praktische Unmöglichkeit, alle M300-ausgestatteten Maschinen gleichzeitig aufzurüsten, widerspiegelt.

Neu vs. Generalüberholt — Auswahl des richtigen Lieferzustands

Die MC1619-1 ist in zwei bestätigten Lieferzuständen über das autorisierte Teile-Netzwerk von Mitsubishi Electric erhältlich.

Der Neuzustand (A3002) ist die ursprüngliche, unreparierte, fabrikneue Platine — dieselbe Komponente, die während der Produktionslaufzeit der M300 in einer neuen Maschine installiert worden wäre.

Neue Platinen tragen vollständige Werksspezifikationen und, wo über das autorisierte Mitsubishi-Teile-Netzwerk verfügbar, die Herstellergarantiebedingungen für Ersatzteile. Für Maschinen, bei denen das Teil neu erhältlich ist und das Budget es zulässt, bietet der Neuzustand die maximale anfängliche Lebenserwartung.

Der generalüberholte Zustand (MC1619-1-EX, A3002EX) ist eine Platine, die von qualifizierten Reparaturtechnikern von Mitsubishi Electric zurückgegeben, bewertet, bei Bedarf repariert und auf die ursprünglichen Werksspezifikationen getestet wurde.

Die generalüberholten Platinen von Mitsubishi werden getestet, um zu überprüfen, ob sie die gleichen elektrischen und funktionalen Spezifikationen wie neue Platinen erfüllen, bevor sie wieder auf Lager genommen werden.

Die generalüberholte Variante wird durch die einjährige Mitsubishi-Garantie auf generalüberholte Teile unterstützt — eine aussagekräftige Zusicherung, da die Reparaturarbeiten vom eigenen technischen Personal des OEMs und nicht von einem Drittanbieter durchgeführt wurden.

Für M300-Maschinen, die in Produktionsumgebungen betrieben werden, in denen die Minimierung von Ausfallkosten Priorität hat, bietet die generalüberholte Variante in der Regel den schnelleren Weg zur Lagerverfügbarkeit, insbesondere für Platinen, deren neuer Lagerbestand über die Jahrzehnte seit der Einstellung der M300 aufgebraucht wurde.

Bestätigen Sie die Verfügbarkeit beider Zustände zum Zeitpunkt der Bestellung, da die Lagerbestände schwanken.

Identifizierung der richtigen Platine — Überprüfung der Teilenummer

Der wichtigste Schritt vor der Bestellung eines M300-Leiterplattensubstituts ist die direkte physische Überprüfung der Teilenummer auf dem Etikett der ausgefallenen Platine.

Die M3/MC-Serie enthält viele Platinen mit ähnlichen Präfixstrukturen — MC415, MC431, MC721, MC943A, MC0119, MC161-1, MC1619-1 und andere —, die sich in ihrer Funktion unterscheiden und trotz oberflächlicher Ähnlichkeiten der Teilenummern nicht austauschbar sind.

Das Etikett MC1619-1 auf der installierten Platine, abgeglichen mit der Katalognummer A3002, bestätigt den korrekten Ersatz.

Die gleichwertigen Bezeichnungen MC16191 (ohne Bindestriche) sind dieselbe Teilenummer, die ohne Satzzeichen referenziert wird, wie sie in einigen Beschaffungs- und Datenbanksystemen vorkommt, die keine Bindestriche in Feldern für Teilenummern unterstützen.

Wenn das Etikett der ausgefallenen Platine beschädigt, fehlt oder unleserlich ist, erfordert die Identifizierung des richtigen Ersatzes den Zugriff auf die Wartungsdokumentation der Maschine — insbesondere das Hardware-Anschluss- und Teilehandbuch für die M300-Variante der Maschine.

Der Versuch, nur anhand des physischen Formfaktors zu substituieren, ist in der M3/MC-Serie nicht zuverlässig, da mehrere Platinen denselben mechanischen Raum einnehmen, aber unterschiedliche Funktionen ausführen.

Handhabung, ESD-Schutz und Installation

Alle Leiterplatten der M3/MC-Serie, einschließlich der MC1619-1, sind statikempfindliche elektronische Baugruppen. Schäden durch elektrostatische Entladung (ESD) sind eine Hauptursache für vorzeitiges Versagen von Leiterplatten in industrieller Elektronik, und sie sind besonders heimtückisch, da ESD-Schäden möglicherweise kein sofortiges Versagen verursachen — stattdessen latente Schäden verursachen, die sich Monate nach dem schädigenden Ereignis als intermittierende Fehler oder reduzierte Lebensdauer manifestieren.

Die korrekte Handhabung erfordert ein ESD-Armband, das mit einer bekannten Erdung verbunden ist, eine ESD-sichere Arbeitsfläche und eine antistatische Verpackung während des Transports. Die Platine sollte erst unmittelbar vor der Installation aus ihrer ESD-Tasche genommen werden.

Die Stromversorgung des M300-Steuerungsschranks muss vollständig getrennt und ausgeschaltet sein, bevor die ausgefallene Platine entfernt und die Ersatzplatine installiert wird — ein Hot-Swap von M300-Platinen wird nicht unterstützt und birgt das Risiko, sowohl die Platine als auch die Backplane des Steuerungsschranks zu beschädigen.

Nach der Installation sollten die Maschinenparameter mit dem Backup des Maschinenherstellers oder Bedieners abgeglichen werden, bevor die Produktion wieder aufgenommen wird, da einige Platinensubstitute die Parameterhaltung beeinflussen können, abhängig von der Rolle der Platine in der Speicherarchitektur der M300.

FAQ

F1: Wie bestätige ich, dass die MC1619-1 der richtige Ersatz für meine Maschine ist?

Lesen Sie die Teilenummer, die direkt auf dem Etikett der ausgefallenen Platine gedruckt ist — das Etikett der Platine ist die definitive Identifizierung. Gleichen Sie die Etikettnummer mit dem Teilekatalog der M3/MC-Serie von Mitsubishi oder dem Hardware-Wartungshandbuch der Maschine ab, um zu bestätigen, dass die Katalognummer A3002 übereinstimmt.

Verlassen Sie sich nicht allein auf die Position der Platine oder das physische Erscheinungsbild, da mehrere Platinen der M3/MC-Serie ähnliche Formfaktoren aufweisen. Wenn das Etikett der Platine beschädigt ist, konsultieren Sie das Anschluss-Handbuch der Maschine oder kontaktieren Sie das Mitsubishi Electric Teile-Support-Team mit dem Maschinenmodell und der Seriennummer.

F2: Was ist der Unterschied zwischen MC1619-1 (A3002) und MC1619-1-EX (A3002EX)?

Die MC1619-1 (A3002) ist eine neue, unreparierte Platine mit ursprünglicher Werksspezifikation. Die MC1619-1-EX (A3002EX) ist die generalüberholte Variante — eine zurückgegebene Platine, die von qualifizierten Technikern von Mitsubishi Electric getestet, bei Bedarf repariert und auf die ursprünglichen Spezifikationen zurückgesetzt wurde. Generalüberholte Platinen werden durch die einjährige Mitsubishi-Garantie auf generalüberholte Teile unterstützt.

Für die meisten Wartungsanwendungen ist jeder Zustand elektrisch gleichwertig; die Wahl hängt in der Regel von Verfügbarkeit und Kosten ab, wobei generalüberholte Platinen oft eine bessere Lagerverfügbarkeit für ältere Teilenummern bieten.

F3: Die M300 CNC wurde 1994 eingestellt — können Ersatzplatinen noch beschafft werden?

Ja. Mitsubishi Electric hält Ersatzteile für ältere CNC-Generationen weit über das Produktionsende der Plattform hinaus verfügbar, als Teil seines Engagements zur Unterstützung installierter Maschinenbasen.

Die Platinen der M300-Serie bleiben über das autorisierte Teileportal und Servicenetzwerk von Mitsubishi Electric Americas (MEAU) in neuem und generalüberholtem Zustand erhältlich, je nach Lagerbestand.

Die Verfügbarkeit spezifischer Teilenummern variiert im Laufe der Zeit und sollte zum Zeitpunkt des Bedarfs bestätigt werden. Drittanbieter von CNC-Teilen halten ebenfalls Bestände von Platinen der M300-Serie, typischerweise in getestetem Gebraucht- oder repariertem Zustand.

F4: Sollten die CNC-Parameter vor dem Austausch einer M3/MC-Serie-Leiterplatte gesichert werden?

Ja, immer. Die Parameter-Sicherung vor jedem Platinenaustausch ist Standardpraxis bei CNC-Systemen, unabhängig von der spezifischen Funktion der Platine. Bei der M300 werden NC-Parameter, SPS-Programme und Werkzeugdaten in batteriegepuffertem RAM auf bestimmten Platinen der M3/MC-Architektur gespeichert.

Der Austausch einer Platine, die Teil dieser Speicherstruktur ist — oder der Austausch jeder Platine bei ausgeschaltetem System — birgt das Risiko eines Parameterverlusts, den eine aktuelle Sicherung vermeidet.

Wenn keine Sicherung vorhanden ist, müssen die Maschinenparameter manuell aus der Originaldokumentation des Maschinenherstellers neu eingegeben werden, bevor die Produktion sicher wieder aufgenommen werden kann.

F5: Welche ESD-Vorsichtsmaßnahmen sind bei der Handhabung der MC1619-1 erforderlich?

Die MC1619-1 ist, wie alle Leiterplatten der M3/MC-Serie, eine statikempfindliche Baugruppe. Verwenden Sie immer ein geerdetes ESD-Armband, das mit einer verifizierten Erdung verbunden ist, wenn Sie die Platine handhaben. Arbeiten Sie auf einer ESD-sicheren Matte.

Bewahren Sie die Platine bis zum Moment der Installation in ihrer antistatischen Verpackung auf. Stellen Sie sicher, dass der M300-Steuerungsschrank ausgeschaltet und der Hauptschalter verriegelt ist, bevor Sie die ausgefallene Platine entfernen oder die Ersatzplatine installieren.

Vermeiden Sie es, die Komponenten-Seite der Platine oder die Steckverbinderkontakte mit bloßen Händen zu berühren.

Diese Vorsichtsmaßnahmen gelten sowohl für die Entfernung der ausgefallenen Platine als auch für die Installation der Ersatzplatine — ESD-Schäden an einer neuen Platine während der Installation sind genauso kostspielig wie der ursprüngliche Ausfall.
