FANUC A16B-1212-0211 Schematisches Schaltkreislaufdiagramm der Speicherplatte Modell 0

A16B-1212-0211∙ FANUC-Serie 0-C (F0C) Speicherplatte

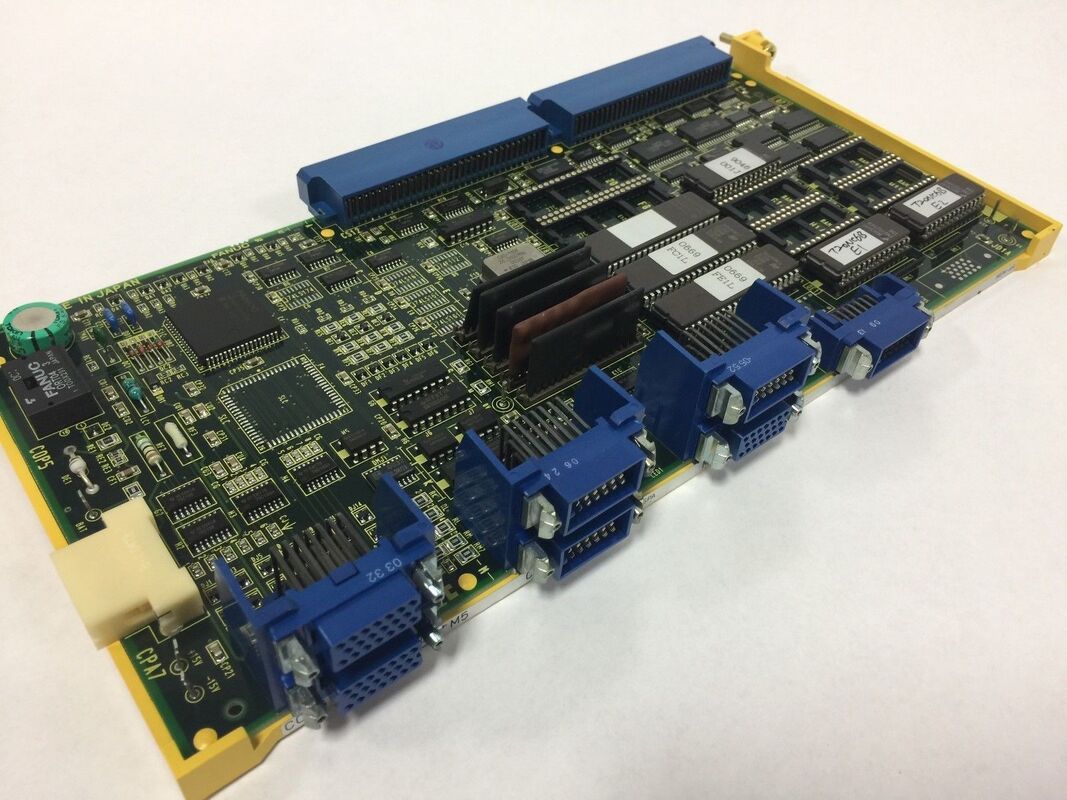

Die Speicherplatine in einer CNC-Serie 0-C

In der CNC-Architektur der FANUC-Serie 0-C (F0C) ist die Speicherplatine die Platine, die alle Daten speichert und bedient, die die CNC zum Funktionieren benötigt:

CNC-Systemsoftware:Die maschinelle ausführbare Firmware, die definiert, wie die CNC den G-Code interpretiert, Achsenbewegung steuert, die Spindel steuert und die Bedienoberfläche verwaltet, die alle von der Speicherplatine geladen werden.

PMC-Leiterprogramm:Die Maschinensequenzlogik (das eingebettete PLC-Programm), die Kühlmittel, Werkzeugwechsler, Türschlösser und alle Maschinenperipherie-Sequenzen steuert.Das Leiterprogramm wird in der Speicherplatine gespeichert und in jedem PLC-Scan-Zyklus von ihr ausgeführt.

CNC-Bearbeitungsprogramme:Die vom Bediener oder Programmierer erstellten Teilprogramme, die im Programmspeicherbereich der CNC gespeichert sind.Die Kapazität der Speicherplatte bestimmt, wie viele und wie große Programmbibliotheken die CNC aufnehmen kann.

Parameter:Maschinenspezifische Konfigurationsdaten: Achsabordnungen, Kompensationswerte, Geschwindigkeitsbegrenzungen,und PMC-Daten, die eine allgemeine CNC-Steuerung mit der spezifischen Maschine, auf der sie installiert ist, korrekt verhalten.

Die A16B-1212-0211 ist die Speicherplatine, die alle diese Daten für das F0C CNC-System trägt.

Wichtige Produktinformationen

Speicherplattenvarianten ¥ 0210, 0211, 0216 im Kontext

Die Serie 0-C verwendete mehrere Speicherplattenvarianten in der Serie A16B-1212-021x, jede mit leicht unterschiedlichen Fähigkeiten:

A16B-1212-0210:Die einfache 0-C-Speicherplatine ohne serielle Spindelausgabe.Monochrome Grafiken, und RS-232C Kommunikation.

A16B-1212-0211:Eine Variante der gleichen 021x-Speicherplattenfamilie, die F0C-CNC-Steuerungskonfigurationen mit einer spezifischen Kombination aus Speicherkapazität und Schnittstellenfunktionen bedient.

A16B-1212-0216:Die 0-C-Serie-Speicherplatte, die eine faseroptische Serienspinde-Schnittstelle hinzufügt, die es der CNC ermöglicht, über die digitale Serienverbindung mit den seriellen Spindeldrehwerken der späteren Generation von FANUC zu kommunizieren.

Anwendungsszenarien

Ausfall der CNC-Speicherplatte:Ein FANUC 0-MC-Bearbeitungszentrum entwickelt Systemwarnsignale, insbesondere RAM-Paritätswarnsignale (910 oder 911), die auf Fehler der Speicherintegrität hinweisen.Nach der Bestätigung der Stromversorgung und der Sitzplätze sind korrekt, wird die Speicherplatine A16B-1212-0211 als Fehler identifiziert. Eine Ersatzplatine, die mit dem PMC-Programm der Maschine und den CNC-Parametern aus dem Backup geladen ist, stellt die Maschine wieder in den vollen Betrieb.

Präventiver Ersatz der Speicherplatte:Bei einem 0-TC-Drehwerk, das einer CNC-Renovierung unterzogen wird, wird die Speicherplatine im Rahmen einer systematischen Komponentenerneuerung ersetzt.Die neue A16B-1212-0211 setzt die Lebensdauer der Speicherplatte zurück, ohne dass PMC neu programmiert oder Parameter wieder eingegeben werden müssen, da der Inhalt aus dem Backup des Maschinenherstellers neu geladen wird.

Häufig gestellte Fragen

F1: Was geschieht mit CNC-Programmen, wenn die A16B-1212-0211 ersetzt wird?

Die in der batteriebetriebenen RAM gespeicherten Programme und Parameter gehen beim Ersetzen der Speicherplatte verloren.Sicherung aller CNC Programme, Werkzeugverschiebungen, Arbeitsverschiebungen, Maschinenparameter und das PMC-Leiterprogramm auf ein externes Gerät (RS-232C Backup-PC, Speicherkarte, Kassetten für ältere 0-C-Systeme).Nach dem Einbau der Ersatzteile, alle gesicherten Daten wiederherzustellen.

F2: Wie wird das PMC-Programm auf den Ersatz A16B-1212-0211 geladen?

Das PMC-Leiterprogramm für den 0-C wird in der Regel in einem speziellen PMC-ROM-Chip oder einer PMC-Programmsicherungsdatei gespeichert.Wenn das PMC-Programm der Maschine in ROM-Chips auf einem separaten PMC-Board (z. B. einem PMC-M) gespeichert istWenn das PMC-Programm im RAM des Speicherplatins gespeichert ist, stellt es nach dem Einbau des neuen Platins aus einem Backup wieder her.Für Maschinen, bei denen das Backup des ursprünglichen Maschinenbauer nicht mehr vorhanden ist, muss das PMC-Programm möglicherweise aus der Maschinendokumentation neu erstellt werden.

F3: Was zeigt der RAM-Paritäts-Alarm (910 oder 911) auf einer CNC der Serie 0-C an?

RAM-Paritätswarn 910 zeigt einen Paritätsfehler im Daten-RAM der CNC an und Alarm 911 zeigt einen Paritätsfehler im Programm-RAM an.Beide deuten auf einen Fehler der Speicherintegrität hin. Entweder die RAM-Chips auf der Speicherplatine haben Fehler entwickelt., oder die Batterie der Speicherplatine ist ausgefallen und hat den batteriebetriebenen RAM-Speicher bei einem Stromausfall Daten verlieren lassen.Überprüfen Sie die Backup-Batterie Spannung zuerst, bevor Sie die Schlussfolgerung, dass die Speicherplatte selbst versagt hat.

F4: Was ist der Unterschied zwischen PMC-L und PMC-M auf der Serie 0-C, und hat die Wahl Auswirkungen auf die Speicherplatine?

PMC-L (Ladder) ist die einfachere PMC-Variante, die in die 0-C-Speicherplatine selbst integriert ist.PMC-M (Master) ist eine leistungsfähigere PMC-Variante, die eine separate dedizierte PMC-Platine (wie A16B-1211-0910) für komplexere Maschinensequenzlogik verwendet. Bei Systemen, die PMC-M verwenden, wird die eingebaute PMC-L-Funktion der Speicherplatine nicht verwendet, und das PMC-Programm befindet sich auf der separaten PMC-Platine und nicht auf A16B-1212-0211.Wenn man weiß, welchen PMC-Typ die Maschine verwendet, wird bestimmt, welches Programm aus der Speicherplatine speziell gesichert werden muss..
