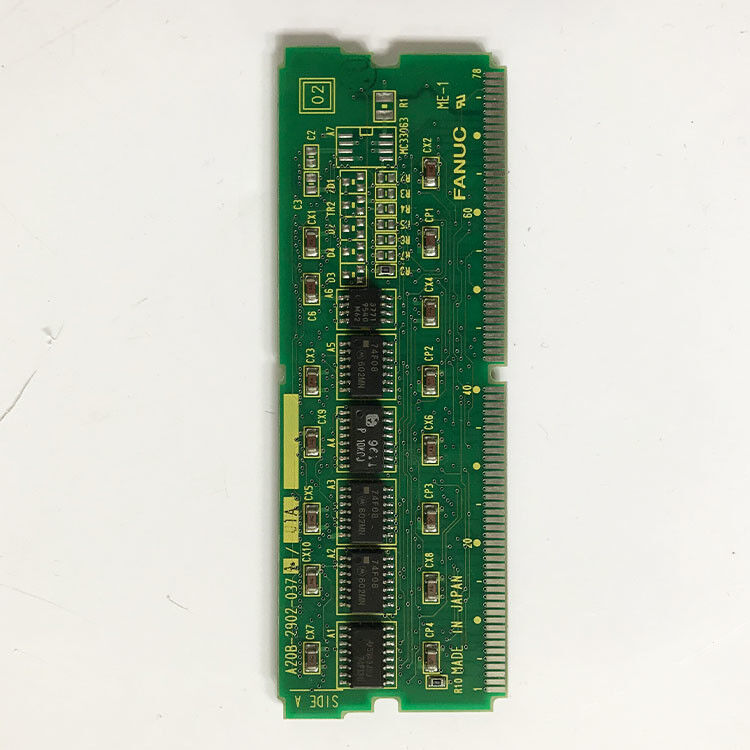

GE Fanuc A20B-2902-0371/02A PCB-Modul Neues

A20B-2902-0371 FANUC 4MB FROM Modul Flash ROM / CNC-Systemsoftware / Nichtflüchtige Programmspeicherung / A20B-2902-Serie

FROM

In jeder FANUC CNC spielen drei Arten von Speicher unterschiedliche Rollen. FROM (Flash Read-Only Memory) ist die grundlegendste: sie speichert die CNC-Systemsoftware, die definiert, was die CNC tun kann.

Von wem stammt:

• CNC-BetriebssoftwareDer G-Code-Interpreter, die Bewegung Rechenmaschine, Servo-Koordination, Display-Management, und alle Kern-CNC-Funktionen existieren als Software in FROM.Die CNC ist inerte Hardware..
• Optionelle Softwarepakete:Zusätzliche CNC-Fähigkeiten - starres Tippen, Hochgeschwindigkeitskontur, KI-Kontursteuerung und andere Softwareoptionen - werden als zusätzliche FROM-Inhalte gespeichert.Jede aktivierte Option hat eine entsprechende Software in der FROM, die ihre Fähigkeit aktiviert.
• Makroprogramme und benutzerdefinierte Funktionen:In einigen Konfigurationen befinden sich permanente Makroprogramme (PMC-Daten, Teilprogramme) in FROM zur nicht volatilen Aufbewahrung.

Im Gegensatz zu DRAM (das alle Inhalte verliert, wenn der Strom abgenommen wird) und im Gegensatz zu batteriebasiertem SRAM (das Inhalte verliert, wenn die Backupbatterie ausfällt), ist FROM durch Design nicht flüchtig.FROM speichert seinen Inhalt auf unbestimmte Zeit ohne Strom oder Batterieunterstützung.

Schlüsselmerkmale

A20B-2902 Speichermodulfamilie

Die A20B-2902-Serie umfasst Plug-in-Speichermodule für FANUC-CNC-Systeme.

DRAM-Module:Der A20B-2902-0020 (4MB DRAM), der in einer früheren Charge dieser Serie beschrieben wurde, liefert den schnellen Arbeitsspeicher, den der CNC-Prozessor für den Laufzeitbetrieb benötigt.

Von Modulen:Nichtflüchtige Software Speicherung. Der A20B-2902-0371 (4MB FROM) speichert die Systemsoftware, die die CPU beim Booten in den DRAM lädt.FROM Kapazität bestimmt, wie viel Software und wie viele Optionen installiert werden können.

Nachbares FROM-Modul:Der A20B-2902-0080 (4MB FROM / 512K SRAM) stellt ein anderes FROM-Modul in der gleichen A20B-2902-Familie

Der A20B-2902-0371 bietet 4 MB dedizierten FROM-Speicher, der mit der Software der von ihm bedienten CNC-Generation übereinstimmt.

Anwendungsszenarien

Fehler des CNC FROM-Moduls:Eine FANUC-CNC schließt ihre Boot-Sequenz nicht ab. Das System stoppt beim Laden der Software mit einem FROM-Fehleralarm. Das Modul A20B-2902-0371 wird als fehlgeschlagen identifiziert.Ersatz stellt die Systemsoftware-Last und normale CNC-Boot wieder her.

CNC-Software aktualisiert:Ein FANUC-CNC-System erfordert eine Softwareaktualisierung auf eine neue Version. Die aktualisierte Software wird auf ein Ersatzmodul A20B-2902-0371 FROM geschrieben.Das alte Modul wird entfernt und das aktualisierte Modul installiert.

Häufig gestellte Fragen

F1: Löscht der A20B-2902-0371-Austausch CNC-Parameter oder Teileprogramme?

Nr. Die CNC-Parameter und die Teilprogramme werden in einem SRAM (batteriebetriebenen RAM) gespeichert, einem Modul, das vom FROM getrennt ist.Nach dem Einbau der neuen A20B-2902-0371, die CNC startet mit der Software aus dem neuen FROM-Modul und liest die Parameter aus dem intakten SRAM.

F2: Kann die Software auf A20B-2902-0371 vor Ort neu geschrieben werden?

FROM (Flash ROM) ist elektrisch löschbar und umschreibbar.FROM-Modul-Umprogrammierung in FANUC-CNC-Systemen erfordert eine spezifische FANUC-Startlader-Software und ein zugelassenes AktualisierungsverfahrenDie Umprogrammierung von FROM-Modulen im Feld ist keine routinemäßige Wartungsaufgabe; sie erfolgt während formeller CNC-Softwareaktualisierungen unter Verwendung von von FANUC bereitgestellten Werkzeugen und Verfahren.

F3: Welche CNC-Systeme verwenden das FROM-Modul A20B-2902-0371?

Die FROM-Module der Serie A20B-2902 dienen FANUC CNC-Generationen, die die modulare Speicherarchitektur A20B-2902 verwenden.Basierend auf dem angrenzenden A20B-2902-0080 (4MB FROM/512K SRAM bestätigt für Serie 16/18 Modell B von mehreren Quellen), dient der A20B-2902-0371 einer ähnlichen oder neueren CNC-Plattform der Serie 16/18/21.

F4: Was ist der Unterschied zwischen A20B-2902-0371 (4MB FROM) und A20B-2902-0020 (4MB DRAM)?

Beide Module sind 4 MB A20B-2902-Serie Module, aber grundlegend unterschiedlich:

• A20B-2902-0020: DRAM ‡ flüchtiger, schneller Arbeitsspeicher.
• A20B-2902-0371: FROM ?? nichtflüchtiger Flashspeicher. Inhalte, die dauerhaft ohne Strom gespeichert werden. Speichert Software; kann DRAM nicht ersetzen und umgekehrt.

F5: Was geschieht, wenn das FROM-Modul entfernt wird, während die CNC betrieben wird?

Das Entfernen von FROM während der Ausführung der CNC verursacht einen unmittelbaren Systemfehler die CPU verliert den Zugriff auf die ausführende Software. Die CNC wird abstürzen, möglicherweise mit einem Systemalarm.Schalten Sie die CNC immer vollständig ab, bevor Sie Speichermodule entfernen oder einfügenEinige FROM-Module sind erst zu entfernen, wenn die CNC nach dem entsprechenden FANUC-Abschaltverfahren sauber abgeschaltet wurde.
