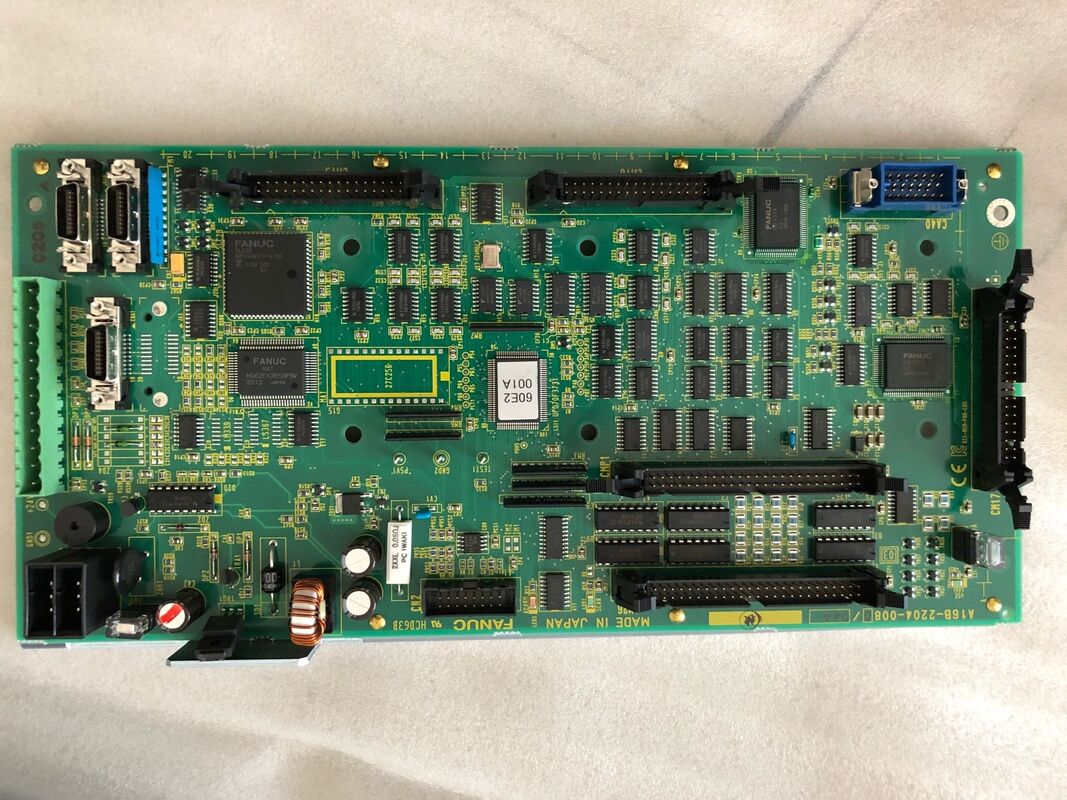

A16B-2204-0080 Fanuc PCB-Board A16B-22O4-OO8O

A16B-2204-0080∙ FANUC A16B-2204-Serie PCB ∙ Japan hergestellt / I/O und Prozessoberfläche / CNC und Automatisierungssysteme

A16B-2204 ¢ Serie von I/O- und Prozessschnittstellen-Boards

Die Serie A16B-2204 umfasst E/A- und Prozessschnittstellen für FANUC CNC- und Roboterautomationssysteme.:

Prozess-E/A-Boards (Bereich 001x):A16B-2204-0010 (bestätigt als PROCESS I/O-PCB) und A16B-2204-0011-Boards, die die Schnittstelle zwischen FANUC-CNC- oder Robotersteuerungen und externer Automatisierungsausrüstung auf Prozessebene bieten.

E/A-Boards (Bereich 02xx):A16B-2204-0240 (bestätigt für die I/O-Einheit A02B-0319-C001, 0i-D-CNC-Systeme)

Die A16B-2204-0080 nimmt in dieser Serie die Position 008x zwischen den bestätigten Prozess-E/A-Boards 001x und der Maschine-E/A-Einheit 024x ein.Diese Positionierung platziert sie innerhalb derselben I/O- und Schnittstellendomäne wie ihre nummerierten Nachbarn.

Wichtige Produktinformationen

Japan Fertigung im Zusammenhang mit A16B-2204

Alle Leiterplatten der Serie A16B-2204 stammen aus den japanischen Fertigungsbetrieben von FANUC.

Komponentenqualität:Industrielle SMD-Komponenten mit Wärme- und Luftfeuchtigkeitskennzahlen, die an Werkzeugmaschinen und Robotersteuerungen angepasst sindund Schwingungsbedingungen, denen Verbraucherelektronik nicht zuverlässig standhält.

Herstellung von PCB:Die PCB-Spezifikationen von FANUC – Kupfergewicht, Laminatmaterial, Qualität und Oberflächenveredelung – wurden über die gesamte Produktion von A16B-2204 hinweg konsequent angewendet.

Prüfung und Überprüfung:Die Herstellung aus Japan beinhaltet die von FANUC durchgeführten Qualitätskontrollen, um sicherzustellen, dass jede Platte vor dem Versand ihrer Funktionsspezifikation entspricht.

Für I/O-Boards wie die A16B-2204-0080, die den kritischen Signalwechsel zwischen der CNC-Steuerung und der Maschine oder Peripherie ausführen,Die Produktionsqualität wirkt sich direkt auf die Zuverlässigkeit des Systems aus.

Anwendungsszenarien

Fehler des I/O-Boards in FANUC CNC- oder Robotersystem:Ein FANUC CNC- oder Automatisierungssystem entwickelt I/O-Kommunikationsfehler. Der A16B-2204-0080 wird auf seinem Plattenetikett als fehlerhafte Komponente identifiziert. Der Austausch stellt die I/O-Schnittstellenfunktion wieder her.

Geplanter Ersatzteil für die Automatisierungszelle:Eine Produktionsstätte, in der Ersatzteile für ihre FANUC-CNC- und Robotersysteme aufbewahrt werden, lagern den A16B-2204-0080 für das spezifische System, in dem er eingesetzt wird.

Häufig gestellte Fragen

F1: Wie kann ich bestätigen, dass A16B-2204-0080 das richtige Board für mein FANUC-System ist?

Lesen Sie die Bauteilnummer auf dem auf dem Plattenetikett, wenn sie A16B-2204-0080 lautet.Querverweis mit der Ersatzteiltabelle des für das spezifische Systemmodell geltenden FANUC-Wartungshandbuchs.

F2: Ist A16B-2204-0080 mit dem in dieser Serie beschriebenen PCB A16B-2204-0010 (Process I/O PCB) verwandt?

Beide sind in der A16B-2204-Serie, die Prozess-E/A-Boards (001x-Bereich) und Maschinen-E/A-Einheit-Boards (024x-Bereich) umfasst.Die 008x-Position von A16B-2204-0080 liegt zwischen diesen beiden bestätigten Gruppen, die mit demselben I/O- und Schnittstellenanwendungsbereich übereinstimmen.. Bestätigen Sie die spezifische funktionelle Beziehung aus der Dokumentation des Hostsystems.

F3: Erfordert die Ersetzung von A16B-2204-0080 Änderungen des PMC-Programms?

Nein. I/O-Boards kommunizieren mit dem PMC über die I/O-Link-Adresse. Ein ähnlicher Ersatz an derselben I/O-Link-Adresse stellt die Kommunikation ohne Änderungen des PMC-Programms wieder her.

F4: Welche ESD-Vorsichtsmaßnahmen gelten für A16B-2204-0080?

Handhabung mit einem geerdeten antistatischen Armband auf einer ESD-sicheren Oberfläche. Lagerung und Transport in antistatischer Verpackung. Vollständige Abschaltung des Host-Systems vor dem Zugriff auf interne Platten.
