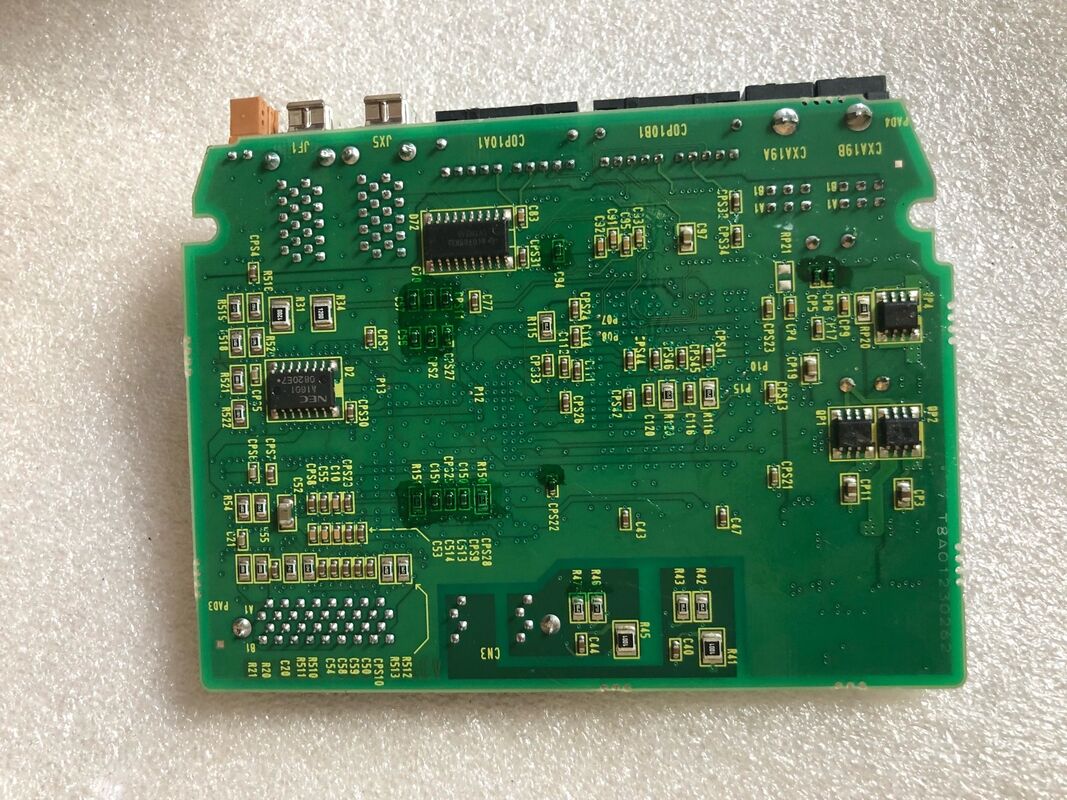

FANUC A350-2101-T058 Leiterplatte A35O-21O1-TO58

A350-2101-T058 | FANUC A350 PCB-Fertigungsnummer – Alpha-i-Antriebsplatinenfamilie / CNC-Industrieautomation

A350-Fertigungsnummern und A20B-Werbenummern – das gleiche Board, zwei Referenzen

Das Teilesystem von FANUC verwendet zwei parallele Nummerierungskonventionen für dieselbe physische Leiterplatte:

Kommerzielle Bestellnummern (A20B-2101-xxxx):Die Nummern, die in Bestellungen, Wartungsdokumentationen und kommerziellen Ersatzteillisten verwendet werden. Dies ist die Nummer, die in FANUC-Wartungshandbüchern, Ersatzteillisten und Servicedokumentationen zu finden ist.

PCB-Fertigungsnummern (A350-2101-Txxx):Die internen Zeichnungsreferenznummern sind auf der Tafel selbst aufgedruckt. Dies ist die Fertigungsreferenz von FANUC – die Nummer, die das spezifische PCB-Design auf der Ebene der Leiterplattenfertigung identifiziert.

Die Fertigungsnummer A350-2101-T058 entspricht einer Platine der kommerziellen Serie A20B-2101. Beispiele für bestätigte Paare:

• A20B-2101-0560 ↔ A350-2101-T566
• A20B-2101-0392 ↔ A350-2101-T396

A350-2101-T058 ist das Fabrikationsetikett für die entsprechende A20B-2101-Platine in der Alpha-i-Laufwerksplatinenfamilie.

Wichtige Produktinformationen

Die A20B-2101 Drive Board-Familie

Die A20B-2101-Serie – deren Fertigungsnummern im Bereich A350-2101-Txxx erscheinen – umfasst FANUCs Antriebssteuerungs- und Leistungsplatinen für die Alpha-i-Generation:

Alpha-i aiSV-Servoantriebsplatinen:Einschließlich zweikanaliger HRV-Steuerplatinen, die die Stromregelkreise für zwei Servoachsen gleichzeitig ausführen. Dabei handelt es sich um die Steuerungsintelligenz in den Doppelachsen-Servomodulen der SVM2-Serie.

Alpha-i-Spindelverstärker-Steuerplatinen:Verwaltung der Geschwindigkeitsregelung, Ausrichtung und Stromsteuerung des Spindelmotors in den aiSP-Spindelantriebsmodulen.

Stromversorgungsmodulplatinen:Einschließlich Leiterplatten für das PSM (αi PS-Serie), die den DC-Bus für alle angeschlossenen Servo- und Spindelmodule bereitstellen.

Antriebsplatinen der βi-Serie:Einschließlich kompakter Servoverstärkerplatinen für die Servoantriebe der βi-Serie, die in kostengünstigen CNC-Konfigurationen verwendet werden.

Der A350-2101-T058 erfüllt innerhalb dieser Familie eine bestimmte Funktion. Die Herstellungsnummer auf dem Platinenetikett ist die maßgebliche Identifikation für die Beschaffung des richtigen Ersatzes.

Anwendungsszenarien

Identifizierung der Leiterplatte des Antriebsmoduls anhand des Leiterplattenetiketts:Ein Wartungstechniker entfernt eine defekte Leiterplatte aus einem Alpha-i-Antriebsmodul. Auf dem Board-Etikett steht A350-2101-T058. Anhand dieser Fabrikationsnummer identifiziert der Techniker den richtigen Ersatz aus der Ersatzteilliste des Antriebsmoduls und bestellt die Ersatzplatine.

Ersatzteillager:In einer Einrichtung werden Ersatzteile für Antriebsplatinen aufbewahrt, die anhand der A350-Fertigungsnummern auf den Platinenetiketten gekennzeichnet sind. Der A350-2101-T058 wird zusammen mit anderen Alpha-i-Antriebsplatinen im Rahmen einer geplanten Wartungsinventur gelagert.

FAQ

F1: Wie finde ich die kommerzielle Bestellnummer A20B, die A350-2101-T058 entspricht?

Vergleichen Sie die A350-2101-T058 mit der Ersatzteilliste im Wartungshandbuch der FANUC Alpha-i-Serie für das spezifische Antriebsmodul, in dem diese Platine installiert ist. Die Ersatzteilliste ordnet jedem PCB-Steckplatz seine Fertigungsnummer und in den meisten Fällen seine entsprechende kommerzielle Bestellnummer zu. Der technische Support von FANUC kann auch die Übereinstimmung zwischen einer Herstellungsnummer und ihrer kommerziellen Bestellnummer bestätigen.

F2: Kann ich den A350-2101-T058 entweder mit der Fabrikationsnummer oder der kommerziellen Bestellnummer bestellen?

Die meisten FANUC-Ersatzteillieferanten führen Platinen unter der kommerziellen Bestellnummer A20B. Geben Sie bei der Kontaktaufnahme mit einem Lieferanten die Herstellungsnummer A350-2101-T058 an und dieser wird zur Abwicklung auf die entsprechende Handelsauftragsnummer verweisen. Einige Lieferanten listen Teile unter beiden Nummerierungssystemen auf; Vergewissern Sie sich immer, dass die Platine mit der installierten Einheit übereinstimmt, bevor Sie die Bestellung abschließen.

F3: Gibt es verschiedene Revisionen des A350-2101-T058?

Wie bei Platinen mit Handelsnummer können auch bei Platinen mit Fertigungsnummer Revisionszeichen angehängt werden – zum Beispiel A350-2101-T058/01A. Das Revisionssuffix identifiziert Hardware-Updates innerhalb desselben PCB-Designs. Spätere Revisionen sind in der Regel abwärtskompatibel. Geben Sie bei der Bestellung die vollständige Herstellungsnummer einschließlich aller sichtbaren Revisionssuffixe vom Platinenetikett an.

F4: Welche Vorsichtsmaßnahmen gelten beim Austausch des A350-2101-T058 in einem Alpha-i-Antriebsmodul?

Bevor Sie ein Alpha-i-Antriebsmodul öffnen, stellen Sie sicher, dass der DC-Bus auf eine sichere Spannung entladen ist – die Kondensatorladung ist auf der Ladeanzeige-LED sichtbar oder kann mit einem kalibrierten DC-Voltmeter gemessen werden. Beim Umgang mit der Leiterplatte sind ESD-Vorsichtsmaßnahmen zu beachten: geerdetes Armband, ESD-sichere Arbeitsfläche und antistatische Verpackung für den Transport. Die Leistungsparameter für den Antrieb werden in der CNC und nicht auf der Platine gespeichert, so dass nach dem Austausch der Platine keine erneute Parametereingabe erforderlich ist.

F5: Ist die Fertigungsplatine A350-2101-T058 die gleiche physische Leiterplatte wie die kommerzielle Platine A20B-2101?

Ja. Bei der A350-2101-T058 und der entsprechenden kommerziellen Platine A20B-2101 handelt es sich um identische physische Leiterplatten. Die Herstellungsnummer wird bei der Herstellung auf die Platine gedruckt. Die kaufmännische Bestellnummer wird extern für den Einkauf und die Dokumentation verwendet. Beide Referenzen bezeichnen dasselbe Board – der Unterschied besteht darin, in welchem ​​Kontext (Werkstatt oder Einkauf) die Nummer verwendet wird.
