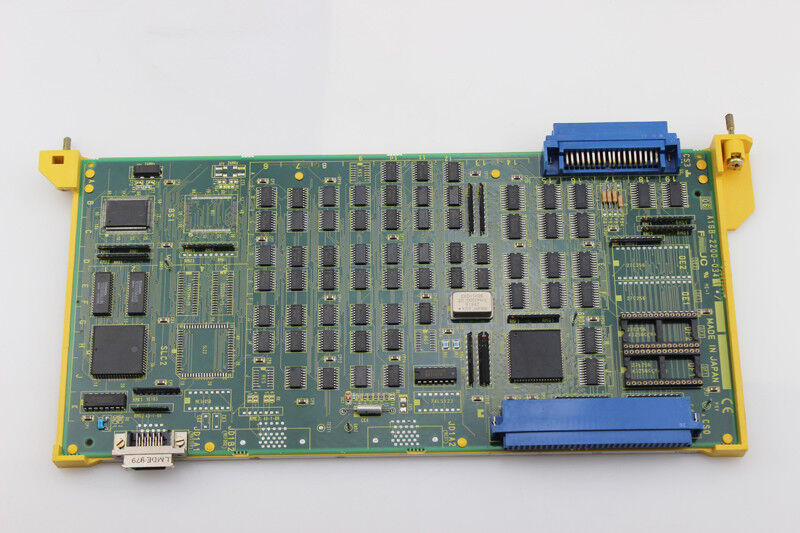

A16B-2200-0341 Fanuc A16B-22OO-O341 PCB in gutem Zustand getestet

A16B-2200-0341 | FANUC PMC-M I/O-Link-ROM-Masterplatine – Serie 0-C CNC/Robotersysteme/Kontaktplanprogrammausführung/I/O-Link

PMC-M – Die programmierbare Maschinensteuerung für die Serie 0-C

In der FANUC-CNC-Architektur der Serie 0-C führt der PMC (Programmable Machine Controller) die Sequenzlogik der Maschine aus – das Kontaktplanprogramm, das alle Maschinenfunktionen außerhalb der Schneidbewegung steuert. Kühlmittel, Hydraulik, Werkzeugwechsler, Türverriegelungen, Reaktionen des Bedienfelds – alles wird durch PMC-Leitersprossen gesteuert.

Die Bezeichnung „PMC-M“ identifiziert das spezifische PMC-Modell, das in Systemen der Serie 0-C eingebaut ist. Das A16B-2200-0341 ist die ROM-Masterplatine für den PMC-M – die Platine, die den Programmspeicher (ROM) des PMC enthält und als I/O-Link-Master dient.

Wichtige Produktinformationen

Revisionsvarianten – PMC-M und PMC-M2

Der A16B-2200-0341 existiert in mehreren Hardware-Revisionen mit unterschiedlichen Anwendungsbezeichnungen:

/04B (PMC-M):Die Standard-PMC-M-Konfiguration für CNC-Werkzeugmaschinenanwendungen der Serie 0-C. Der PMC-M bietet die Basis-Kontaktplan-Programmausführung und die I/O-Link-Master-Funktion für die Maschinenschnittstelle der CNC.

/09A (PMC-M2 Robot ROM IO Link Board):Eine spätere Überarbeitung, die von Next Day Automation für Roboteranwendungen bestätigt wurde. Die Bezeichnung „M2“ kennzeichnet eine erweiterte PMC-M-Fähigkeitsstufe. Diese Variante bedient FANUC-Robotersteuerungen, die für ihre Ablaufsteuerung und I/O-Link-Kommunikation die PMC-M-Architektur nutzen.

Anwendungsszenarien

Fehler auf der CNC-PMC-Platine der Serie 0-C:Eine FANUC-CNC der Serie 0-C entwickelt PMC-Alarme – Maschinensequenzen reagieren nicht mehr, I/O-Link-Kommunikation schlägt fehl. Als Fehler wird A16B-2200-0341 identifiziert. Durch den Austausch werden die PMC-Kontaktplanausführung und die I/O-Link-Kommunikation wiederhergestellt.

Wartung der Roboter-PMC-M2-Platine:Eine FANUC-Robotersteuerung mit PMC-M2-Architektur erfordert A16B-2200-0341/09A für ihre Sequenzsteuerplatine. Die /09A-Revision wird vor der Beschaffung ausdrücklich identifiziert.

FAQ

F1: Was ist der Unterschied zwischen PMC-M (/04B) und PMC-M2 (/09A) beim A16B-2200-0341?

Die /04B-Revision ist die Standard-PMC-M-Konfiguration für CNC-Anwendungen der Serie 0-C. Der /09A ist die PMC-M2-Variante – eine erweiterte PMC-Fähigkeitsstufe, die von Next Day Automation für Roboteranwendungen bestätigt wurde. Die Bezeichnung „M2“ weist auf eine höhere Programmschrittkapazität oder einen erweiterten Befehlssatz im Vergleich zum Basismodell PMC-M hin. Bestätigen Sie immer die installierte Version anhand des Platinenetiketts, bevor Sie einen Ersatz beschaffen.

F2: Erfordert der Austausch von A16B-2200-0341 ein Neuladen des PMC-Kontaktplanprogramms?

Die A16B-2200-0341 enthält ROM (Read-Only Memory) – die PMC-Systemsoftware und möglicherweise der maschinenspezifische Kontaktplanprogramminhalt werden auf dieser Platine gespeichert. Das Ersetzen der Platine durch ein leeres ROM oder ein ROM mit anderem Inhalt bedeutet, dass die PMC-Sequenzlogik der Maschine aus dem Backup neu geladen werden muss. Bewahren Sie vor jeder Wartung der PMC-Platine immer eine Sicherungskopie des PMC-Kontaktplanprogramms auf.

F3: Welche CNC-Systeme verwenden den PMC-M mit A16B-2200-0341?

Fanuc-controller.com bestätigt A16B-2200-0341 „insbesondere bei Controllern der Serie 0-C.“ Die Generation der Serie 0-C (0-MC, 0-TC, 0-MD, 0-TD, 0-MF, 0-TF) nutzte die PMC-M-Architektur für ihre Maschinenablaufsteuerung. DNC Electronics listet dieses Board in der Kategorie I/O-Boards zusammen mit anderen Boards der Serie 0 auf.

F4: Ist die A16B-2200-0341 spezifisch für FANUCs eigene CNC-Systeme oder kann sie auch Werkzeugmaschinen von Drittanbietern bedienen?

Die A16B-2200-0341 bedient CNC-Systeme der FANUC-Serie 0-C, die auf Werkzeugmaschinen aller Werkzeugmaschinenhersteller installiert sind, die diese CNC-Generation verwenden – einschließlich japanischer, deutscher, koreanischer, italienischer und taiwanesischer Maschinenbauer, die FANUC 0-C als ihre CNC-Plattform angegeben haben. Die Platine ist spezifisch für die CNC-Generation, nicht maschinenbauerspezifisch.

F5: Was bedeutet die Funktion „I/O-Link-Master“ konkret für die Maschine?

Der I/O-Link ist der serielle Bus von FANUC, der die PMC mit allen externen I/O-Geräten verbindet – Bedienfeldschalter und -lampen, Maschinenkörper-I/O-Einheiten und magnetische I/O-Karten. Der A16B-2200-0341 als Master bedeutet, dass alle 96 oder 104 Maschineneingangssignale und 56 oder 72 Ausgangssignale über diese Platine übertragen werden. Wenn diese Karte ausfällt, verliert die PMC den Zugriff auf alle Maschinen-E/A – es können keine Maschinenfunktionen ausgeführt werden.
