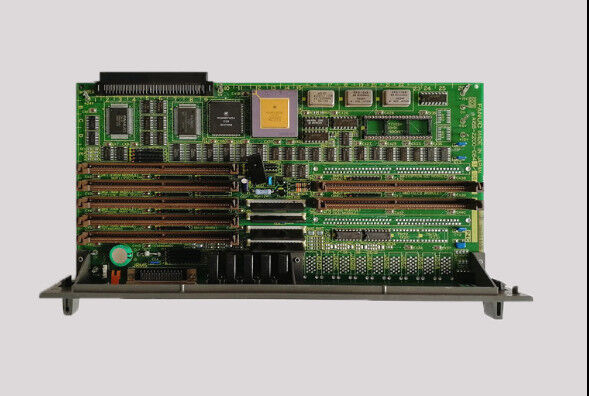

Fanuc A16B-2202-0850 Steuerplatte PCB A16B22020850/02A

A16B-2202-0850 | FANUC 6-Achsen-Option-2-CPU-Karte – 7 Steckplätze / Serie 16/18-Achsen-Erweiterung / Sub-CPU-Architektur

Option 2 – Erweitern der Achsenanzahl über die Basisplatine hinaus

In der CNC-Hardwarearchitektur der FANUC-Serie 16/18 verwaltet die Haupt-CPU-Platine die Anzahl der Basisachsen – typischerweise 4 Achsen in einer Standardkonfiguration. Wenn eine Werkzeugmaschine mehr Achsen benötigt, erweitert die Option-2-Sub-CPU-Karte das System über diese Grundgrenze hinaus.

Der A16B-2202-0850 ist die 6-Achsen-Variante der Option-2-Karte – eine dedizierte Sub-CPU, die die Verantwortung für die Servoachsenverarbeitung für zusätzliche Achsen übernimmt, die über die von der Haupt-CPU-Karte verwalteten Achsen hinausgehen.

Diese Architektur ist in der gesamten FANUC CNC-Produktlinie dieser Ära einheitlich zu finden:

A16B-2203-0031 (OPTION-2 2-ACHSEN):An anderer Stelle in dieser Sitzung beschrieben – eine 2-Achsen-Erweiterungs-Sub-CPU für Anwendungen der Serien 16/18.

A16B-2203-0033 (OPTION-2 SUB-CPU mit Sub-CPU):Das leistungsstärkere Optionsboard mit eingebetteter Sub-CPU wurde in dieser Sitzung ebenfalls bestätigt.

A16B-2202-0850 (6-ACHS-OPTION-2):Die 6-Achsen-Erweiterungsvariante – für Maschinen, die bis zu 6 Servoachsen benötigen, die über diese Optionsplatine koordiniert werden.

Wichtige Produktinformationen

6-Achsen-CNC – Werkzeugmaschinenanwendungen

Warum sollte eine Maschine 6 Achsen auf ihrer Option-2-Platine benötigen? Die Anzahl der Achsen spiegelt die mechanische Komplexität der Werkzeugmaschine wider:

5-Achs-Bearbeitungszentren mit Indexer:X, Y, Z sind Basisachsen; A, B (Rotationsachsen) und eine 6. Werkzeugmagazinachse oder ein Palettenindexierer benötigen alle eine Servosteuerung.

Mehrrevolver-Drehzentren:Z-, X-, C- (Hauptspindel), Y- (zusätzliches Fräsen), zweiter Revolver Z2- und X2-Achsen – insgesamt sechs Servoachsen für ein komplexes Dreh-Fräszentrum.

Transfermaschinenzellen:In einer flexiblen Transfermaschine positionieren mehrere unabhängige Servoachsen Teile durch aufeinanderfolgende Vorgänge – die 6-Achsen-Anzahl deckt die gesamte Stationsbestückung ab.

Anwendungsszenarien

Fehler auf der Erweiterungsplatine des 6-Achsen-Bearbeitungszentrums der Serie 18-B:Ein 5-Achsen-Bearbeitungszentrum der Serie 18-B von FANUC mit zusätzlicher B-Achse entwickelt Alarme an den Erweiterungsachsen. Als Fehler wird A16B-2202-0850 identifiziert. Durch den Austausch werden alle 6 von der Optionsplatine verwalteten Achsen wiederhergestellt.

Wartung der Mehrachsen-Drehzentren der Serie 16-B:Ein komplexes CNC-Drehzentrum mit zwei Revolvern und einer C-Achse erfordert den Austausch der Option 2-Sub-CPU. Die 6-Achsen-Fähigkeit des A16B-2202-0850 deckt den gesamten erweiterten Achsensatz ab.

FAQ

F1: Wie hoch ist die maximale Gesamtachsenanzahl, wenn A16B-2202-0850 zu einem System der Serie 16/18 hinzugefügt wird?

Die Haupt-CPU-Platine der Serie 16/18 unterstützt eine Basisanzahl von Achsen (typischerweise 4 bei der Basis-Hauptplatine). Durch Hinzufügen von A16B-2202-0850 mit 6 Achsen auf der Optionsplatine ergibt sich eine kombinierte Systemachsenanzahl. Die genaue Gesamtsumme hängt vom jeweiligen Modell der Serie 16/18, der Softwareversion und anderen Optionskonfigurationen ab. In der Hardwaredokumentation der FANUC-Modelle der Serie 16/18 ist die maximal unterstützte Achsenanzahl für jede Kombination aus Hauptplatine und Option angegeben.

F2: Benötigt A16B-2202-0850 für seinen 6-Achsen-Betrieb passende Optionskarten auf den 7 Steckplätzen?

Ja. Die A16B-2202-0850-Karte stellt die physischen Steckplätze und die CPU-Infrastruktur bereit, aber die Servoschnittstellenkarten, FROM/SRAM-Speichermodule und Kommunikationskarten, die diese 7 Steckplätze bestücken, müssen korrekt eingebaut und konfiguriert sein, damit der 6-Achsen-Betrieb funktioniert. Das entsprechende Hardware-Verbindungshandbuch der FANUC-Serie 16/18 dokumentiert die erforderliche Kartenkonfiguration für die 6-Achsen-Einrichtung.

F3: Erfordert der Austausch von A16B-2202-0850 eine Neuinbetriebnahme der Erweiterungsachsen?

CNC-Parameter für alle Achsen – einschließlich derjenigen, die von der A16B-2202-0850 verwaltet werden – werden im Haupt-SRAM der CNC gespeichert. Der Austausch der Optionskarte bei intakten Parameterdaten bedeutet, dass die Parameter der Erweiterungsachse beim Start automatisch wieder angewendet werden. Wenn auch SRAM-Daten verloren gegangen sind, müssen die Parameter der Erweiterungsachse aus der Sicherung neu eingegeben werden, bevor die Maschine laufen kann.

F4: Welche Alarmcodes weisen darauf hin, dass A16B-2202-0850 ausgefallen ist?

Spezifische Alarme für die Erweiterungsachsen (Alarme für die Achsen 5, 6 oder höher, abhängig von der Konfiguration der Achsennummerierung), Kommunikationsfehler, die auf den Optionssteckplatz hinweisen, oder der gleichzeitige Ausfall aller Erweiterungsachsen, während die Basisachsen normal weiterarbeiten, deuten darauf hin, dass möglicherweise A16B-2202-0850 der Fehler ist. Bestätigen Sie, indem Sie prüfen, ob der Fehler auf die dieser Optionsplatine zugewiesenen Achsen und nicht auf die Haupt-CPU-Platine zurückzuführen ist.
