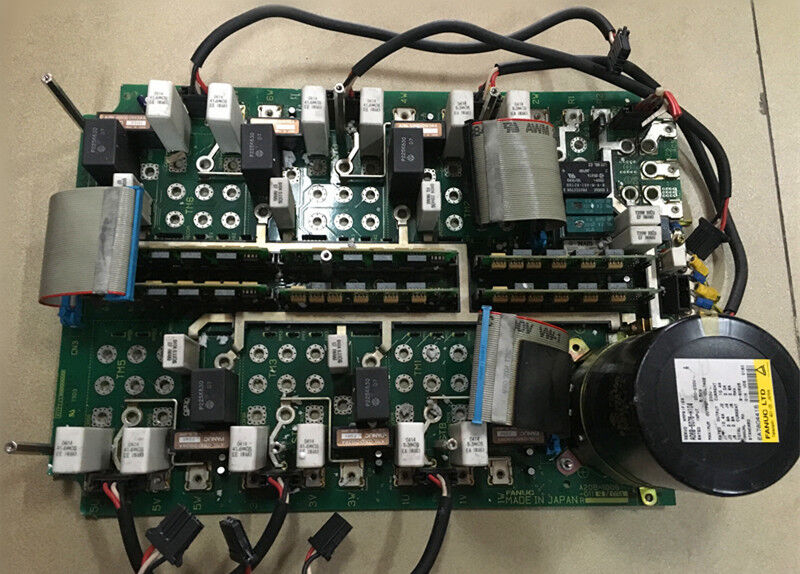

Neue Original-PCB-Platte von FANUC A20B-1006-0110 A20B10060110

FANUC A20B-1006-0110 | Servoverstärker-Basis-Leistungsplatine – A06B-6076 Robot Drive Series / Rev. /03A

Leistungsfundament des Roboterantriebs A06B-6076

Die A20B-1006-0110 ist die Basisplatine – die Leistungsplatine – in den Servoverstärkermodulen der Serie A06B-6076 von FANUC, die in den Robotersteuerungsgenerationen RJ und R-J2 verwendet werden. Im Inneren des A06B-6076-Verstärkers ist die Hardware auf zwei Hauptplatinen aufgeteilt: die obere Platine (A16B-2100-0110), die die Servobefehlsverarbeitungs- und Steuerschnittstelle verwaltet, und die Basisplatine (A20B-1006-0110), die die Leistungsstufenschnittstelle verwaltet – Gate-Treiberschaltungen, Stromerfassung, DC-Bus-Verbindungen und die physische Montage für die Tochtermodule, die die Achsenfunktion des Verstärkers konfigurieren.

Der A20B-1006-0110 ist der Host für die Tochtermodule A20B-2902-0550. Diese kleinen Steckkarten tragen die achsspezifische Antriebsfunktionsschaltung, die zwischen dem Bus der Basisplatine und den Leistungstransistoren sitzt. Die Basisplatine ohne ihre Tochtermodule ist mechanisch und elektrisch unvollständig – die volle Verstärkerfunktion erfordert, dass die Basisplatine, ihre Tochtermodule und die Oberplatine zusammenarbeiten.

Ein Roboterantriebsfehler, der als Leistungsstufenalarm auftritt – Überstrom, Transistorfehler, Phasenfehler – während des Motorbetriebs und nicht im Leerlauf oder beim Start, deutet darauf hin, dass die Basisplatine oder ihre Tochtermodule der wahrscheinliche Fehlerort sind. Die obere Platine ist am wahrscheinlichsten verdächtig, wenn beim Start Kommunikationsalarme oder Initialisierungsfehler auftreten, bevor eine Bewegung befohlen wird.

Wichtige Spezifikationen

Basisplatine + Tochtermodule – Einheit oder Komponente?

Die A20B-1006-0110-Basisplatine wird häufig mit bereits installierten A20B-2902-0550-Tochtermodulen gelistet und verkauft – praktisch als vollständige Unterbaugruppe des unteren Abschnitts des A06B-6076-Verstärkers. Überprüfen Sie bei der Beschaffung über den Ersatzteilmarkt, ob das Angebot die Tochtermodule umfasst oder nur die nackte Basisplatine enthält. Die Tochtermodule sind für die Funktion des Verstärkers erforderlich und die Komponenten in der Leistungsstufe des Laufwerks, die am wahrscheinlichsten ausfallen.

FAQ

F1: Was ist der Unterschied zwischen der Basisplatine A20B-1006-0110 und der Oberplatine A16B-2100-0110?

Die Basisplatine A20B-1006-0110 beherbergt die Leistungsstufenfunktionen – Gate-Ansteuersignale, Strommessung, Tochtermodulmontage und DC-Bus-Schnittstelle. Die obere Platine A16B-2100-0110 übernimmt Servosteuerungsfunktionen – sie empfängt Bewegungsbefehle von der Robotersteuerung und schließt die Servo-Feedback-Schleife. Beides ist für einen funktionsfähigen A06B-6076-Verstärker erforderlich. Sie können unabhängig voneinander beschafft und ersetzt werden; Bestätigen Sie vor der Bestellung, welches Board die Fehlerquelle ist.

F2: Welche Robotersteuerungsgenerationen verwenden den Servoverstärker A06B-6076 mit dieser Basisplatine?

Die Servoverstärker der Serie A06B-6076 wurden in den Robotersteuerungen der Serien RJ und R-J2 von FANUC eingesetzt – den Robotersteuerungsgenerationen, die den Serien R-J3 und R-30i vorausgingen. Maschinen mit RJ- und R-J2-Controllern, die noch in Produktionsumgebungen laufen, sind für Laufwerksplatinenkomponenten, einschließlich A20B-1006-0110, auf den Ersatzteilmarkt A06B-6076 angewiesen.

F3: Sind die Tochtermodule (A20B-2902-0550) zwischen verschiedenen A06B-6076-Antriebsvarianten austauschbar?

Die Tochtermodule A20B-2902-0550 sind die achsspezifischen Antriebskomponenten auf der Basisplatine. Bei einem A06B-6076-H101 (einachsig) trägt die Basisplatine eine bestimmte Anzahl und Konfiguration von Modulen; eine mehrachsige Variante (H102, H103) trägt mehr. Bestätigen Sie die Konfiguration des Tochtermoduls anhand der im Roboter installierten spezifischen A06B-6076-Variante, bevor Sie Ersatz-Basisplatinenbaugruppen beschaffen.

F4: Kann die Basisplatine A20B-1006-0110 repariert werden?

Eine Reparatur auf Platinenebene ist über die auf Roboterantriebe spezialisierten Reparaturdienste von FANUC möglich. Zu den häufigsten Fehlerquellen gehören die Kontakte des Tochtermoduls, die Gate-Treiber-ICs, die Stromerfassungsschaltung und Schutzkomponenten an der DC-Bus-Schnittstelle. Reparaturzentren mit A06B-6076-Testgeräten können die reparierte Grundplatine vor der Rücksendung unter realistischen Motorlastbedingungen überprüfen.

F5: Woher stammt der A20B-1006-0110 nach der Einstellung?

Über den Ersatzteilmarkt für FANUC-Roboterantriebe – Spezialisten für RJ/R-J2-Roboterteile, Reparaturzentren für FANUC-Antriebe und geprüfte überschüssige Lieferanten. Bestätigen Sie die /03A-Revision anhand des Etiketts der installierten Platine. Fordern Sie eine Bestätigung an, dass die Tochtermodule A20B-2902-0550 enthalten sind und dass die komplette Baugruppe funktionsgeprüft wurde, bevor Sie ein gebrauchtes oder generalüberholtes Gerät annehmen.
