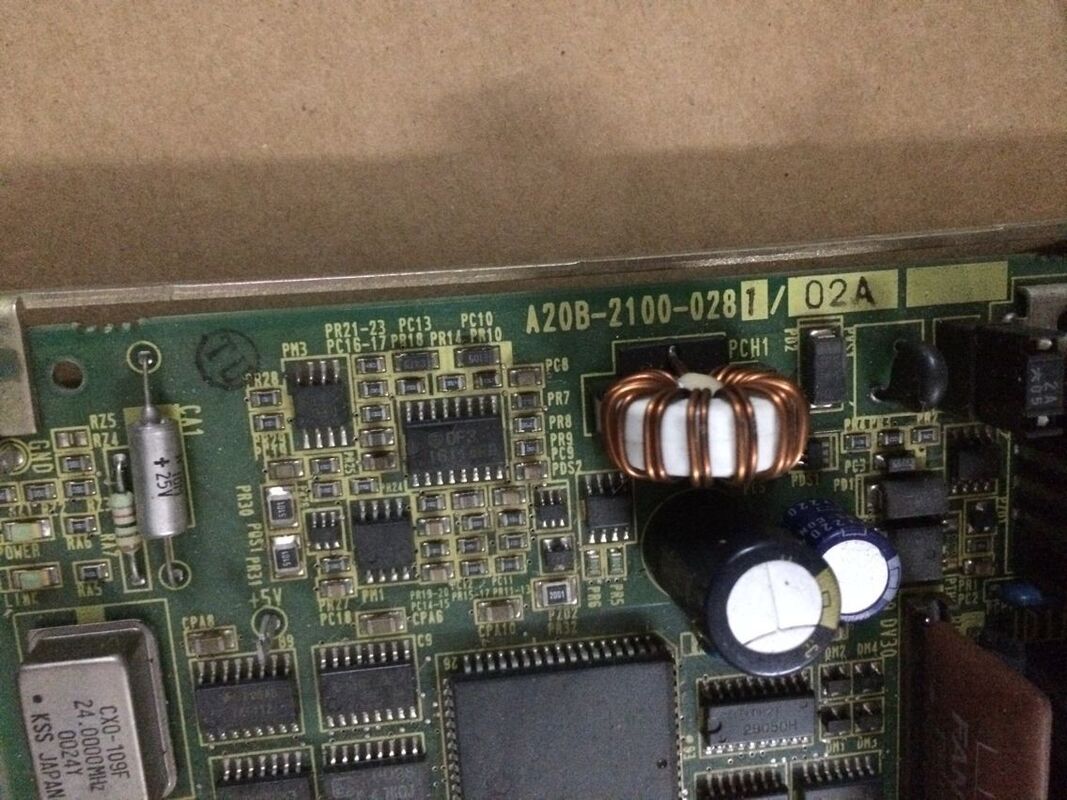

Neue Original-FANUC-Leiterplatte A20B-2100-0280 A20B21000280

A20B-2100-0280∙ FANUC-Lader I/O-PCB ∙ CNC-integrierte Teile-Lader-Schnittstellen-Board / A20B-2100-Serie

Was macht ein Ladegerät und warum benötigt es ein eigenes I/O-Board?

Viele CNC-Werkzeugmaschinen - insbesondere Drehzentren und Bearbeitungszellen - integrieren als Erweiterung ihrer Produktionskapazität einen automatischen Lader.Ein Ladegerät ist das automatisierte System, das Werkstücke in die Maschine einführt und fertige Teile entfernt, die eine unbeaufsichtigte oder wenig betreute Produktion ermöglicht:

mit einer Breite von mehr als 20 mm,Bereitstellung von Rohbarrenvorräten kontinuierlich an eine CNC-Drehmaschine, so dass die Drehmaschine mehrere Komponenten aus einer einzigen Stange abtrennt, ohne dass der Bediener zwischen den Teilen belastet wird.

mit einer Leistung von mehr als 1000 WOberflächliche kartesische Handhabungssysteme, die aus einer Schlange Rohguss oder Leerstände auswählen, in den CNC-Räder oder die Befestigungsanlage laden und fertige Teile an einen Ausgangsförderer bringen.

Teileübertragungseinheiten:Mechanische Systeme, die Werkstücke zwischen Drehmaschinenrädern (z. B. Unterspindelübertragung) oder zwischen Maschinen in einer flexiblen Produktionszelle bewegen.

Alle diese Systeme tauschen digitale Signale mit der CNC aus. Der Ladegerät signalisiert der CNC, wenn ein Teil in Position ist; die CNC signalisiert dem Ladegerät, wenn der Schlaggerät geklemmt ist, die Tür geschlossen ist,oder der Zyklus ist abgeschlossenDie A20B-2100-0280 stellt die spezielle E/A-Schnittstelle für diesen Signal-Austausch bereit.

Wichtige Produktinformationen

Dedicated Loader I/O Why Separation from Standard Machine I/O Matters (Warum die Trennung von Standardmaschinen I/O wichtig ist)

CNC-Werkzeugmaschinen verwenden in ihrem PMC zwei Arten von E/A:

Standardmaschinen E/A:Deckt die eigenen Funktionen der Maschine ab: Kühlmittel, Türverriegelung, Achsbremsen, Spindelstarter, Hydrauliksystem.

Ein-/Ausladen des Ladegeräts:Deckt die Funktionen des Ladesystems ab ✓ Positionssensoren für den Laderarm, Greiferöffnung/Schließung, Nachweis des Vorhandenseins von Teilen, Anforderung des Ladeszyklus, Genehmigung für die Türöffnung/Schließung.

Durch die Trennung der Lader-E/A auf eine eigene Platine (A20B-2100-0280) wird die Lader-Schnittstellenhardware von den eigenen E/A der Maschine isoliert.

Wird der Ladegerät zur Wartung aus der Maschine entfernt oder wird eine Maschine vorübergehend ohne Ladegerät betrieben,das I/O-Board des Lader kann ohne Beeinträchtigung der Standard-I/O-Funktionen der Maschine getrennt werden.Ladegeräte-spezifische Alarmcodes und Signalfehler lassen sich auf die A20B-2100-0280 zurückverfolgen und vereinfachen die Fehlerdiagnose in kombinierten Maschinen-/Ladersystemen.

PMC-Signalkoordination

Das PMC-Leiterprogramm der CNC koordiniert die Maschine und das Ladegerät als ein integriertes System.

1. Die CNC beendet den Bearbeitungszyklus und sendet über den A20B-2100-0280 ein "Zyklus abgeschlossen" Signal an den Lader
2. Der Ladegerät empfängt das Signal und sendet eine "Türöffnungsanfrage" zurück an die CNC
3. CNC öffnet die Tür und sendet "Tür offen bestätigt"
4. Der Ladegerät betritt die Maschine, tauscht Teile aus und sendet "clear"
5. CNC schließt die Tür und bestätigt die Schließung vor Beginn des nächsten Zyklus

Alle diese Schaltstellen gehen durch die A20B-2100-0280.Das Handschütteln mit dem Lader-CNC versagt entweder reagiert der Lader nicht auf die CNC-Signale oder der CNC erhält keine Bestätigung des Lader, wodurch die Produktion unterbrochen wird.

Anwendungsszenarien

Ausfall beim Handschütteln des Ladegerätes:Eine CNC-Drehmaschine mit einem Portalladegerät entwickelt intermittierende Produktionsstopp die Ladegerätesignale erreichen die CNC nicht zuverlässig. Die Maschine I/O-Funktionen funktionieren ordnungsgemäß, aber die Laderzyklusinitiation versagt.Der A20B-2100-0280 wird als Fehler identifiziert.

Inbetriebnahme des Systems:Ein Werkzeugmaschinenhersteller, der ein neues Ladesystem mit einer FANUC CNC integriert, installiert den A20B-2100-0280, um die speziellen E/A-Kanäle für die Ladeschnittstelle bereitzustellen.

Häufig gestellte Fragen

F1: Wie bearbeitet der PMC die E/A-Punkte auf der A20B-2100-0280?

Der A20B-2100-0280 verbindet sich mit dem I/O-Link-Bus der CNC und liefert seine digitalen I/O-Punkte an die PMC über einen definierten I/O-Link-Adressenbereich.Das PMC-Leiterprogramm liest die Eingabezustände des Lader und schreibt die Ausgabebefehle des Lader über diese Adressen.Die Adresszuweisung wird während der Inbetriebnahme festgelegt und in der elektrischen Spezifikation der Maschine dokumentiert.Überprüfen Sie, ob die I/O Link-Adresse mit der ursprünglichen übereinstimmt, um sicherzustellen, dass die PMC-Leiter weiterhin die richtigen physikalischen Signale anspricht..

F2: Kann die Standardmaschine I/O weiterhin funktionieren, wenn die A20B-2100-0280 ausfällt?

Ja. Das A20B-2100-0280 ist ein dediziertes I/O-Board für den Loader, ein separater Knotenpunkt auf dem I/O-Link-Bus von den Standard-I/O-Boards der Maschine.Die CNC erzeugt einen I/O-Link-Alarm für den Ladeknoten, aber die eigene Maschine I/O (Kühlmittel, Türen, Achsbremsen, Spindel) weiterlaufen können, wenn der PMC so programmiert ist, dass er mit dem Fehler des Laders anständig umgeht.Die Reaktion der PMC-Leiter auf Lader-E/A-Verlust hängt davon ab, wie der Maschinenbauer die Lader-Sicherheitslogik umgesetzt hat.

F3: Wie hoch ist die Anzahl der digitalen E/A-Punkte auf der A20B-2100-0280?

Die spezifische Anzahl der Eingaben und Ausgänge hängt von der internen Konfiguration des Boards und dem ihm zugewiesenen I/O Link-Adressenblock ab.FANUC I/O-Boards der Baureihe A20B-2100 bieten typischerweise 32 bis 64 DI- und DO-Punkte in Kombinationen, die den Anforderungen der Laderanwendung entsprechen.Die Punktzahl ist aus der elektrischen Dokumentation der Maschine oder aus dem Wartungshandbuch von FANUC für die spezifische CNC- und Laderkonfiguration zu ermitteln.

F4: Erfordert der A20B-2100-0280-Austausch Änderungen am PMC-Programm?

Nein, vorausgesetzt, die Ersatzteile sind des gleichen Modells und mit derselben I/O-Link-Adresse konfiguriert wie die defekte Platine.Ein ähnlicher Ersatz an derselben Adresse stellt die Lader-E/A-Kommunikation transparent wieder herWenn das PMC-Programm Änderungen benötigt, z. B. wenn die Ersatzplatine ein anderes I/O-Punkte-Layout hat, ist die Unterstützung des Maschinenherstellers erforderlich.

F5: Welche Sicherheitsvorkehrungen gelten bei dem Austausch der Lader-E/A-Schaltfläche?

Vor dem A20B-2100-0280-Auswechsel ist zu überprüfen, ob der Lader vollständig eingegriffen und in seiner ursprünglichen Position geparkt ist.Vor dem Zugriff auf elektrische Komponenten, die mit dem Lader verbunden sind, ist die Stromversorgung des Ladesystems (pneumatisch und elektrisch) unabhängig von der CNC auszuschalten.. Befolgen Sie die Verriegelungsverfahren des Werkzeugmaschinenherstellers für die kombinierte Wartung von Maschine/Lader.
