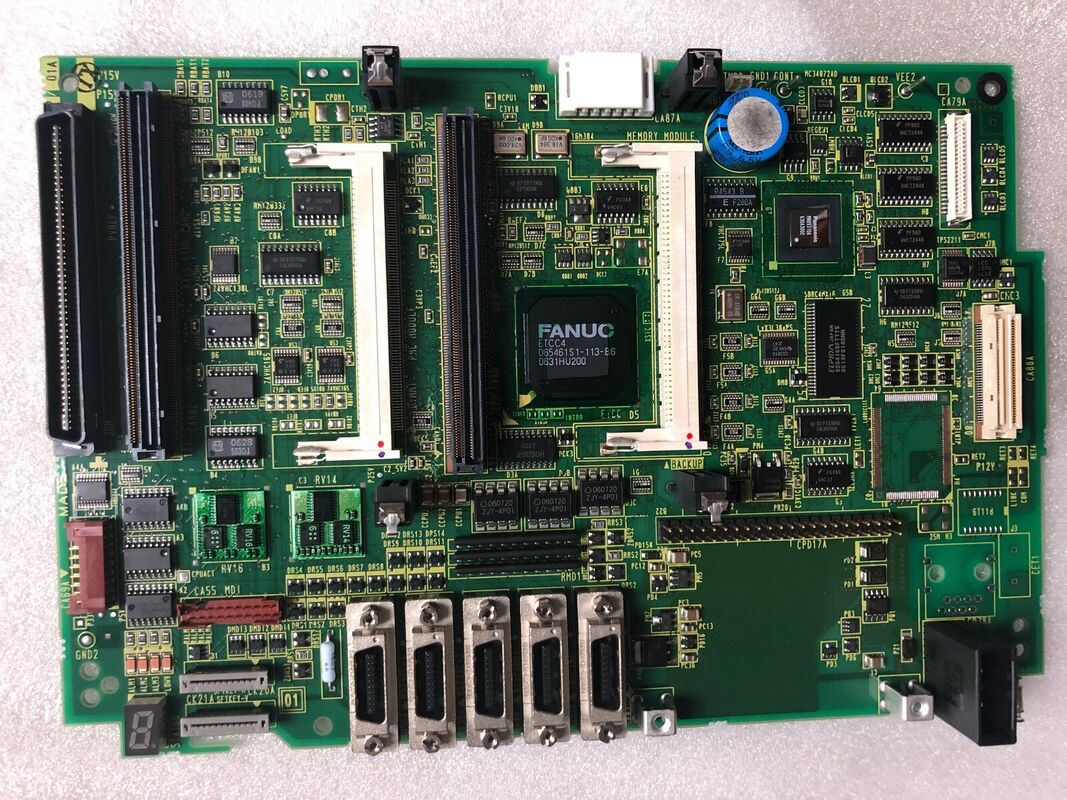

Neue Original-FANUC-Leiterplatte A20B-8101-0402

A20B-8101-0402 | FANUC Serie 32i-A Hauptplatine A6 – 2 Pfade / 12 Achsen / Mehrpfad-CNC-Masterplatine / High-End-Plattform

Serie 32i-A – Das Leistungsniveau

Innerhalb der 30i/31i/32i-Produktfamilie von FANUC nimmt jede Serie basierend auf der Achsenanzahl und der Pfadkapazität eine eigene Position ein:

Serie 30i-A:10 Bahnen, bis zu 40 Achsen (32 Vorschubachsen + 8 Spindeln) – für komplexeste Mehrspindel- und Mehrbahnmaschinen.

Serie 31i-A:4 Bahnen, bis zu 26 Achsen (20 Vorschubachsen + 6 Spindeln) – für fortschrittliche Mehrbahnmaschinen.

Serie 32i-A:2 Bahnen, bis zu 12 Achsen (9 Vorschubachsen + 3 Spindeln) – für leistungsstarke 2-Bahnen-Drehzentren, Verbundmaschinen und moderne Bearbeitungszentren.

Der 32i-A besetzt die Einstiegsklasse dieser High-End-Familie. Es bietet die vollständige Leistungspalette der 30i/31i/32i-Plattform – Nanointerpolation, AI-Servo, HRV4-Hochreaktionssteuerung und Mehrpfad-Programmkoordination – für Anwendungen, die 2 Pfade und bis zu 12 Achsen erfordern, aber nicht die größere Konfiguration des 30i oder 31i benötigen.

Die Hauptplatine A20B-8101-0402 A6 ist die Master-Leiterplatte, die all diesen Funktionen zugrunde liegt.

Wichtige Spezifikationen

Was den 32i-A zu einer High-End-Plattform macht

Der Leistungsunterschied zwischen der 0i-Serie und der 32i-A-Serie spiegelt die jahrzehntelange CNC-Entwicklung von FANUC wider:

Nano-Interpolation:Der 32i-A berechnet Servobefehle mit einer Auflösung im Nanometerbereich statt mit einer Auflösung im Mikrometerbereich. Bei hohen Vorschüben führt diese feinere Befehlsauflösung zu glatteren Oberflächen mit weniger hochfrequenten Geschwindigkeitsschwankungen.

AI-Servo (Adaptives Servo):Die CNC überwacht kontinuierlich die Reaktion der Servoachse und passt die Verstärkungen in Echtzeit an, um Reibung, Wärmeausdehnung und Lastschwankungen während des Schneidzyklus auszugleichen. Dadurch bleibt die Servosteifigkeit über alle Betriebsbedingungen hinweg konstant.

Mehrweg-Programmkoordination:Zwei unabhängige Programmpfade werden gleichzeitig ausgeführt, wobei Befehle zur Synchronisierung zwischen Pfaden eine koordinierte Bewegung zwischen Pfaden ermöglichen. Ein Drehzentrum mit zwei Spindeln und zwei Revolvern nutzt dies, um die beiden Revolver in einer einzigen kontinuierlichen Bearbeitungssequenz zu synchronisieren.

HRV4-Stromregelung:Die High Response Vector-Stromregelung der vierten Generation betreibt die Servostromschleife mit hohen Aktualisierungsraten und sorgt so für die Servosteifigkeit und Störungsunterdrückung, die für schnelles und hochpräzises Schneiden erforderlich sind.

Das A20B-8101-0402 A6-Mainboard ist die Hardware, die diese Funktionen hostet und die dafür erforderliche Verarbeitungsarchitektur, Buskonnektivität und Modulerweiterungsinfrastruktur bereitstellt.

Anwendungsszenarien

32i-A CNC-Fehler auf Verbundmaschine:Ein Doppelspindel-Drehzentrum mit einer FANUC 32i-A-Steuerung kann nicht initialisiert werden. Beide Programmpfade sind inaktiv und das Display zeigt keinen Inhalt an. Nach systematischer Fehlereingrenzung wird die Hauptplatine A20B-8101-0402 als ausgefallene Komponente identifiziert. Durch den Austausch gegen eine korrekt konfigurierte A6-Karte werden beide Steuerpfade wiederhergestellt.

Geplanter Austausch der Hauptplatine:Eine Reparaturwerkstatt für Werkzeugmaschinen, die eine umfassende Überholung der 32i-A-Steuereinheit durchführt, ersetzt die A20B-8101-0402 im Rahmen einer Erneuerung auf Platinenebene und stellt so sicher, dass die generalüberholte CNC ihre nächste Betriebsperiode mit einer zuverlässigen Hauptplatine beginnt.

FAQ

F1: Wie unterscheidet sich der 32i-A vom 31i-A hinsichtlich der Hardwarearchitektur?

Der 31i-A unterstützt 4 Steuerpfade und bis zu 26 Achsen; Der 32i-A unterstützt 2 Pfade und bis zu 12 Achsen. Hierbei handelt es sich nicht um softwarebeschränkte Konfigurationen derselben Hardware – sie nutzen unterschiedliche Hauptplatinen-Hardware aus verschiedenen A20B-8101-Unterserien. Der A20B-8101-0402 ist spezifisch für den 32i-A und nicht mit 31i-A- oder 30i-A-Hauptplatinen austauschbar.

F2: Welche Daten müssen vor dem Austausch des A20B-8101-0402 gesichert werden?

Sichern Sie alle CNC-Parameter für beide Steuerpfade, alle Teileprogramme aus beiden Pfadprogrammspeichern, Werkzeugversatz- und Geometriedaten, Arbeitskoordinatendaten, PMC-Kontaktplanprogramme und -Daten sowie Servo- und Spindel-Tuning-Parameter. Aufgrund der Multi-Path-Konfiguration der 32i-A ist im Vergleich zu einer Single-Path-CNC doppelt so viel Parametersicherung erforderlich. Führen Sie die Sicherung über die ALL IO-Funktion der CNC auf einem externen Gerät durch, bevor Sie mit dem Austausch beginnen.

F3: Unterstützt die A20B-8101-0402 A6-Karte alle 32i-A-Optionsfunktionen?

Die Konfiguration des A6-Kartentyps unterstützt bestimmte Kombinationen von Optionskarten in der 32i-A-Steuereinheit. Ob eine bestimmte Option (HRV4, Dual-Check-Sicherheit, Hochgeschwindigkeits-Remote-Puffer) unterstützt wird, hängt von der Steckplatzbestückung des Platinentyps und den installierten Optionskarten ab. Vergleichen Sie die Optionsanforderungen aus der Hardwarespezifikation der Maschine mit den Fähigkeiten des A6-Kartentyps im 32i-A-Hardware-Anschlusshandbuch.

F4: Welche Inbetriebnahmeschritte sind nach der Montage des A20B-8101-0402 erforderlich?

Nach der Installation und dem Einschalten: Bestätigen Sie, dass beide Programmpfade korrekt initialisiert werden. Überprüfen Sie, ob die FSSB-Servokommunikation für alle Achsen auf beiden Pfaden hergestellt ist. Überprüfen Sie die Spindelschnittstellenkommunikation für alle Spindeln. Bestätigen Sie, dass alle PMC-E/A-Zuweisungen korrekt reagieren. und führen Sie beide Programmpfade mit niedriger Vorschubgeschwindigkeit aus, bevor Sie mit voller Geschwindigkeit produzieren. Vergleichen Sie bei einer Maschine mit benutzerdefinierter Servoparameter-Abstimmung das Verhalten der Achsen nach dem Austausch mit den optimierten Parametern, um etwaige Probleme bei der Parameterwiederherstellung zu erkennen.

F5: Gibt es bekannte Fehlermodi speziell für die Hauptplatine A20B-8101-0402?

Bei Hauptplatinen der A20B-8101-Serie kann es zu Ausfällen kommen, die auf Folgendes zurückzuführen sind: alternde Elektrolytkondensatoren auf den Stromversorgungsschienen (was zu zeitweiligem Zurücksetzen oder fehlerhaftem Verhalten bei Betriebstemperatur führt); Oxidation der Anschlüsse an den Steckmodul-Steckplätzen (was zu Kommunikationsfehlern der Optionskarte führt); und die Erschöpfung der SRAM-Batterie führt zu einem Parameterverlust beim Ein- und Ausschalten. Der regelmäßige Austausch der SRAM-Batterie und die regelmäßige Sicherung der Parameter sind die wirksamsten vorbeugenden Maßnahmen gegen die häufigsten Ausfallfolgen.
