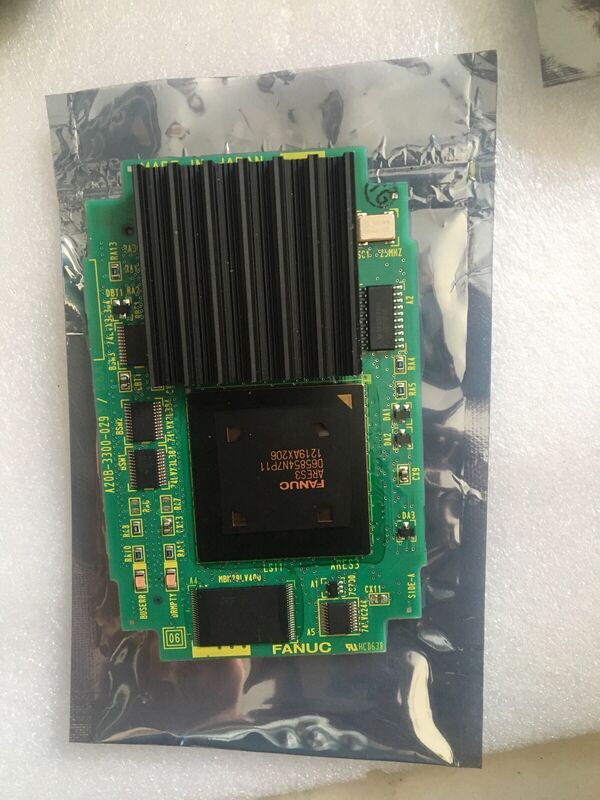

Neue Original-FANUC-PCB-Board A20B-3300-0293

A20B-3300-0293 FANUC 486 CPU-Modul 16 MB DRAM / A20B-3300-029x Familie / Steckkarte / FANUC CNC

Die CPU-Modulreihe A20B-3300

Die A20B-3300-Serie ist die Familie der Plug-in-CPU-Module von FANUC, die Prozessorkarten, die die zentrale Verarbeitungskapazität in FANUC CNC-Hauptplatten bieten.Die Serie umfasst mehrere Generationen von CNC-Plattformen und Prozessorarchitekturen:

DieA20B-3300-029x-Familiein der 486-era-Prozessorreihe:

Die 029x-Familie repräsentiert die Intel 486-Generation der FANUC-CNC-Verarbeitung, ein bedeutender Sprung gegenüber den Vorgängern der 486.Bereitstellung der für die CNC-Plattformen der Serie i der ersten Generation erforderlichen Rechenleistung.

Schlüsselmerkmale

486 Architektur und CNC-Leistung in der i-Serie

Der Intel 486-Prozessor brachte bedeutende Fortschritte gegenüber seinen Vorgängern, als FANUC ihn für die CNC-Plattformen der i-Serie übernahm:

Einheit mit schwimmendem Zifferzeichen (FPU) auf dem Chip:Die integrierte FPU des 486 (die im 386 nicht vorhanden ist) verarbeitet Flüssigesatzberechnungen in Hardware und nicht in Software-Emulationen.und Werkzeugkompensationsberechnungen, liefert die Hardware-Fließkomma deutlich schnellere Ergebnisse.

32-Bit-Architektur überall:Der 486 war der erste 32-Bit-CNC-Prozessor von FANUC. 32 Bit interne Datenpfade und ein 32-Bit externer Bus liefern die Datenbreite, die für die Rechenanforderungen der i-Serie CNC-Software benötigt wird.

16 MB DRAM-Kapazität:Die 16 MB DRAM-Speicherplatte des Moduls bietet die Arbeitsspeicherfläche für die CNC-Systemsoftware, von der aus ausgeführt werden kann.Die CNC lädt ihre Systemsoftware von FROM in diesen DRAM und führt sie aus 16MB war die passende Kapazität für die 486-Generation i-Serie-Software.

Anwendungsszenarien

Fehler des CNC-Prozessormoduls:Ein FANUC CNC entwickelt anhaltende Bootfehler oder CPU-Level-Alarme. Alle Speichermodule testen korrekt. Das Prozessormodul A20B-3300-0293 wird als Fehler identifiziert.Ersatz stellt den normalen CNC-Start und Betrieb wieder herEin alternder CNC der FANUC i-Serie wird elektronisch überholt. Das CPU-Modul A20B-3300-0293 wird ersetzt, um die Lebensdauer des Prozessors zurückzusetzen.

Häufig gestellte Fragen

F1: Welche CNC-Systeme verwenden das CPU-Modul A20B-3300-0293 486?

Die A20B-3300-029x-Familie bedient CNC-Plattformen der FANUC i-Serie aus der 486-Prozessor-Ära.

Nachbarmitglieder (0290, 0291) bestätigen die Kompatibilität mit den Plattformen der Serien 15i, 16i, 18i und 21i in ihren Hardwaregenerationen A und B.

Bestätigen Sie das spezifische CNC-Modell aus der Hardware-Dokumentation des Host-Boards.

F2: Wie verhält sich A20B-3300-0293 im Vergleich zu den Pentium-Klasse-Modulen (A20B-3300-0312/0313)?

Die 029x-Familie verwendet Intel 486-Klasse Prozessoren. Die 031x-Familie verwendet Intel Pentium-Klasse Prozessoren.Das Pentium bietet etwa doppelt so viel Anweisungsdurchsatz pro Uhr über seine superskalare Dual-Issuing-PipelineDie beiden Modulgenerationen bedienen unterschiedliche CNC-Hardwaregenerationen und sind nicht austauschbar.

F3: Erfordert der A20B-3300-0293-Austausch eine CNC-Neukonfiguration?

Nr. Die CNC-Parameter, die PMC-Leiter und die Teilprogramme befinden sich in SRAM- und FROM-Modulen, die vom CPU-Modul getrennt sind.

Der A20B-3300-0293-Austausch beeinflusst diese gespeicherten Daten nicht. Der CNC startet von FROM und liest die Parameter aus SRAM ab, nachdem das neue Modul montiert wurde.

F4: Wofür wird die 16 MB DRAM in einer 486-Zeitalter-CNC verwendet?

Die 16 MB DRAM auf A20B-3300-0293 ist der Arbeitsspeicher des Prozessors. Beim Booten kopiert die CNC ihre Systemsoftware von FROM in diese DRAM für eine schnelle Ausführung.Daten für den ZukunftspufferDie 16 MB-Kapazität entspricht der Softwareaufnahme der 486-jährigen FANUC-CNC-Softwareversionen.
