A20B-8101-0280 | FANUC Zero iC (Serie 0i-C) Hauptplatine – MMX Pentium / Mehrachsen / PC-Funktionen / Plug-In-Module

Serie 0i-C – Wo die Zero i-Plattform reifte

Die FANUC-Serie 0i-C (Zero i Model C) ist die dritte Hardware-Generation der 0i-Plattform. Jede nachfolgende 0i-Generation brachte bedeutende Leistungsverbesserungen:

0i-A (erste Generation):Etablierung der 0i-Hardwarearchitektur – einer kostenoptimierten CNC mit 486DX2-Verarbeitung und einer kleinen E/A-Ergänzung für grundlegende Bearbeitungs- und Drehanwendungen.

0i-B (zweite Generation):Die Platinenarchitektur wurde verfeinert, die Servo- und Spindelparameterfunktionen verbessert und die Kommunikationsoptionen erweitert.

0i-C (dritte Generation):Auf einen MMX-Pentium-Prozessor aufgerüstet – eine deutliche Steigerung der Verarbeitungsleistung gegenüber der Hardware der 486DX2-Klasse früherer Generationen. Der 0i-C führte außerdem standardmäßig die integrierte PC-Funktion ein, die es der CNC ermöglicht, über Ethernet zu kommunizieren und HMI-Anwendungen direkt auf der Steuereinheit zu unterstützen.

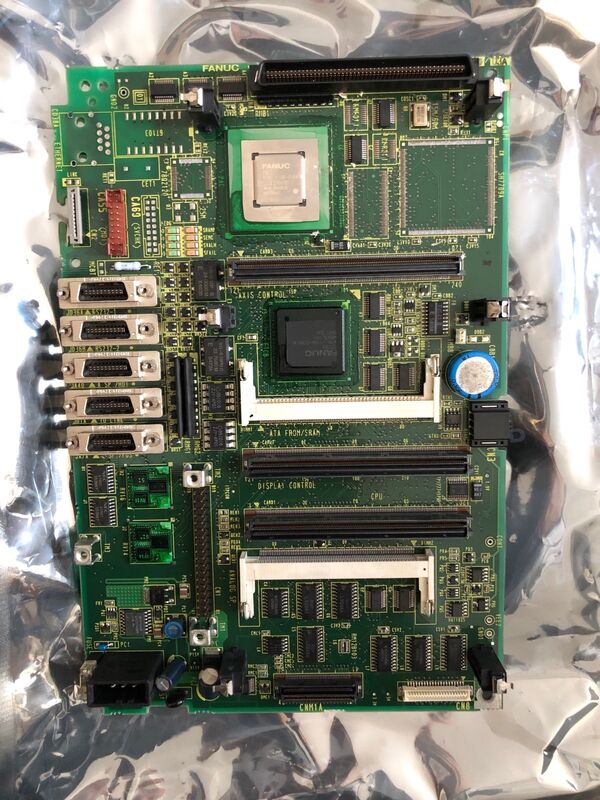

Die A20B-8101-0280 ist die Hauptplatine (Masterplatine) dieser 0i-C-Generation – die zentrale Hardwarebaugruppe, mit der alle Optionsmodule innerhalb der CNC-Steuereinheit verbunden sind.

Wichtige Spezifikationen

Integrierte PC-Funktionen – Konnektivität für moderne Produktionsumgebungen

Die integrierten PC-Funktionen der 0i-C-Generation ermöglichen der CNC Folgendes:

• Stellen Sie für das DNC-Programm-Streaming eine Verbindung zu einem Anlagennetzwerk über Ethernet her
• Führen Sie Datenerfassungsaufgaben aus, die Produktionszahlen und Maschinenstatus an MES-Systeme melden
• Unterstützt Fernüberwachung und -diagnose von einem angeschlossenen PC aus
• Übertragen Sie Programme und Parameter zwischen der CNC und dem Netzwerkspeicher

Diese Funktionen wurden in früheren 0i-Generationen hinzugefügt; Beim 0i-C sind sie Teil der Standardarchitektur des Mainboards.

Anwendungsszenarien

0i-C CNC-Hauptplatinenfehler:Ein FANUC 0i-C CNC-Bearbeitungszentrum startet nicht und zeigt Systemalarmcodes an, die auf die Hauptplatine hinweisen. Nachdem sichergestellt wurde, dass Speichermodule und Netzteil intakt sind, wird der A20B-8101-0280 ausgetauscht. Das System lädt die FROM-Module neu und nimmt den normalen Betrieb wieder auf.

Wiederherstellung der Ethernet-Konnektivität:Eine 0i-C-CNC verliert ihre Ethernet-Verbindung nach einem Fehler auf Platinenebene. Durch den Austausch des A20B-8101-0280 werden neben allen anderen CNC-Funktionen auch die integrierte Ethernet-Port-Funktion wiederhergestellt.

FAQ

F1: Welche Plug-in-Module werden an den A20B-8101-0280 angeschlossen?

Der A20B-8101-0280 bietet Modulsteckplätze für FROM (Flash ROM – CNC-Systemsoftware), SRAM (batteriegestützte Parameter- und Programmspeicherung), optionale DRAM-Erweiterungsmodule und Grafik- oder Kommunikationsoptionskarten. Die Konfiguration der installierten Module bestimmt die spezifischen Fähigkeiten des 0i-C CNC-Systems.

F2: Ist der A20B-8101-0280 mit den Konfigurationen 0i-MC (Bearbeitungszentrum) und 0i-TC (Drehzentrum) kompatibel?

Die Hardware der Hauptplatine ist unabhängig vom Maschinentyp auf der gesamten 0i-C-Plattform gleich. Der CNC-Typ (M = Bearbeitungszentrum, T = Drehzentrum) wird durch den Inhalt des FROM-Moduls bestimmt – das im FROM installierte Systemsoftware-Image. Die gleiche A20B-8101-0280 bedient beide, wobei der CNC-Typ auf Softwareebene gelöst wird.

F3: Welche Daten müssen vor dem Austausch des A20B-8101-0280 gesichert werden?

Sichern Sie vor dem Entfernen der Hauptplatine: alle CNC-Parameter, Teileprogramme, Werkzeugkorrekturdaten, Arbeitsversatzdaten und das PMC-Kontaktplanprogramm. Diese Elemente befinden sich in SRAM- und FROM-Modulen, aber eine vollständige Sicherung gewährleistet die Wiederherstellung, selbst wenn bei einem Modul während des Austauschs ein Problem auftritt. Speichern Sie Backups gleichzeitig auf Speicherkarte, USB (sofern unterstützt) und RS-232C-PC-Backup.

F4: Erfordert die integrierte PC-Funktion des A20B-8101-0280 nach dem Austausch der Platine eine separate Konfiguration?

Die Ethernet- und PC-Funktionsparameter (IP-Adresse, Subnetzmaske, Gateway, DNC-Servereinstellungen) werden im Parameterspeicher der CNC gespeichert – nicht auf der Hauptplatine. Nach dem Einbau eines Ersatzgeräts A20B-8101-0280 werden diese Parameter aus dem Backup wiederhergestellt und die Ethernet-Funktion sollte normal fortgesetzt werden. Wenn die MAC-Adresse der Ersatzplatine abweicht, aktualisieren Sie DHCP-Reservierungen oder feste IP-Zuweisungen in der Netzwerkkonfiguration der Anlage.

F5: Wie schneidet die 0i-C im Vergleich zur 0i-D-Generation in Bezug auf die Mainboard-Hardware ab?

Die 0i-D-Generation verwendet die Hauptplatinen der A20B-8200-xxxx-Serie – eine andere Hardware-Generation mit aktualisierter Prozessorarchitektur, höherer DRAM-Kapazität und einer aktualisierten PC-Funktionsschnittstelle. Die Hauptplatinen A20B-8101-0280 (0i-C) und A20B-8200-xxxx (0i-D) sind nicht austauschbar. Auf 0i-C-Hardware aufgebaute Systeme laufen über die gesamte Lebensdauer mit 0i-C-Hauptplatinen weiter.
