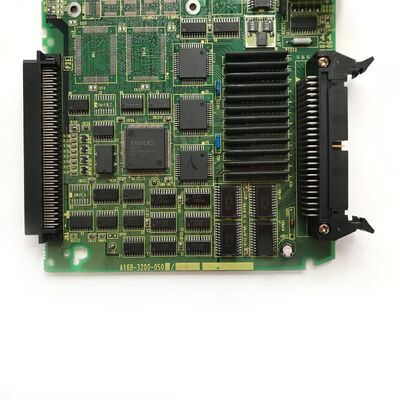

Fanuc System I O Board A16B-3200-0500 Neues und Original

A16B-3200-0500∙ FANUC Serie 0i-B I/O Board ohne Datenserver ∙ F0i-B Steuerung / Maschineneingabe-/Ausgangsschnittstelle / CNC-PCB

Die Bezeichnung "ohne Datenserver" Was es bedeutet

Die FANUC Serie 0i-B I/O-Platte gibt es in zwei Konfigurationen für verschiedene Anwendungsbedürfnisse:

Mit dem Datenserver:Enthält eine integrierte lokale Speicherfunktion eine kompakte Flash- oder Festplattenspeicherfläche innerhalb der CNC, mit der große Teilprogramme lokal gespeichert und in den CNC-Ausführungsschutzpuffer gestreamt werden können. nützlich für komplexe, lange Programme, die zu groß sind, um in den Standardprogrammspeicher der CNC zu passen.

ohne Datenserver (A16B-3200-0500):Das I/O-Board ohne die lokale Speicherhardware. Dies ist die richtige Variante für 0i-B-Systeme, bei denen Teilprogramme direkt in den Programmspeicher der CNC geladen werden,oder wenn das Streaming von DNC-Programmen über die Ethernet- oder RS-232C-Schnittstelle und nicht über eine eingebaute Datenserverspeichereinheit verarbeitet wird.

Wenn die falsche Variante mit dem Datenserver statt ohne

Wichtige Produktinformationen

Funktion der I/O-Board in der 0i-B CNC

Innerhalb der Steuerungseinheit 0i-B übernimmt die E/A-Schaltfläche den Signalausgleich zwischen dem internen PMC der CNC und den elektrischen Geräten der Maschine:

Eingaben:Positionsschalter, hydraulische Drucksensoren, Türschlösser, Kühlflüssigkeitsmessgeräte, Bedienungsschalter und Sicherheitsrelais.Die PMC liest diese Eingaben jeden Scan-Zyklus Maschine Zustand zu überwachen.

Ausgabe:Relais der Kühlmittelpumpe, Freisetzung der Spindelbremse, Freisetzung der Achsbremse, Steuerung des hydraulischen Ventils, Steuerung des Werkzeugwechselmotors, Steuerung der Anzeigeleuchte und LED-Treiber des Bedienfelds.Die PMC schreibt auf diese Ausgänge, um Maschinensequenzen zu steuern.

Die A16B-3200-0500 stellt die physikalische Schnittstelle zur Verfügung, die die Endverbindungen, die Signalkonditionierung und die Bus-Schnittstelle ermöglicht.

Anwendungsszenarien

0i-B CNC-E/A-Boardfehler:Ein CNC-Bearbeitungszentrum von FANUC 0i-B entwickelt zufällige PMC-E/Aus-Alarme, die bestimmte Maschinenfunktionen ohne entsprechende mechanische Störung zwischendurch versagen.Die Prüfung bestätigt, dass das I/O-Board die Signale zwischen den Maschinenfeldgeräten und dem PMC nicht korrekt überträgt.Der A16B-3200-0500-Ersatz stellt eine zuverlässige E/A-Kommunikation wieder her.

Wiederherstellung der CNC-Steuerungseinheit:Eine Steuerungseinheit der Serie 0i-B, die von einer Maschine entfernt wurde, wird zur Wiederverwendung saniert.Das I/O-Board A16B-3200-0500 wird zusammen mit anderen veralteten Komponenten ersetzt, um eine bekannte Steuerungseinheit für die nächste Installation zu schaffen..

Häufig gestellte Fragen

F1: Wie kann ich bestätigen, dass das 0i-B-System die Variante "ohne Datenserver" benötigt?

Überprüfen Sie das bestehende I/O-Board-Etikett für die Teilnummer A16B-3200-0500. Wenn diese Nummer angezeigt wird, wird bestätigt, dass das System die Variante ohne Datenserver verwendet.Überprüfen Sie die Hardware-Konfigurationsdokumentation des CNC-Systems (Verbindungshandbuch) für den anwendbaren 0i-B-Steuerungstyp..

F2: Erfordert der A16B-3200-0500-Ersatz Änderungen des PMC-Programms?

Nein. Das PMC-Programm adressiert die Maschine I/O durch die I/O-Adresse und nicht durch die spezifische Platinenhardware.Ersetzen Sie die A16B-3200-0500 durch eine korrekt eingebaute Ersatzvorrichtung, wird die I/O-Kommunikation wiederhergestellt, ohne dass PMC-Programme geändert werden müssen.. Alle Maschinen-E/A-Funktionen nach der Montage überprüfen, um zu überprüfen, ob die Ersatzteile korrekt funktionieren, bevor die Produktion wieder aufgenommen wird.

F3: Welche Alarme zeigen, dass die A16B-3200-0500 versagt hat?

PMC-Alarmcodes im Zusammenhang mit I/O-Verbindungsfehlern, zufälligen oder anhaltenden I/O-Adressenfehlern, die nicht mit Feldgerätefehlern übereinstimmen,und intermittierende Maschinensequenzfehler, die auf bestimmte E/A-Adressen zurückzuführen sind, alle auf ein I/A-Boardproblem hinweisenBestätigen Sie, dass die Feldverkabelung, Sensoren und Aktoren intakt sind, bevor Sie den Schluss ziehen, dass das Board versagt hat.

F4: Wird der A16B-3200-0500 auf allen 0i-B-CNC-Modellen oder spezifischen Varianten verwendet?

Die A16B-3200-0500 ist für die Steuerung der FANUC-Baureihe 0i-B (F0i-B) bestätigt.und andere KonfigurationenDie E/A-Schaltfläche kann in diesen Varianten gemeinsam sein, da sie unabhängig vom Maschinentyp den gleichen Hardware-Slot in der 0i-B-Steuerungseinheit bedient.Bestätigen Sie aus der Spezial-Ersatzteilliste des Controllers vor der Bestellung.

F5: Welche Daten müssen vor dem A16B-3200-0500-Austausch gesichert werden?

Die I/O-Board enthält keine CNC-Parameter oder -Programme. Vorsichtlich jedoch vor jeder CNC-Wartung eine vollständige SRAM-Backup und PMC-Leiterprogramm an externe MedienDies stellt sicher, dass die Datenwiederherstellung möglich ist, wenn während der Wartung unerwartete Ereignisse auftreten.
