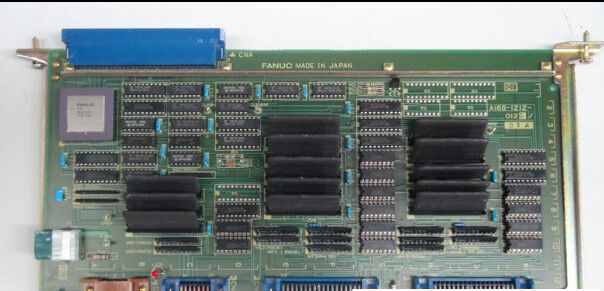

A16B-1212-0120 | FANUC Robot RG Control DI/DO I/O PCB – Digitale Eingangs-/Ausgangsschnittstellenplatine/Robotersteuerungs-Ersatzteil

DI/DO – Die Sprache zwischen dem Roboter und seiner Welt

Ein Industrieroboter arbeitet nicht isoliert. Es interagiert ständig mit den Maschinen, Vorrichtungen, Förderbändern und Sicherheitssystemen in seiner Umgebung. Jede dieser Interaktionen wird durch digitale Signale vermittelt:

Digitale Eingänge (DI):Signale, die von der Außenwelt an die Robotersteuerung gelangen – Endeffektorsensor, der bestätigt, dass ein Teil gegriffen wurde, Förderbandpositionssensor, der anzeigt, dass eine Palette bereit ist, Sicherheitstürschalter, der bestätigt, dass die Zelle frei ist, Verriegelungssignal von einer vorgeschalteten Maschine.

Digitale Ausgänge (DO):Signale, die der Roboter an seine Umgebung sendet – Befehl zum Öffnen/Schließen des Greifers, Anforderung zum Werkzeugwechsel, Signal zum Abschluss des Zyklus an die Host-SPS, Anzeigelampe an der Bedienerstation, Anforderung für eine neue Palette.

Die A16B-1212-0120 ist die I/O-Leiterplatte, die diese DI/DO-Signalpfade in der entsprechenden FANUC-Robotersteuerung bereitstellt. Es verbindet die externe Feldverkabelung mit dem internen Steuerbus des Roboters und ermöglicht es dem Roboterprogramm, während der Ausführung Eingangszustände zu lesen und Ausgangszustände zu befehlen.

Wichtige Produktinformationen

RG Control – Bezeichnung der Roboter-E/A-Schnittstelle

Die Bezeichnung „RG Control“ in der Platinenbeschreibung weist darauf hin, dass es sich um eine roboterspezifische I/O-Platine von FANUC und nicht um eine I/O-Platine für CNC-Werkzeugmaschinen handelt. Während die A16B-1212-Serie mehrere Platinentypen aus der gesamten FANUC-Produktpalette abdeckt, ist die 0120-Platine speziell in der Roboter-PCB-Familie kategorisiert – ihre Signalschnittstelle, Steckerbelegung und elektrische Spezifikation entsprechen den I/O-Anforderungen der FANUC-Robotersteuerungshardware.

Roboter-E/A-Karten unterscheiden sich von CNC-Maschinen-E/A-Karten durch ihre Signalzuweisungen und die spezifische Busschnittstelle der Robotersteuerung. Der A16B-1212-0120 ist für die Schnittstelle mit dem internen Signalbus der Robotersteuerung und dem E/A-Kommunikationsprotokoll konzipiert, das in FANUC-Roboterschaltschränken verwendet wird.

Anwendungsszenarien

I/O-Fehler der Roboterzelle:Ein FANUC-Roboter entwickelt intermittierende Alarmcodes im Zusammenhang mit seinen digitalen Eingängen. Durch Prüfungen der Feldverkabelung wird bestätigt, dass alle Sensorsignale auf Klemmenblockebene vorhanden und korrekt sind. Als Fehlerquelle wird das I/O-Board A16B-1212-0120 identifiziert. Durch den Austausch wird die zuverlässige DI/DO-Signalverarbeitung wiederhergestellt.

Vorbeugende Wartung der Robotersteuerung:Eine Einrichtung, die geplante Wartungsarbeiten an einer FANUC-Robotersteuerung durchführt, ersetzt die E/A-Platine A16B-1212-0120 im Rahmen einer Aktualisierung auf Platinenebene, um altersbedingte E/A-Ausfälle zu verhindern.

FAQ

F1: Wie viele DI- und DO-Punkte bietet der A16B-1212-0120?

Die Anzahl der DI/DO-Punkte wird durch das spezifische Design der E/A-Platine und die Konfiguration der Robotersteuerung bestimmt. Bestätigen Sie die Punktanzahl anhand des Hardware-Wartungshandbuchs der Robotersteuerung oder der E/A-Kartenspezifikation in der Ersatzteilliste für das entsprechende Steuerungsmodell. FANUC-Roboter-E/A-Karten dieser Generation bieten je nach Variante typischerweise 32 bis 96 DI-Punkte und 32 bis 64 DO-Punkte pro Karte.

F2: Mit welchen Robotersteuerungsmodellen ist der A16B-1212-0120 kompatibel?

Die A16B-1212-0120 ist als FANUC-Roboterplatine kategorisiert. Die spezifische Controller-Kompatibilität – R-J2, R-J3 oder eine andere FANUC-Robotersteuerungsgeneration – hängt davon ab, in welcher Steuerung die Platine ursprünglich installiert wurde. Bestätigen Sie vor der Bestellung das Ziel-Robotersteuerungsmodell anhand der Wartungsdokumentation.

F3: Erfordert der Austausch des A16B-1212-0120 ein Neuladen des Roboterprogramms?

Die I/O-Karte speichert keine Roboterprogramme oder Systemparameter. Der Austausch der Platine hat keinen Einfluss auf den Programminhalt. Wenn die I/O-Karte jedoch auch über Adresskonfigurationen oder DIP-Schaltereinstellungen verfügt, die ihre I/O-Zuweisung definieren, überprüfen Sie die Einstellungen der fehlerhaften Karte, bevor Sie den Ersatz einsetzen. Sichern Sie vor jeder Wartung der Steuerung immer alle Roboterprogramme und Systemvariablen.

F4: Welche Revisionssuffixe gibt es für A16B-1212-0120?

Es ist bekannt, dass der A16B-1212-0120 mindestens die Revisionen /01A und /02A hat. Spätere Revisionen sind in der Regel abwärtskompatibel mit derselben Controller-Hardware. Wenn die genaue Version auf dem Etikett der installierten Platine sichtbar ist, notieren Sie sie und vergewissern Sie sich vor der Bestellung, dass die verfügbare Ersatzversion kompatibel ist.

F5: Welche ESD-Vorsichtsmaßnahmen gelten beim Umgang mit A16B-1212-0120?

Mit einem geerdeten antistatischen Armband auf einer geerdeten ESD-sicheren Arbeitsfläche handhaben. In einer antistatischen Verpackung aufbewahren. Die CMOS- und Mixed-Signal-ICs auf der Platine reagieren empfindlich auf elektrostatische Entladung. Schalten Sie die Robotersteuerung vollständig aus und befolgen Sie das Sperrverfahren der Steuerung, bevor Sie auf interne Platinen zugreifen.
