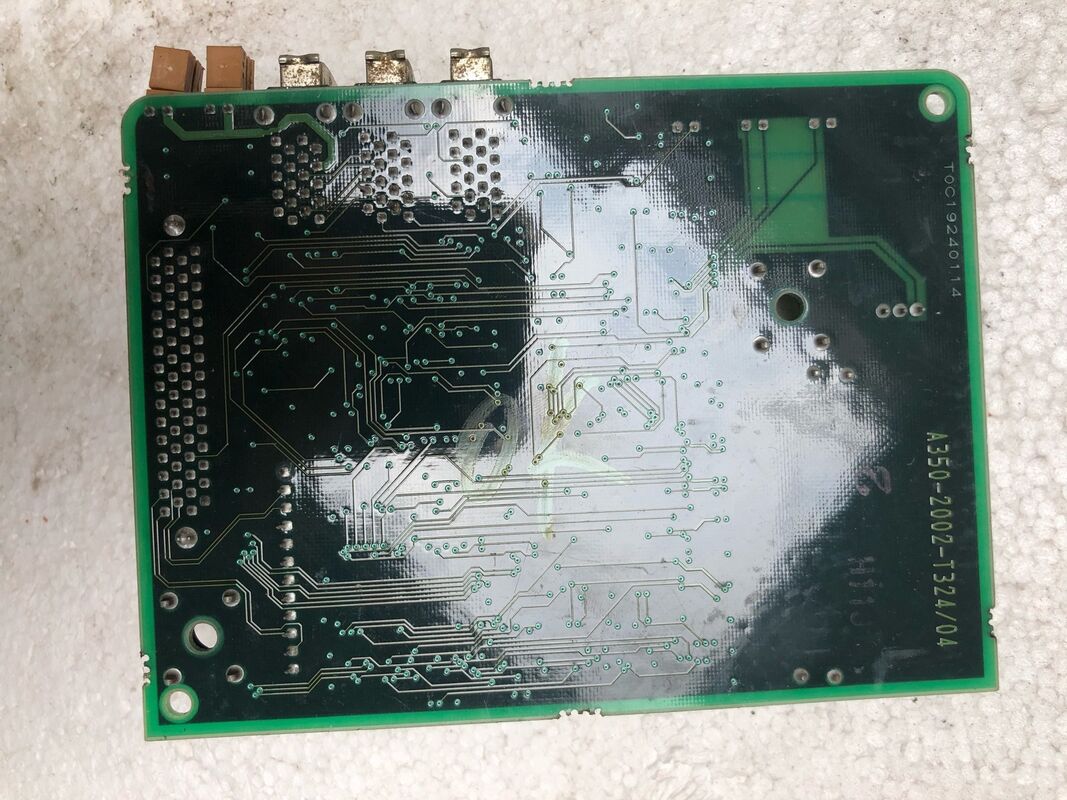

A350-2002-T324 Fanuc-Schaltplatte

A350-2002-T324 ∙ FANUC A350 PCB Herstellungsnummer ∙ A20B-2002 I/O und Interface Board Familie / CNC Operator Panel PCB

A350-2002 Die Herstellungsidentität für A20B-2002 Platten

Wie die Baunummern der A350-2101-Txxx den Antriebsboards der A20B-2101 entsprechen, so ist auch dieA350-2002-TxxxDie Nummern derA20B-2002Die A20B-2002-Serie umfasst eine Reihe von CNC-Schnittstellen und I/O-Boards, die zwischen der CNC-Steuerung und den an den Bediener gerichteten Komponenten der Maschine liegen.

Die A350-2002-T324 ist das Herstellungszeichen für ein bestimmtes Board in dieser Familie.

Wichtige Produktinformationen

Die A20B-2002-Board-Familie ?? I/O, Backplane und Operator-Schnittstelle

Die A20B-2002-Serie erfüllt mehrere Funktionen innerhalb der FANUC-CNC-Steuerungssysteme:

Betriebspaneelanlagen für die E/A:Zu den am weitesten verbreiteten Produkten dieser Serie gehören die 48DI/32DO-Bedienpanel-E/Ausgangskabel, einschließlich der A20B-2002-0520 (mit MPG-Schnittstelle) und der A20B-2002-0521 (ohne MPG).Diese Tafeln befinden sich zwischen den physischen Bedienelementen des Bedieners (Schaltflächen), Schalter, Anzeigeleuchten) und dem PMC der CNC, die 48 digitale Eingänge von Panelschaltern und 32 digitale Ausgänge zu Panellampen über den seriellen I/O Link-Bus verarbeiten.

Backplane- und Rack-Schnittstellen:Andere Boards dieser Serie dienen als Backplane-PCBs für CNC-Steuerungsregal-Montagen und bieten die Businfrastruktur für Multi-Slot-CNC-Kartenmontagen.Diese Boards verbinden mehrere Modulkarten physisch in demselben Rack über einen gemeinsamen Backplane-Bus.

Schnittstellemodule:Additional A20B-2002 variants provide specialised interface functions — such as MPG connection units and operator panel communication modules — that extend the CNC's connectivity to machine panel devices.

Die A350-2002-T324-Fertigungsnummer ist auf eine bestimmte Platine innerhalb dieser Funktionsfamilie abgegrenzt.

Anwendungsszenarien

Fehler des Bedienfeldes:Eine i-Serie CNC entwickelt ein zufälliges Bedienfeldverhalten: bestimmte Tasten reagieren nicht, Anzeigeleuchten leuchten nicht richtig.Ersetzen des Boards stellt die vollständige E/A-Funktion des Bedienfeldes wieder her.

Identifizierung der Panel-Schnittstellenplatine:Während der Wartung identifiziert ein Techniker die A350-2002-T324 bei einer CNC-Steuerungseinheit.Durch die Verknüpfung dieser Baunummer mit der Wartungsunterlagen wird die Funktion der Platte und der korrekte Ersatz bestätigt..

Häufig gestellte Fragen

F1: Wie verbindet die I/O-Verbindung die A350-2002-T324 mit der CNC?

The A20B-2002 family boards communicate with the CNC via the FANUC I/O Link — a high-speed serial protocol that connects I/O units and operator panel boards to the CNC's PMC over a single twisted-pair cable (or optical fibre). Der I/O Link Master befindet sich in der CNC; der A350-2002-T324 (oder sein A20B-2002-Äquivalent) ist ein Slave-Knoten. Alle 48 Eingangszustände und 32 Ausgabebefehle werden in jedem I/O Link Scan-Zyklus übertragen.Dies ersetzt die Notwendigkeit für einzelne verdrahtete Verbindungen von jedem Schalter und Lampe zur CNC.

F2: Was ist der Unterschied zwischen der A350-2002-T324 und der kommerziellen A20B-2002-xxxx-Nummer?

Die A350-2002-T324 ist die PCB-Fertigungsnummer FANUCs interne Fertigungszeichnungsreferenz, die auf der Leiterplatte gedruckt ist.Die A20B-2002-xxxx ist die für den Einkauf und in den Wartungshandbüchern verwendete HandelsbestellnummerBeide Referenzen identifizieren das gleiche physikalische PCB. Die Herstellungsnummer wird aus dem Etikett der Platte abgelesen; die Handelsnummer findet sich in Ersatzteillisten und Kaufdokumentation.

F3: Kann ein A350-2002-Board ersetzt werden, ohne das PMC-Programm der CNC zu aktualisieren?

Ja, das PMC-Leiterprogramm adressiert die E/A durch die E/A-Verbindungsadresse und nicht durch die spezifische Hardwareversion des Boards.Ersetzen Sie eine ausgefallene A350-2002-T324 durch eine korrekt konfigurierte Ersatzplatine an derselben I/O Link-Adresse stellt die I/O-Kommunikation des PMC transparent wieder herFür einen gleichwertigen Vorstandsersatz sind keine Änderungen am PMC-Programm erforderlich.

F4: Wie viele A350-2002-Boards (A20B-2002) können in einem CNC-System angeschlossen werden?

Die I/O-Verbindung unterstützt mehrere Slave-Knoten in einer Daisy-Chain-Konfiguration.Die maximale Anzahl der Knoten hängt von der Kapazität der I/O-Verbindung der CNC ab. Jeder Knoten hat eine bestimmte Anzahl von I/O-Verbindungsadressen.. Für die meisten CNC-Systeme der Serie i unterstützt der I/O Link genügend Knoten, um mehrere Bedienplatten neben I/O-Einheiten für Maschine-I/O, Leistungsmagnetik-Schrank,mit einer Leistung von mehr als 50 W und.

F5: Erfordert der A350-2002-T324-Austausch eine Umkonfiguration der I/O-Link-Adresse?

Nur, wenn die Ersatzteilplatine mit einer anderen I/O-Verbindungsknotenadresse als die defekte Platine konfiguriert ist.Standardwechsel mit einer identisch konfigurierten Platine an derselben Adresse erfordert keine Neukonfiguration . Wenn die Ersatzteilplatine eine andere Adresskonfiguration hat, müssen die Einstellungen der I/O-Link-Parameter der CNC entsprechend aktualisiert werden.Überprüfen Sie die Adresskonfiguration aus der elektrischen Dokumentation der Maschine, bevor Sie den Ersatzteil montieren.
