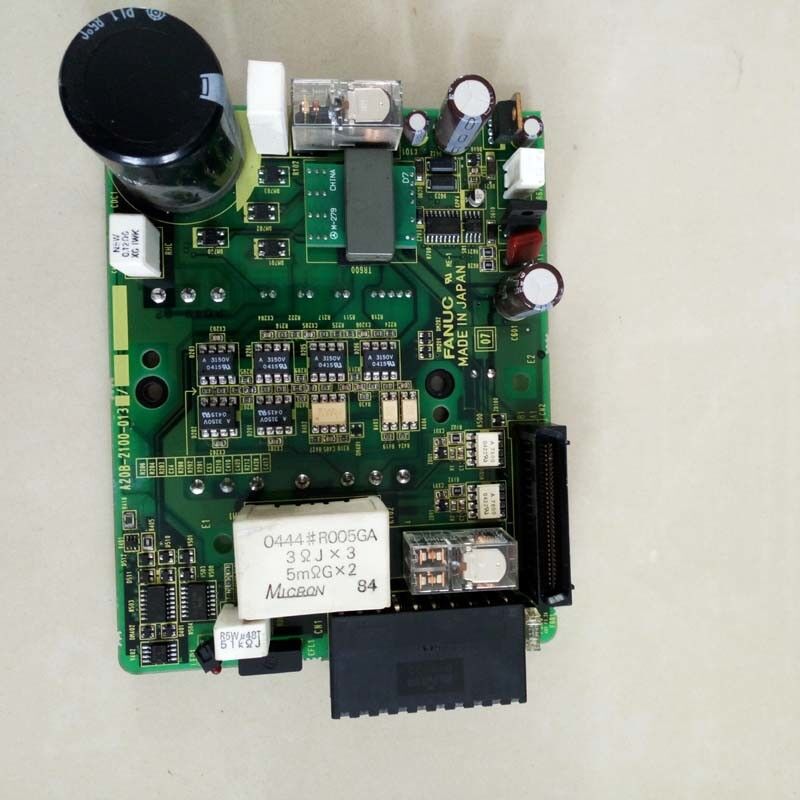

Fanuc-Servo-Karte A20B-2100-0133 oder A20B21000133/05B - Gebraucht und neu

A20B-2100-0133 | Antriebsplatine der Serie FANUC A20B-2100 – CNC-Servo- und Spindelantriebssysteme / Ersatzteil

A20B-2100 – Eine Familie antriebsorientierter Leiterplatten

Die A20B-2100-Serie umfasst eine Reihe von Leiterplatten, die in den Servoverstärkermodulen, Spindelverstärkermodulen und Stromversorgungsmodulen von FANUC eingesetzt werden. Im Gegensatz zur A20B-2101-Serie, die sich auf Steuerlogikplatinen konzentriert, deckt die A20B-2100-Serie auch Leistungsstufen-Leiterplatten ab – Platinen, die in unmittelbarer Nähe der Hochstrom-Schaltgeräte und der DC-Bus-Hardware betrieben werden.

Wichtige Vertreter dieser Serie veranschaulichen den Funktionsumfang:

• Leiterplatten für SVM-Servoantriebe:Platinen für die FSSB-Schnittstellen-Servoverstärkermodule, einschließlich der Klassen A20B-2100-0251 und A20B-2100-0260 für zweiachsige und dreiachsige SVM-Konfigurationen.
• Leiterplatten für Stromversorgungsmodule:Einschließlich der Klassen A20B-2100-0390 und A20B-2100-0391, die die Netzteilmodule der Alpha-i PS-Serie mit Nennleistungen von 5,5 kW bis 100 kW bedienen.
• Steuerplatinen für Spindelantrieb:Einschließlich der Klasse A20B-2100-0800 für die Alpha-i SPMC-Spindelmodulsteuerung.

Die A20B-2100-0133 ist eine spezielle Platine dieser Serie, die die Antriebsfunktion erfüllt, für die sie entwickelt und hergestellt wurde.

Wichtige Produktinformationen

Antriebsplatinen – die Arbeitsschicht zwischen Logik und Leistung

In einem Servo- oder Spindelverstärkermodul von FANUC erfüllt der Leiterplattenstapel unterschiedliche Funktionen auf verschiedenen Ebenen. Die A20B-2100-Serie nimmt eine kritische Zwischenschicht ein:

Steuerplatinen (Serie A20B-2101):Empfangen Sie Achsbefehle von der CNC, führen Sie den aktuellen Steueralgorithmus aus und geben Sie Gate-Signale aus. Diese Platinen verarbeiten digitale Signale und benötigen relativ wenig Strom.

Antriebs-/Leistungsplatinen (Serie A20B-2100):Schnittstelle zwischen der Steuerplatine und den Hochstrom-IGBT-Schaltgeräten. Diese Platinen übertragen Gate-Treibersignale an die Leistungstransistoren, verwalten Stromrückkopplungssignale von Stromsensoren, implementieren Schutzauslösungen auf Hardwareebene und übernehmen in einigen Varianten aktive Leistungsumwandlungsfunktionen.

Der A20B-2100-0133 arbeitet auf dieser Antriebsplatinenebene und übersetzt die Befehle der Steuerplatine in das präzise Gate-Timing, das die Leistungsgeräte benötigen, um geregelten Motorstrom zu erzeugen.

Anwendungsszenarien

Fehler auf der Leistungsplatine des Antriebsmoduls:Ein Servo- oder Spindelmodul erzeugt einen Überstromalarm, der sofort beim Einschalten des Antriebs auftritt. Der Strom im Motorstromkreis zu diesem Zeitpunkt bestätigt, dass die Steuerplatine Gate-Signale sendet, der Ausgang ist jedoch falsch. Als Fehler wird die Laufwerksplatine A20B-2100-0133 identifiziert. Durch den Austausch der Platine wird das korrekte Ausgabeverhalten wiederhergestellt.

Geplante Antriebswartung:Eine Einrichtung, die eine planmäßige Überholung von Alpha-i-Antriebsmodulen mit hoher Auslastung durchführt, ersetzt das A20B-2100-0133 im Rahmen eines Auffrischungsprogramms für die Antriebsplatine und setzt die Lebensdauer der Platine zurück, bevor es zu einem altersbedingten Ausfall kommt.

FAQ

F1: Wie kann ich feststellen, ob der A20B-2100-0133 oder die Steuerplatine (Serie A20B-2101) ausgefallen ist?

Eine ausgefallene A20B-2100-Laufwerksplatine verursacht typischerweise Leistungsausgangssymptome – Überstrom, asymmetrischer Ausgang oder Hardware-Schutzauslösungen. Eine ausgefallene A20B-2101-Steuerplatine verursacht typischerweise Kommunikations- oder Logiksymptome – FSSB-Kommunikationsfehler, Laufwerk erreicht nicht die Bereitschaft ohne Ausgangsfehler oder unregelmäßige Reaktion auf Befehle. Fehlersymptome, die zuerst auf die Ausgangsstufe hinweisen – insbesondere Alarme, die unter Last, aber nicht bei Schwachstromtests auslösen – deuten auf A20B-2100-0133 hin.

F2: Erfordert der Austausch von A20B-2100-0133 Änderungen der Servoparameter?

Nein. Servo- und Spindelparameter werden im Hauptparameterspeicher der CNC gespeichert, nicht in den Antriebsplatinen. Durch den Austausch des A20B-2100-0133 werden keine CNC-Parameter verändert. Nach dem Einbau und der Stromversorgung des Systems sollte der Antrieb die normale Kommunikation mit der CNC wiederherstellen und den Betrieb mit dem vorhandenen Parametersatz wieder aufnehmen. Überprüfen Sie die Geschwindigkeit bei niedriger Geschwindigkeit, bevor Sie zur vollen Produktion zurückkehren.

F3: Ist der A20B-2100-0133 mit bestimmten Nennstromstärken des Antriebsmoduls kompatibel oder wird er in einem gesamten Bereich verwendet?

Antriebsplatinen der A20B-2100-Serie sind häufig für verschiedene Stromnennwerte innerhalb einer Modulfamilie gleich – die Leistungsgeräte ändern sich mit dem Nennstrom, aber die Steuerungs- und Antriebsplatinenlogik bleibt im gesamten Bereich gleich. Bestätigen Sie vor der Bestellung das spezifische Modulmodell anhand des Antriebstypenschilds und vergleichen Sie es mit der Ersatzteilliste, um sicherzustellen, dass A20B-2100-0133 die Nennleistung des installierten Moduls abdeckt.

F4: Welche Sicherheitsmaßnahmen gelten vor dem Zugriff auf A20B-2100-0133 in einem Antriebsmodul?

Der DC-Bus des Antriebsmoduls behält gefährliche Spannung, nachdem die Netzstromversorgung unterbrochen wurde. Warten Sie die im FANUC-Wartungshandbuch für das entsprechende Modul angegebene Kondensatorentladungszeit ab – oder bestätigen Sie mit einem kalibrierten Gleichspannungsmesser, dass der Bus unter dem sicheren Schwellenwert liegt –, bevor Sie das Modulgehäuse öffnen. Der A20B-2100-0133 arbeitet im Normalbetrieb mit Busspannungspegeln; Die Sicherstellung, dass der Bus vollständig entladen ist, ist eine nicht verhandelbare Sicherheitsanforderung.

F5: Kann der A20B-2100-0133 repariert statt ersetzt werden?

Die Reparatur von FANUC-Antriebsplatinen auf Komponentenebene wird von spezialisierten Servicezentren angeboten. Für die A20B-2100-Antriebsplatinenfamilie ist eine Reparatur technisch möglich, wenn der Fehler diskrete Komponenten wie Gate-Treiber-ICs, Strommesswiderstände oder Schutzkomponenten betrifft. Bei produktionskritischen Maschinen, bei denen die Durchlaufzeit von entscheidender Bedeutung ist, ist der Platinenaustausch mit dem A20B-2100-0133 in der Regel schneller als die Reparatur. Je nach Dringlichkeit und Budget des Antrags kommen beide Optionen in Frage.
