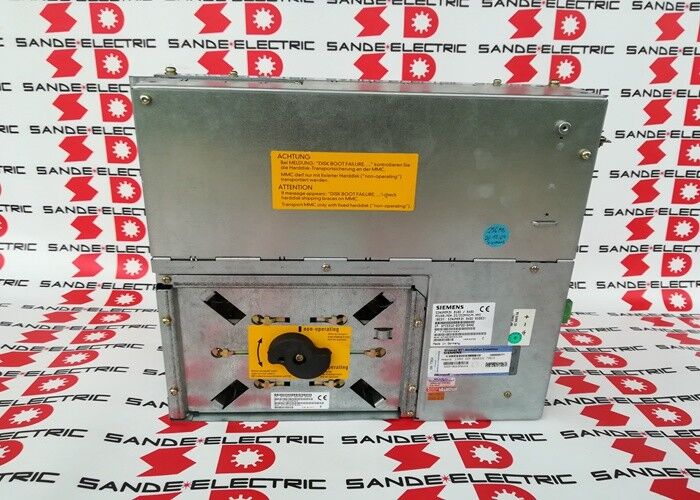

Siemens 6FC5210-0DF02-0AA0 SINUMERIK 810D / 840D PCU50 Steuerungseinheit Pentium II / Windows NT40

Teilnummer:6FC5210-0DF02-0AA0

Hersteller:Siemens AG (Deutschland)

Typ der Ware:PCU50 Panelsteuerungseinheit

Das Fenster des Bedieners in die Maschine

Die 6FC5210-0DF02-0AA0 ist die PCU50 (Panel Control Unit) für Siemens SINUMERIK 810D und 840D CNC-Systeme.Es ist die Rechenplattform hinter der Bedieneroberfläche, die die HMI Advanced-Software ausführt, stellt das CNC-Display dar, verarbeitet die Eingaben des Bedieners und kommuniziert mit der NCU (Numerical Control Unit) zur Koordinierung der Maschinenoperationen.

In der SINUMERIK-Architektur befindet sich die PCU50 zwischen dem Bedienfeld (Tastatur und Display) und der NCU. Die NCU übernimmt die Echtzeit-CNC-Steuerungsberechnungen.Die PCU50 übernimmt die menschliche Schnittstelle , Werkzeugverschiebung, Anzeige der Maschinenparameter und Programmierbearbeitung. Beide müssen in Betrieb sein, damit die CNC voll funktionsfähig ist.

Der Pentium II / 333 MHz-Prozessor und die 128 MB RAM-Spezifikation platzieren dieses Gerät in die späten 1990er bis frühe 2000er Jahre SINUMERIK 840D-Generation.die Siemens' Bedienoberflächensoftware für 840D-Systeme (Betriebssystemkonfiguration)Eine Festplatte ist im PCU50-Gehäuse eingebaut, die auf einer Antivibrationsplatte montiert ist, eine fehleranfällige Komponente bei älteren Einheiten, die mit SSD- oder Flash-Ersatzkits bearbeitet werden kann.

HMI-Erweiterte und Software-Konfiguration

HMI Advanced ist das Bedienersoftwarepaket von Siemens für den SINUMERIK 840D. Es bietet die Standard-CNC-Bedieneroberfläche: Programmauswahl und -bearbeitung, Werkzeugverwaltung, Anzeige von Maschinenparametern,AlarmmanagementDie Softwareversion der installierten PCU50 muss der Systemsoftwareversion der NCU entsprechen.Nicht übereinstimmende HMI- und NCU-Softwareversionen verursachen Schnittstellenfehler und können die korrekte Kommunikation mit dem Bediener verhindern.

Bei dem Austausch einer PCU50 ist die HMI-Softwarekonfiguration zu berücksichtigen, einschließlich maschinenspezifischer Zyklen, kundenspezifischer Bildschirmanpassungen,Vor dem Austausch müssen die auf der HMI-Ebene angegebenen Antriebs- und Antriebsparameter vom Originalgerät gesichert werden.

Schlüsselmerkmale

Häufig gestellte Fragen

F1: Das SINUMERIK 840D-Display ist leer oder eingefroren. Die NCU läuft (Achsenantriebe sind online). Ist die PCU50 die Ursache?

Eine funktionierende NCU mit einem leeren oder eingefrorenen HMI-Display ist die klassische Darstellung einer ausfallenden PCU50. Die interne NC-Status-LED der NCU sollte überprüft werden, um zu bestätigen, dass die NC aktiv ist.Wenn der NC normal läuft und nur der HMI nicht reagiert, hat die PCU50 versagt ¢ typischerweise die Festplatte, die Windows NT-Boot-Partition oder die interne Stromversorgung der PCU50.

F2: Das PCU50 startet auf Windows NT, aber HMI Advanced startet nicht oder zeigt einen Fehler an. Was sollte überprüft werden?

Ein PCU50, der auf Windows startet, aber HMI Advanced nicht startet, zeigt normalerweise eine beschädigte HMI-Installation an.eine fehlgeschlagene Kommunikationsverbindung der NCU (überprüfen Sie die MPI- oder PROFIBUS-Verbindung zwischen PCU und NCU), oder eine Softwareversion Mismatch zwischen der HMI und NCU. Überprüfen Sie zuerst die NCU-Verbindung HMI Advanced erfordert aktive NCU-Kommunikation zum Initialisieren.

F3: Die Festplatte PCU50 versagt. Kann sie ersetzt werden, ohne die Maschinenaufstellung zu verlieren?

Die Festplatte enthält die Windows NT-Installation, die HMI Advanced-Software und alle maschinenspezifischen Zyklen und Konfigurationen.Vor jeder Festplattenbearbeitung muss eine Sicherung vorgenommen werden ̇ entweder ein vollständiges Festplattenbild oder eine SINUMERIK-spezifische Sicherung über die Siemens PCU-FLASH oder Archivierungswerkzeuge. Ohne eine Sicherung gehen maschinenspezifische Daten verloren und müssen aus der MTB-Dokumentation neu erstellt werden.SSD- oder CompactFlash-Upgrade-Kits sind verfügbar, um die drehende Festplatte durch Festplattenspeicher zu ersetzen.

F4: Kann ein Ersatzgerät 6FC5210-0DF02-0AA0 aus einer anderen Maschine verwendet werden?

Die PCU50-Hardware ist nicht maschinenspezifisch, aber die Softwarekonfiguration ist.Bevor sie die neue Maschine bedienen kannEine Maschine mit der HMI-Konfiguration einer anderen Maschine darf niemals betrieben werden, ohne alle Parameter zu überprüfen.

F5: Was ist das aktuelle Siemens-Äquivalent für ein SINUMERIK 840D-System-Upgrade?

SINUMERIK 840D sl (Solution Line) mit PCU50.5 oder die integrierten NCU 7x0 Einheiten mit HMI sl sind die Gegenstücke der Stromerzeugung.Die Migration von 840D auf 840D sl ist ein kompletter Ersatz des SteuerungssystemsDer Hersteller von Werkzeugmaschinen oder der Siemens-Servicepartner sollten für eine Migrationsbewertung konsultiert werden.
