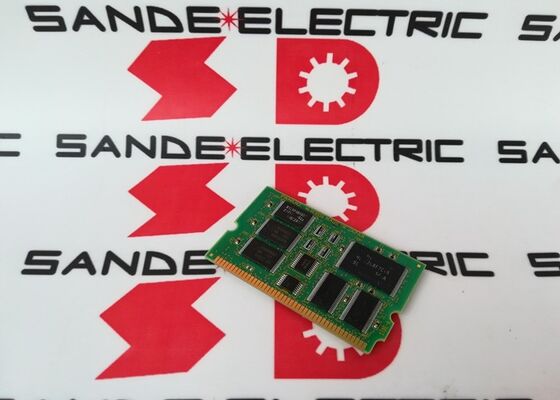

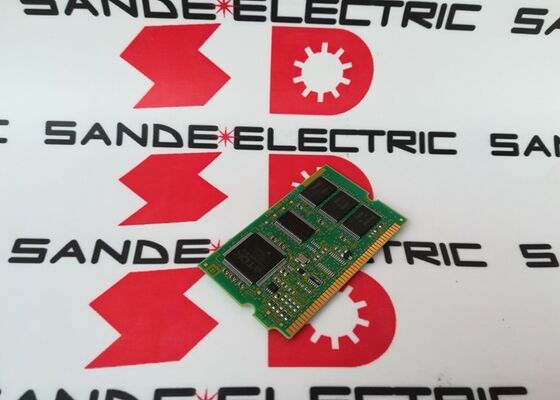

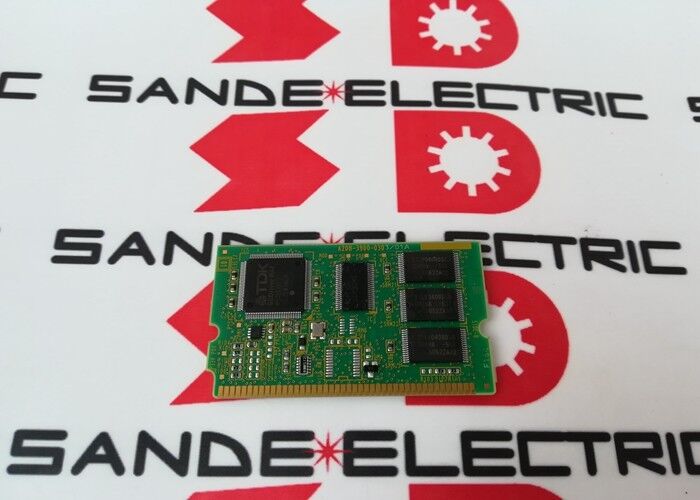

Neue Fanuc-Leiterplatte A20B-3900-0303 A20B39000303 A2OB-39OO-O3O3

A20B-3900-0303 FANUC FROM/SRAM Speichermodul Flash ROM und SRAM kombiniert / CNC-Speicherkarte / A20B-3900 Serie

FROM + SRAM 2 Speichertechnologien, ein Modul

Der A20B-3900-0303 kombiniert zwei grundsätzlich unterschiedliche Speichertypen in einem einzigen Plug-in-Modul:

Von (Flash-Lese-Nur-Speicher):Nichtflüchtiger Speicher, der seinen Inhalt dauerhaft ohne Stromversorgung oder Batterie speichert.PMC-LeiterprogrammDiese Inhalte überleben Stromkreisläufe und Batterieausfälle ohne Verlust.Das Aktualisieren von FROM erfordert eine absichtliche Schreiboperation mit dem Boot-Mode-Software-Loader von FANUC.

SRAM (statischer Zufallsspeicher):Hochgeschwindigkeitsflüchtiger Speicher, der für Betriebsdaten während der CNC-Ausführung genutzt wird, ‡ Werkzeugverschiebungstabellen, Arbeitskoordinatensysteme, Makrovariablen und andere häufig aufgerufene Daten.Im Gegensatz zu den CMOS-RAM-Modulen, die in älteren CNC-Generationen verwendet wurden, erfordert der SRAM in den Modulen A20B-3900 kein Backup der Batterie, da das FROM der CNC bereits die primären Konfigurationsdaten speichert.

Wichtige Produktinformationen

WAS in WAS aufbewahrt wird

Der FROM-Bereich der A20B-3900-0303 enthält:

CNC-Systemsoftware:Der FANUC CNC-Betriebskernel die Echtzeitsoftware, die die Achseninterpolation, PMC-Ausführung, die Bedieneranzeige und alle CNC-Funktionen verwaltet.Diese Software wird von FANUC bereitgestellt und kann vom Endbenutzer nicht geändert werden.

Optionssoftware:Lizenzierte CNC-Optionfunktionen (z. B. erweiterte Kontursteuerung, KI-Steuerung, starres Tippen,Konversationsprogrammierung) in FROM als separate Softwaremodule gespeichert, die bei Registrierung der entsprechenden Optionslizenz aktiv sind.

PMC-Leiterprogramm:Die PLC-Sequenzlogik der Werkzeugmaschine, die Werkzeugwechsel, Kühlmittel, Türverriegelungen und die gesamte Maschinenautomatisierung verwaltet.

Makroprogramme (O9000­O9999):Maßgeschneiderte Makroprogramme und Konzernzyklusdefinitionen, die auf Maschinenebene installiert sind, werden für eine zuverlässige Persistenz in FROM aufbewahrt.

Anwendungsszenarien

FROM-Modulfehler:Ein FANUC CNC entwickelt Systemstartfehler, zufällige FROM-Checksum-Fehler oder Software-Korruptionssymptome. Nach der Beseitigung von Stromversorgungsfehlern wird das A20B-3900-0303 FROM/SRAM-Modul identifiziert.Ersatz erfordert eine vollständige FROM-Wiederaufladung, gefolgt von Parameter- und Programmwiederherstellung aus dem Backup.

CNC-System umbauen:Ein FANUC CNC-Steuergerät wird mit neuer Speicherhardware neu aufgebaut.und Programme werden aus dem kompletten Sicherungssatz der Maschine geladen.

Häufig gestellte Fragen

F1: Warum müssen alle FROM-Dateien, Parameter und Programme nach dem Ersetzen von A20B-3900-0303 neu geladen werden?

Der FROM-Bereich des Moduls speichert die CNC-Systemsoftware und die PMC-Leiter, die an keinem anderen Ort in der CNC-Steuerungseinheit gespeichert sind.Ein neues oder ersetztes A20B-3900-0303 beginnt leer. Ohne das Laden der FROM-Dateien kann die CNC nicht starten. Ohne Wiederherstellung von Parametern und Programmen kann die CNC auch nach dem FROM-Laden nicht richtig funktionieren.vor dem Austausch eines FROM-Moduls eine überprüfte Sicherung aller dieser Datensätze erforderlich ist.

F2: Welche Sicherungsinstrumente sind für die Speicherung und Wiederherstellung der Daten von A20B-3900-0303 erforderlich?

FROM-Dateien werden mit dem Boot-Bildschirm oder dem CNC-Software-Lader von FANUC “ typischerweise über Ethernet- oder CF-Karten auf einen PC gesichert.Parameter und Programme werden über den SYSTEM-Einstellungsbildschirm der CNC mit serieller RS-232 gesichertfür Systeme der Serie 30i/31i/32i (die Zielplattformen für Module A20B-3900-030x),Ethernet-basierte FANUC FOCAS2-Kommunikation bietet die zuverlässigste Methode zur Sicherung großer Datenmengen.

F3: Ist A20B-3900-0303 austauschbar mit A20B-3900-0298 (32 MB FROM / 2 MB SRAM)?

Nicht unbedingt. Verschiedene Varianten der A20B-3900-030x-Familie haben unterschiedliche SRAM-Kapazitäten und können unterschiedliche CNC-Optionkonfigurationen bedienen.Die Hardware-Spezifikation der CNC definiert, welche FROM/SRAM-Modulvariante richtig ist Die erforderliche Bauteilnummer ist auf dem Etikett des installierten Moduls und in der entsprechenden FANUC-Hardware-Dokumentation zu bestätigen.

F4: Was bedeutet "Core Exchange Required" für A20B-3900-0303?

Kernumtausch bedeutet, dass die Ersatzpolitik des Lieferanten die Rückgabe des alten Moduls beim Kauf eines Ersatzes vorschreibt ∙ das zurückgegebene (Kern-) Modul wird repariert und wieder auf Lager gestellt.Diese Richtlinie gilt für FANUC-SpeichermoduleDie technische Voraussetzung für den Nutzer besteht darin, sicherzustellen, daß das alte Modul als Bedingung für die Transaktion für den Rücktausch verfügbar ist.

F5: Wenn die CNC erfolgreich startet, aber Parameterfehler gibt, ist die A20B-3900-0303 gescheitert?

Ein erfolgreicher Start mit Parameterfehlern zeigt an, dass der FROM-Abschnitt (die Systemsoftware enthält) funktionsfähig ist, aber der Parameter-/Datenabschnitt beschädigt oder gelöscht wurde.Das kann passieren, nachdem: ein FROM-Modulwechsel (Parameter noch nicht neu geladen), ein batteriebedingter Speicherverlust (falls für den spezifischen Modultyp anwendbar) oder eine manuelle Speicherfreigabe.Die korrekten Parameter aus dem Backup laden, bevor das Modul ausfällt..
