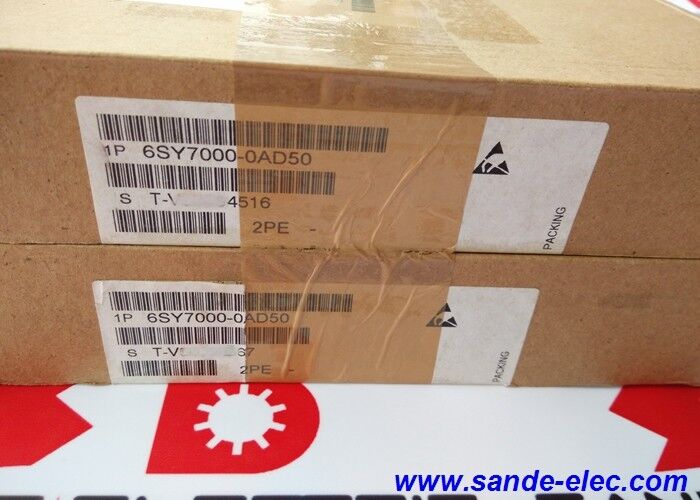

Neues IGBT-Modul von Siemens 6SY7000-0AD50 in der Box 6SY70000AD50

6SY7000-0AD50 | Siemens SIMOVERT MASTERDRIVES IGBT-Modul – FZ1800R16KF4 / 1800 A / 1600 V / Generatorseitiger Wechselrichter

FZ1800R16KF4 – Der IGBT im Herzen von 6SY7000-0AD50

6SY7000-0AD50 ist die Ersatzteilbezeichnung von Siemens für das Infineon FZ1800R16KF4 IGBT-Modul, wie es in großen Antriebssystemen von SIMOVERT MASTERDRIVES verbaut ist. Das FZ1800R16KF4 ist ein IGBT-Modul im EconoPACK+-Format von Infineon:

FZ-Bezeichnung:„FZ“ kennzeichnet das Infineon EconoPACK+-Gehäuse mit Press-Fit-Kontakttechnik und integrierten Freilaufdioden – die Generation des IGBT-Moduls, die dem späteren EconoPACK+4-Format vorausging.

1800A Kollektorstrom:Die Dauerstromfähigkeit des Moduls im eingeschalteten Zustand bei der Nenngehäusetemperatur. Mit 1800 A handelt es sich um eines der stromstärksten Standard-IGBT-Module im EconoPACK+-Format – geeignet für die höchsten Leistungsklassen von SIMOVERT MASTERDRIVES-Anlagen.

1600V Sperrspannung:Die Kollektor-Emitter-Durchbruchspannung übersteigt 1600 V – was den zweifachen Sicherheitsspielraum bietet, der gegenüber dem ~800-V-Gleichstrombus eines standardmäßigen 480-V-Wechselstrom-Antriebssystems erforderlich ist, und deckt die höheren Gleichstrom-Busspannungen von 660-690-V-Wechselstrom-Versorgungsinstallationen ab.

Wichtige Spezifikationen

6SY7000-Serie – SIMOVERT MASTERDRIVES IGBT-Ersatzteile

Die Katalogreihe 6SY7000 ist das Ersatzteilbezeichnungsprogramm von Siemens für IGBT- und Leistungshalbleitermodule, die in SIMOVERT MASTERDRIVES Chassis-Antrieben zum Einsatz kommen. Das Präfix 6SY identifiziert diese als SIMOVERT-Ersatzteile – keine eigenständigen IGBT-Module für den allgemeinen Marktvertrieb, sondern vorkonfigurierte, getestete und katalogisierte Einheiten für die spezifischen MASTERDRIVES-Einbaupositionen:

Spezifische Positionierung:Jede 6SY7000-Teilenummer entspricht einer definierten Position innerhalb eines bestimmten MASTERDRIVES-Antriebschassis – der Generatorseite, der Netzseite oder einer bestimmten Phasenposition innerhalb der Wechselrichterbrücke.

Vorab abgestimmte Spezifikationen:Siemens stellt sicher, dass das FZ1800R16KF4-Modul in 6SY7000-0AD50 die thermischen Schnittstellen-, Montage- und Gate-Antriebsanforderungen des MASTERDRIVES-Chassis erfüllt, in das es passt. Dadurch werden Kompatibilitätsunsicherheiten im Vergleich zur Beschaffung eines generischen FZ1800R16KF4 aus dem Infineon-Katalog beseitigt.

Anwendungen – Hochleistungs-Industrieantriebe

Mit 1800 A / 1600 V bedient der 6SY7000-0AD50 die größten industriellen Antriebsanwendungen:

Walzwerke der Stahlindustrie:Hauptantrieb und Hilfsantriebe des Warm- und Kaltwalzwerks – mit Motorspitzenströmen im Kiloampere-Bereich beim Knüppelwalzen und bei der Spannungsregelung.

Papier- und Kartonmaschinen:Hauptantriebssysteme großer Papiermaschinen, die eine reibungslose variable Drehzahlregelung von Motoren der Multi-Megawatt-Klasse erfordern.

Bergbauaufzüge:Hebeausrüstung für tiefe Minenschächte – große Motoren, hohe Drehmomente, regenerativer Betrieb beim Absenken und anspruchsvolle Arbeitszyklen.

Windkraftkonverter:Netzseitige und generatorseitige Wechselrichterstufen in Multi-Megawatt-Windkraftumrichtern – wobei die Sperrspannung von 1600 V höhere Zwischenkreisspannungen ermöglicht, die in Hochspannungsumrichterkonstruktionen verwendet werden

FAQ

F1: Was ist der Unterschied zwischen 6SY7000-0AD50 (1800A) und 6SY7000-0AC37 (1200A) im selben MASTERDRIVES-System?

6SY7000-0AD50 (FZ1800R16KF4, 1800A) ist das generator-/motorseitige Wechselrichtermodul in den MASTERDRIVES-Konfigurationen mit der höchsten Leistung. 6SY7000-0AC37 (FZ1200R16KF4, 1200A) ist das netzseitige Modul in rückspeisefähigen MASTERDRIVES-Systemen. Bei Motorüberlastungen führt die Generatorseite typischerweise einen höheren Spitzenstrom als die Netzseite – daher die höhere Nennleistung von 1800 A für die Position auf der Generatorseite.

F2: Kann 6SY7000-0AD50 durch ein direkt von Infineon bezogenes FZ1800R16KF4 ersetzt werden?

Technisch gesehen verwendet der 6SY7000-0AD50 den Infineon FZ1800R16KF4 als Kern-IGBT-Gerät. Die Module der Siemens 6SY7000-Serie sind jedoch vorab geprüft und für die spezifische MASTERDRIVES-Einbauposition katalogisiert. Für SIMOVERT MASTERDRIVES Garantie- und Servicezwecke ist die Verwendung der von Siemens katalogisierten 6SY7000-0AD50 der richtige Ansatz. Der direkte Austausch des Infineon FZ1800R16KF4 ist technisch für erfahrene Antriebswartungsingenieure möglich, die die thermische Schnittstelle und die Montagekompatibilität überprüfen können.

F3: Welche Sicherheitsvorkehrungen gelten beim Austausch von 6SY7000-0AD50 in einem MASTERDRIVES-Chassis?

Der SIMOVERT MASTERDRIVES DC-Bus der 1600-V-Klasse behält nach der Netztrennung gefährliche Spannung. Befolgen Sie das vollständige Entladeverfahren im MASTERDRIVES-Wartungshandbuch und stellen Sie sicher, dass die DC-Busspannung unter 50 V liegt, bevor Sie auf Leistungsstufenkomponenten zugreifen. Bei einer Belastbarkeit von 1800 A sind diese Module körperlich groß und schwer – es sind beide Hände und entsprechende ESD-Vorkehrungen erforderlich. Befolgen Sie die dokumentierten Drehmomentvorgaben von Siemens für Modulbefestigungsschrauben.

F4: Welche Symptome weisen auf ein ausgefallenes IGBT-Modul 6SY7000-0AD50 in einer MASTERDRIVES-Installation hin?

Generatorseitige IGBT-Ausfälle erzeugen typischerweise F030-Hardwarealarme, die auf Überstrom, Kurzschluss oder Entsättigung des Leistungsmoduls hinweisen und während der Antriebsfreigabe oder unter Last auftreten. Spezifische Alarmcodes beziehen sich auf die betroffene Phase der Wechselrichterbrücke. Unterscheiden Sie zwischen Steuerplatinenfehlern (die zu Parameter- oder Kommunikationsfehlern führen) und Motorfehlern (die zu Stromasymmetriemustern führen). Bestätigen Sie dies durch Widerstandsmessung der IGBT-Verbindungen bei entladenem DC-Bus.

F5: Wie lauten die Montage- und thermischen Schnittstellenspezifikationen für 6SY7000-0AD50?

FZ1800R16KF4 EconoPACK+-Module erfordern eine ebene, saubere Kühlkörperoberfläche mit geeigneter Wärmeleitpaste (Wärmeleitpaste oder Wärmeleitpad) und einem Montagedrehmoment gemäß der Datenblattspezifikation Infineon FZ1800R16KF4. Unzureichender Kontaktdruck oder eine verunreinigte thermische Schnittstelle erhöhen die Sperrschichttemperatur bei gleicher Verlustleistung erheblich, was die Modulzuverlässigkeit verringert und möglicherweise einen vorzeitigen Ausfall verursacht. Befolgen Sie das MASTERDRIVES-Chassis-Wartungshandbuch für das spezifische Montagedrehmoment und die Spezifikation der Wärmeleitpaste.
