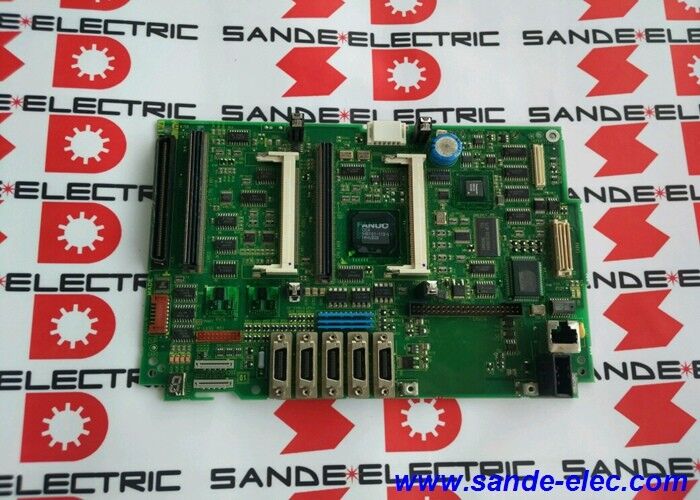

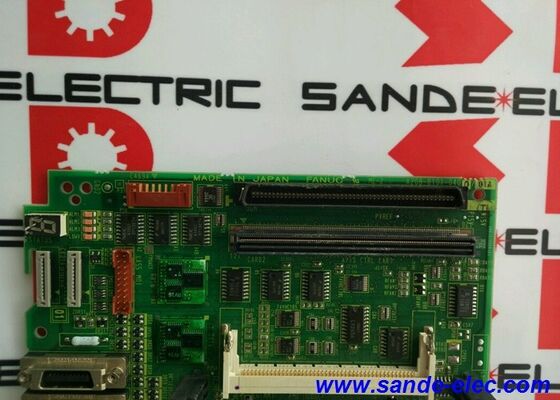

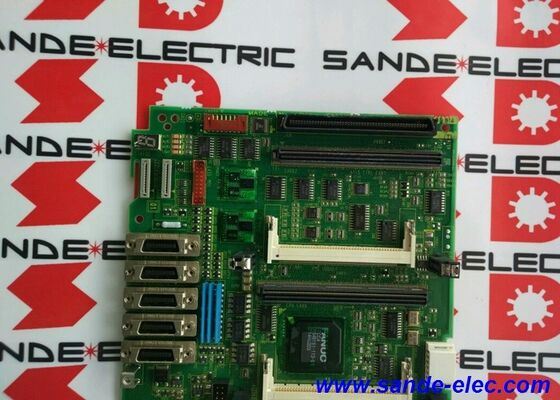

Verwendete FANUC-Kreislaufplatte A20B-8101-0400

A20B-8101-0400 | FANUC 30i-A und 31i-A5 Hauptplatine A4 – Masterplatine / A20B-8101-Serie / LCD/MDI-Einheit installiert / FS30i-Plattform

Serien 30i-A und 31i-A5 – FANUCs High-End-Plattform

Die Plattform der FANUC-Serie 30i/31i/32i stellt die oberste Stufe der CNC-Architektur der i-Serie von FANUC dar. Die 30i/31i/32i-Serie liegt in Bezug auf Bearbeitungsfähigkeit und Achsenanzahl über den Serien 16i/18i/21i und ist für die anspruchsvollsten Werkzeugmaschinenanwendungen konzipiert:

Serie 30i-A:Die leistungsstärkste CNC von FANUC – unterstützt bis zu 9 Pfade, 32 Achsen und 4 Spindeln. Wird auf hochkomplexen Mehrspindel-Bearbeitungszentren, Transferstraßen und kombinierten Bearbeitungssystemen eingesetzt, bei denen keine andere CNC eine ausreichende Achsenanzahl oder Programmfähigkeit bietet.

Serie 31i-A5:Eine Hochleistungs-CNC aus der gleichen 3xi-Familie – konfiguriert für die 5-Achsen-Bearbeitung mit fortschrittlichen AI-Servo- und Spindelsteuerungsfunktionen, optimiert für 5-Achsen-Simultankonturbearbeitung. Die Bezeichnung „A5“ kennzeichnet diese spezielle 31i-A-Konfigurationsvariante.

Das A20B-8101-0400 ist das Masterboard, das alle CNC-Funktionen für diese Plattformen vereint.

Wichtige Produktinformationen

A4 vs. A5 – Hauptplatinentypen in der 30i-Serie

Innerhalb der A20B-8101-Serie gibt es die 30i/31i-Hauptplatinen in mehreren Typenbezeichnungen:

Die Typenbezeichnungen „A4“ und „A5“ kennzeichnen unterschiedliche Hardwaregenerationen oder Funktionskonfigurationen innerhalb derselben 30i/31i-Hauptplatinenfamilie. Der A20B-8101-0401 (A5-Typ) wird als „für 30i/31i/32i-Serie Modell A ohne PC-Funktion“ beschrieben – was darauf hindeutet, dass der 0401 für Konfigurationen ohne die integrierte PC-Option gedacht ist. Der A20B-8101-0400 (Typ A4) bedient speziell 30i-A und 31i-A5.

Anwendungsszenarien

30i-A Hauptplatinenfehler:Auf der Masterplatine eines FANUC 30i-A-Bearbeitungszentrumssystems tritt ein Fehler auf – die CNC-Initialisierung schlägt fehl oder anhaltende Kommunikationsfehler verhindern den normalen Betrieb. Nach der SRAM-Sicherung wird der A20B-8101-0400 ersetzt. Die SRAM-Daten werden wiederhergestellt und der CNC-Betrieb wird fortgesetzt.

Wartung des 5-Achsen-Bearbeitungszentrums 31i-A5:Bei einem 5-Achsen-Bearbeitungszentrum mit 31i-A5-Steuerung wird im Rahmen einer geplanten Überholung des Steuerungssystems die Hauptplatine ausgetauscht.

FAQ

F1: Welche SRAM-Daten müssen vor dem Austausch von A20B-8101-0400 gesichert werden?

Alle im SRAM gespeicherten maschinenspezifischen Daten müssen vor Beginn des Austauschs über die ALL IO- oder Datenverwaltungsfunktion der CNC gesichert werden. Dazu gehören: CNC-Parameter (Achseneinstellungen, Softwaregrenzen, Verstärkungen), PMC-Kontaktplanprogramm, Teileprogramme, Werkzeugversätze, Arbeitskoordinatenversätze und benutzerdefinierte Makrovariablen. Ohne diese Sicherung gehen die Daten beim Ausbau der Platine dauerhaft verloren.

F2: Wird das CPU-Modul beim Austausch von A20B-8101-0400 übertragen?

Das CPU-Modul wird auf die Masterplatine gesteckt. Beim Austausch der Masterplatine wird in der Regel das CPU-Modul auf die Ersatzplatine übertragen – das CPU-Modul selbst ist nicht die ausgefallene Komponente. Bestätigen Sie im FANUC 30i-A-Wartungshandbuch, ob der CPU-Modultransfer für das Austauschverfahren vorgeschrieben ist.

F3: Was ist der Unterschied zwischen A20B-8101-0400 (A4) und A20B-8101-0401 (A5)?

Der A4-Typ (A20B-8101-0400) ist für 30i-A und 31i-A5 bestätigt. Der A5-Typ (A20B-8101-0401) ist für 30i/31i/32i Serie A ohne PC-Funktion bestätigt. Die Platinen bedienen unterschiedliche Konfigurationen innerhalb der 30i-A/31i-Plattform und sind nicht austauschbar.

F4: Welches Netzteilmodul funktioniert mit A20B-8101-0400?

CNC-Shopping bestätigt, dass das nebenstehende A20B-8101-0401 „mit dem FANUC FS30i-Stromversorgungsmodul A20B-8101-0010 montiert“ ist. Der A20B-8101-0400 in derselben Masterboard-Familie verwendet dasselbe FS30i-Netzteil (A20B-8101-0010).

F5: Kann A20B-8101-0400 in 32i-A-Systemen verwendet werden?

In der Produktbeschreibung wird ausdrücklich auf die Kompatibilität von 30i-A und 31i-A5 hingewiesen. Die Serie 32i-A gehört zur gleichen Hardwarefamilie, ist jedoch eine andere CNC-Variante.
