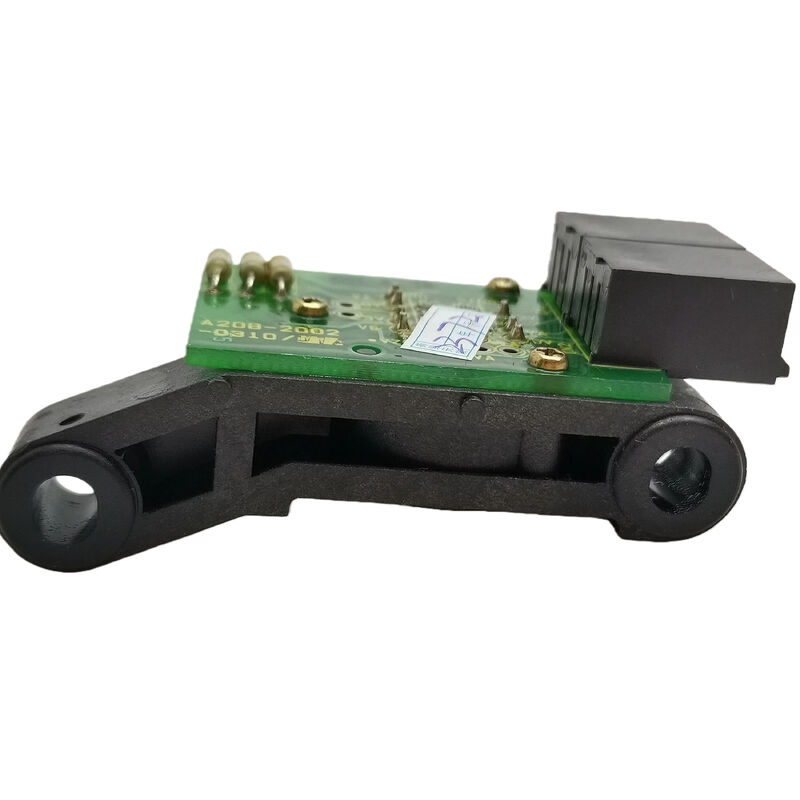

FANUC A20B-2002-0310 Spindelmotor-Coder
Teilnummer:A20B-2002-0310
Typ:Spindelmotor-Servomotor-Encoder (Ersatz)
Kompatible Systeme:FANUC-Serie 0 / 15 / 16 / 18 / 21 / 0i CNC-Steuerungen
Übersicht
Die FANUC A20B-2002-0310 ist ein Spindelmotor-Encoder-Ersatzteil, der dem CNC-Controller kritische Rückmeldungen über die Spindelgeschwindigkeit gibt,PositionWenn dieses Gerät versagt, wird die Funktionalität der Spindel beeinträchtigt, was das starre Anfassen, die Spindelorientierung und möglicherweise das vollständige Herunterfahren der Maschine behindert.
Durch den Austausch des Encoders wird die volle Funktionalität der Spindel wiederhergestellt, ohne dass der Motor entfernt, die Spindel umgewickelt oder der Spindelantrieb komplett ersetzt werden muss.so dass es eine effiziente Lösung für Wartungsteams unter Produktionsdruck ist.
Schlüsselmerkmale
| Parameter |
Wert |
| Teilnummer |
A20B-2002-0310 |
| Hersteller |
FANUC |
| Art der Einheit |
Spindelmotor-Encoder (Ersatz-PCB/Einheit) |
| Typ des Signals |
Serielle Rückmeldung (FANUC-Eigentum) |
| Kompatible Motortypen |
FANUC Wechselstromspindelmotoren (ausgewählte Modelle) |
| Kompatibilität der Steuerung |
FANUC Serie 0 / 15 / 16 / 18 / 21 / 0i |
| Anwendung |
Rückkopplung der Spindelgeschwindigkeit, Position und Ausrichtung |
Maschinenfunktionen, die von diesem Encoder aktiviert werden
Der Spindelkoder meldet der CNC-Steuerung aktiv die Wellenposition und die Drehgeschwindigkeit und ermöglicht mehrere kritische Bearbeitungsfunktionen:
- Starres Klopfen:Synchronisiert Spindel Rotation mit Z-Achse-Zufuhr in Echtzeit
- Ausrichtung der Spindel:Positionen der Spindel an präzisen Winkelstellen für Werkzeugwechsel und Bohrungen
- Steuerung der konstanten Oberflächengeschwindigkeit (CSS):Passt Spindel RPM basierend auf Schneidendurchmesseränderungen
- Geschwindigkeitsregelung:Aufrechterhaltung einer stabilen Spindelgeschwindigkeit unter unterschiedlichen Schneidbelastungen
Häufige Symptome
Probleme mit dem Encoder manifestieren sich typischerweise wie folgt:
- Alarmcodes der Spindel im Zusammenhang mit Geschwindigkeitsabweichungen oder Rückkopplungssignalverlusten
- Starres Klopfversagen mit inkonsistenter Gewinde Tiefe oder Klopfbruch
- Fehler bei der Orientierung der Spindel beim Werkzeugwechsel
- Intermittierende Spindelfehler, die beim Wiederaufsetzen aufhören, aber unter Last zurückkehren
- Geschwindigkeitsinstabilität bei Dreh- oder Steigerungsgeschwindigkeit der Spindel beim Schneiden
Ersatz des Encoders vs. Ersatz des Motors
Spindelmotoren sind mechanisch robust und überdauern oft mehrere Encoder-Serviceintervalle.Der direkte Austausch der Encoder-Einheit ist wesentlich kostengünstiger und schneller als der Austausch des Motors oder das Versenden des Motors zur Wartung, wodurch Produktionsunterbrechungen und damit verbundene Kosten minimiert werden.
Typische Anlagenumgebungen
- CNC-Werkzeugdrehzentren (CSS-Steuerung, Starrkopf, Live-Synchronisierung von Werkzeugen)
- Vertikal- und Horizontalbearbeitungszentren (automatische Werkzeugwechsel)
- Bohrwerke und Großformatbearbeitung (Positionswiederholbarkeit für Genauigkeit)
- Schleifmaschinen (Raddrehzahlregelung und Dressing-Zyklen)
- Produktionsanlagen mit FANUC CNC (Unvorhergesehene Ausfallzeiten von Spindeln minimieren)
Häufig gestellte Fragen
Mit welchen CNC-Controllern ist der A20B-2002-0310 kompatibel?
Der A20B-2002-0310 ist mit den CNC-Steuerungen der FANUC-Serie 0, 15, 16, 18, 21 und 0i und den entsprechenden FANUC-AC-Spindelantriebs- und Motorkombinationen kompatibel.Vor der Montage ist die Kompatibilität mit bestimmten Spindelmotormodellnummern zu überprüfen..
Kann der Encoder ausgetauscht werden, ohne den Spindelmotor aus der Maschine zu entfernen?
In den meisten Anlagen, ja. Die Encoder-Einheit ist in der Regel auf der Rückseite des Spindelmotors zugänglich, ohne dass der Motor entfernt werden muss.Für spezifische Abbauverfahren ist das Wartungshandbuch des Maschinenherstellers zu lesen..
Welche Alarme treten normalerweise auf der CNC auf, wenn dieser Encoder ausfällt?
Zu den gängigen FANUC-Alarmcodes gehören Spindelgeschwindigkeitsdeviations-Alarme, Feedbacksignalfehler und Positionssteuerungs-Alarme.Intermittierende Alarme, die beim Zurücksetzen aufhören, aber unter Last zurückkehren, sind charakteristische frühe Symptome.
Erfordert der Ersatzkodeur Parameteränderungen an der CNC-Steuerung?
Normalerweise sind keine Parameteränderungen für den ähnlichen Ersatz erforderlich.Überprüfen, ob die Rückkopplungssignale der Spindel sauber sind und ob die Orientierungs- und Starrschlagfunktionen vor der Rückführung in die Produktion ordnungsgemäß funktionieren.
Wie unterscheidet sich diese Encoder-Einheit von einem Spindelantrieb oder einem Spindelmotor?
Der Encoder ist die Rückkopplungseinrichtung, die die Schachtgeschwindigkeit und -position misst und berichtet.während der Spindelmotor elektrische Energie in mechanische Drehung umwandeltDer Encoder schließt die Schleife zwischen ihnen.
