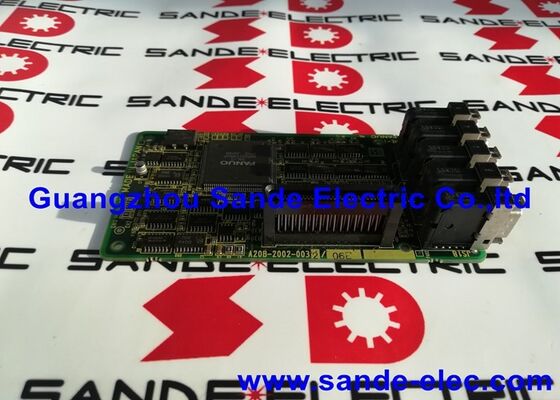

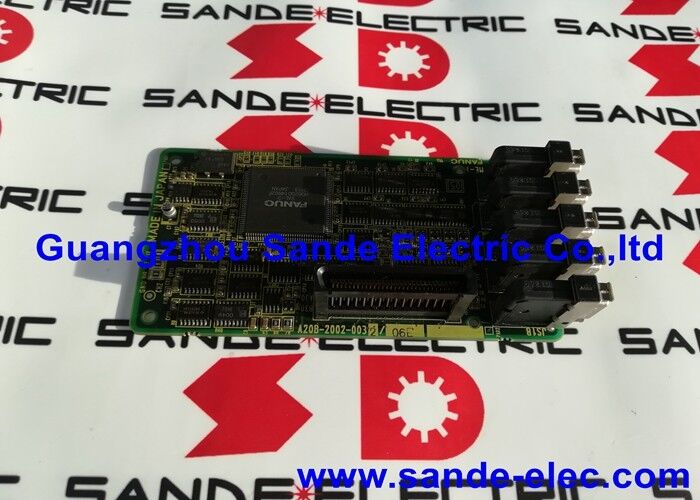

FANUC-CPU-Hauptsteuerung A20B-2002-0032 A20B20020032 A2OB-2OO2-OO32

A20B-2002-0032 FANUC CNC-PCB-Modul 5VDC / FR4 Mehrschicht / 1,6 mm / Randanschlüsse / Luftgekühlt / FANUC-Controller kompatibel

Serie A20B-2002 Backplane und Schnittstellen für FANUC-Systeme

Die A20B-2002-Serie umfasst eine Reihe von von FANUC entwickelten Leiterplatten, die Backplane-, Rack-Interface- und Bediener-E/A-Funktionen in FANUC-CNC-Steuerungssystemen erfüllen.Diese Platten bilden das strukturelle und elektrische Rückgrat des CNC-Schranks sie verbinden das Haupt-CPU-Board, Optionskarten, E/A-Module und Anschlüsse an die Bedienerplatte zu einem kohärenten, angetriebenen System.

Die A20B-2002-0032 ist eine spezifische Platine dieser Serie, die nach den Qualitätsstandards von FANUC für die Verwendung in FANUC CNC-Steuerungsanwendungen entwickelt und hergestellt wurde.Es ist für eine langfristige Zuverlässigkeit im kontinuierlichen industriellen Betrieb ausgelegt.

Schlüsselmerkmale

Luftgekühlte Konstruktion

Der A20B-2002-0032 setzt auf Luftzirkulation für die Komponentenkühlung während des Betriebs.Eine ausreichende Kühlung erfordert:

• Die Schranktür muss während des Betriebs geschlossen bleiben (der durch den Ventilator erzeugte positive Druck erfordert, dass der Schrank versiegelt ist)
• Das Kühlsystem des Schranks soll ordnungsgemäß funktionieren. Ein ausfallender Schrankenventilator kann thermische Schäden an allen internen Platten verursachen.
• Ausreichende Freiraumfläche über und unter dem Brett in seiner Schlittenposition, um eine uneingeschränkte Luftbewegung zu ermöglichen

Anwendungsszenarien

CNC-Backplane- oder Schnittstellenplattenersatz:Ein FANUC-CNC-System entwickelt einen auf die Platine spezifischen Fehler, der auf die A20B-2002-0032 zurückzuführen ist.Das Ersetzen des Boards durch ein getestetes Äquivalent stellt die Systemfunktion wieder her, die dieses Board in der CNC-Architektur erfüllt.

Einheit des CNC-Schranks:Ein Werkzeugmaschinenbauer, der ein FANUC-basiertes CNC-Steuergerät konstruiert, passt in die Regelung A20B-2002-0032 als Teil der Steuerungseinheit,Bereitstellung der Backplane- oder Schnittstellenfunktion dieses Boards innerhalb des Systems.

Häufig gestellte Fragen

F1: Welche spezifische Funktion erfüllt die A20B-2002-0032 in der FANUC CNC?

Die A20B-2002-Serie umfasst Backplane-, Rack-Interface- und Bediener-I/O-PCBs innerhalb der FANUC CNC-Steuerungen.Die genaue Funktionsfunktion der A20B-2002-0032 wird durch Querverweise der Bauteilnummer mit der Ersatzteilliste für das spezifische CNC-Modell, in dem sie installiert ist, ermittelt.Das Wartungshandbuch für die entsprechende FANUC CNC gibt die Position und Funktion der Platte an.

F2: Welche Bedeutung hat die Betriebsspannung 5VDC?

5VDC ist die Standard-Logikversorgungsspannung für die digitalen ICs auf diesem Board.Die 5VDC-Spezifikation bestätigt, dass es sich bei der Platine um eine digitale Platine auf Logikebene handelt nicht um eine Hochspannungsplatine.. Wenn sich die 5VDC-Versorgungsschiene außerhalb ihres regulierten Bereichs befindet, können alle Platten dieser Schiene, einschließlich der A20B-2002-0032, fehlerhaft funktionieren.

F3: Wie beeinflusst die mehrschichtige Konstruktion die Signalintegrität auf dieser Platte?

Mehrschicht-PCBs platzieren spezielle Boden- und Leistungsebene zwischen Signalschichten.Verringerung der Schleiffläche des Signalrückgangs und Minimierung der Emission von EMI-Strahlung durch die Platine; und stellt eine Referenz für eine Leistungsversorgung mit geringer Impedanz und geringer Induktivität zur Verfügung, die die Schallkopplung der Stromversorgung in die Signalschichten verringert.

F4: Kann der A20B-2002-0032 mit bloßen Händen gehandhabt werden?

Vermeiden Sie die Berührung dieser Platte mit bloßen Händen, da sich Hautöle auf der Oberfläche von PCB ablagern und die Qualität der Lötverbindungen im Laufe der Zeit verschlechtern oder eine Oberflächenkontamination verursachen können, die sich auf Hochimpedanz-Schaltkreisknoten auswirkt.Noch bedeutender, die ICs auf der Platine sind ESD-empfindlich die elektrostatische Ladung, die sich auf dem Körper einer Person ansammelt, kann bei Berührung die IC-Gate-Oxid-Schichten beschädigen.Verwenden Sie immer einen geerdeten antistatischen Handgelenkschmuck bei der Handhabung dieses Boards.

F5: Was sollte vor der Montage eines Ersatzes A20B-2002-0032 überprüft werden?

Vor der Montage: Bestätigen Sie, dass die Bauteilnummer mit dem Aufkleber der defekten Einheit übereinstimmt.Überprüfen Sie, ob die 5 VVDC-Zufuhr der CNC innerhalb der Spezifikation liegt (normalerweise 5 V ± 5%).Überprüfen Sie den Kantenanschluss in der CNC auf beschädigte Finger oder Korrosion und bestätigen Sie das Revisionssuffix (falls vorhanden, z. B./02A) mit der erforderlichen Überarbeitung für das installierte CNC-System übereinstimmt oder kompatibel ist.
