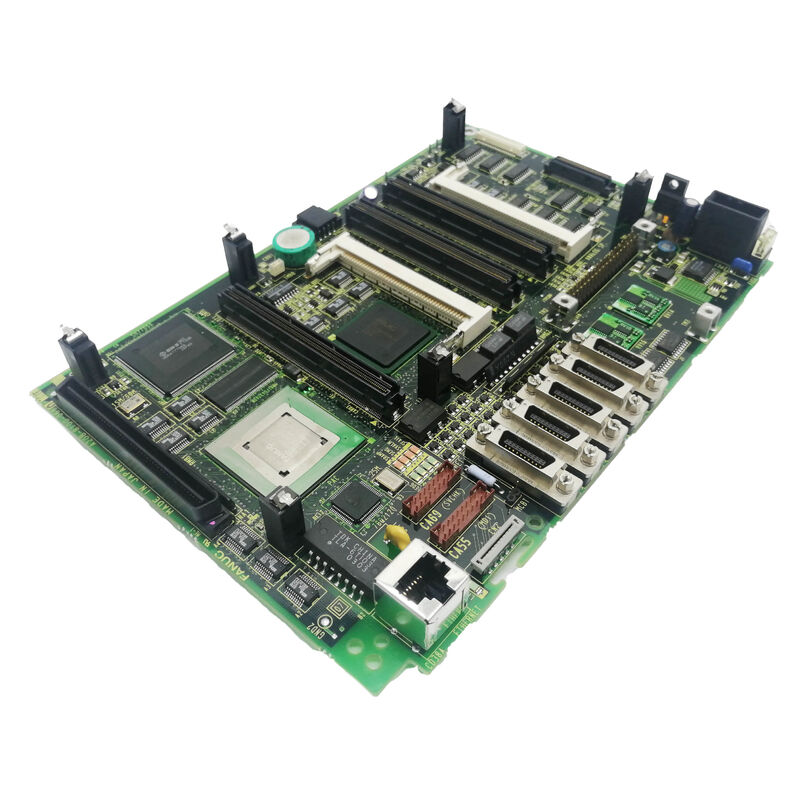

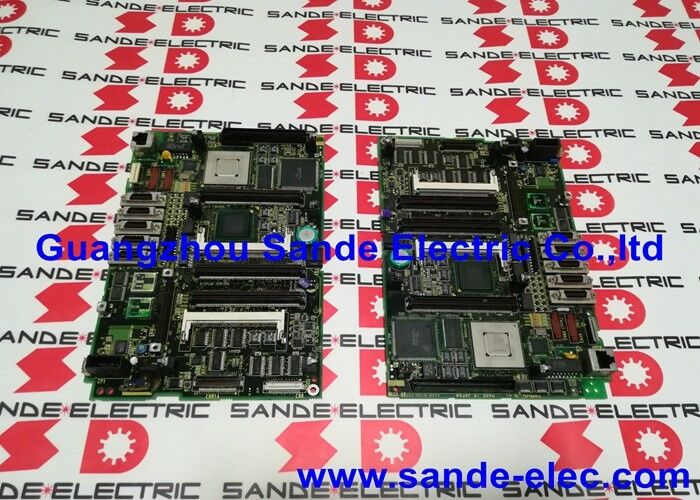

Fanuc A20B-8100-0661 System-Mutterplatte A20B81000661 A2OB-81OO-O661

A20B-8100-0661 | Haupt-CPU-Leiterplatte der FANUC-Serie 18i-B – LCD-montiert / 18i-MB / 18i-TB / gelbe Rückwandplatine / Masterplatine

Das 18i-B-Motherboard – Grundlage des Steuerungssystems

Die A20B-8100-0661 ist die Master-Leiterplatte – das Motherboard – des CNC-Steuerungssystems der FANUC-Serie 18i Modell B. Jede andere Platine in der 18i-B-Einheit wird an diese Platine angeschlossen oder über diese angeschlossen:

• Die CPU-Karte (Serie A20B-3300-03xx) sorgt für Rechenleistung
• Die Grafikkarte steuert das LCD-Display
• Die Servosteuerkarte kommuniziert mit über FSSB angeschlossenen Antrieben
• FROM- und SRAM-Speichermodule speichern Software und Daten

Der A20B-8100-0661 stellt den Rückwandbus, die Anschlussmatrix und die physische Montagefläche für diesen gesamten Stapel bereit. Es definiert die physische Architektur des Systems – die spezifischen Anschlüsse, die Steckplatzanordnung und die Busschnittstelle, die die 18i-B zu einer 18i-B machen und nicht zu jeder anderen CNC-Generation von FANUC.

Wichtige Spezifikationen

18i-MB und 18i-TB – gleiche Platine, unterschiedliche Maschinen

Die A20B-8100-0661 ist die gemeinsame Hauptplatine für zwei unterschiedliche Maschinentypen:

18i-MB (Bearbeitungszentrum):Eine FANUC-CNC der Serie 18i, konfiguriert für vertikale und horizontale Bearbeitungszentren. Die MB-Bezeichnung aktiviert bearbeitungszentrumsspezifische Funktionen – Festbohrzyklen, starres Gewindeschneiden, Werkzeuglängenkompensation und Werkzeugradiuskompensation.

18i-TB (Drehzentrum):Dieselbe 18i-B-Hardware, konfiguriert für CNC-Drehmaschinen und Drehzentren. Zu den TB-spezifischen Funktionen gehören konstante Oberflächengeschwindigkeit, Gewindeschneiden und drehspezifische Festzyklen.

Die Hardware A20B-8100-0661 ist bei beiden identisch. Das Systemsoftware-Image in den FROM-Modulen bestimmt, ob die 18i-B als M-Typ- oder T-Typ-CNC arbeitet. Wenn die Hauptplatine ausgetauscht wird, definiert der FROM-Inhalt, als welcher Maschinentyp das System wieder aufgenommen wird.

Anwendungsszenarien

Ausfall der Hauptplatine des Bearbeitungszentrums 18i-MB:Die CNC eines Bearbeitungszentrums fällt komplett aus – leere Anzeige, alle Achsen gesperrt, keine Reaktion. Das Netzteil bestätigt die korrekte Ausgangsspannung. Die Diagnose identifiziert die Hauptplatine A20B-8100-0661 als Fehler. Nach dem Austausch der Platine und der Systemwiederherstellung aus dem Backup kehrt das Bearbeitungszentrum zur Produktion zurück.

Überholung Drehzentrum 18i-TB:Ein älteres 18i-TB-Drehzentrum wird einer kompletten CNC-Überholung unterzogen. Der A20B-8100-0661 wird zusammen mit der CPU-Karte und den Speichermodulen im Rahmen einer Erneuerung auf Platinenebene ausgetauscht, wobei alle kritischen elektronischen Komponenten gleichzeitig zurückgesetzt werden.

FAQ

F1: Welche CPU-Karte ist für den A20B-8100-0661 erforderlich?

Der A20B-8100-0661 unterstützt die CPU-Prozessorkarten der Serie A20B-3300-03xx. Die spezifische Version der CPU-Karte hängt von der Revision und Konfiguration des CNC-Modells ab. Bestätigen Sie vor der Bestellung die genaue Teilenummer der CPU-Karte anhand der vorhandenen Konfiguration des Systems.

F2: Welche Datensicherung ist vor dem Austausch des A20B-8100-0661 unbedingt erforderlich?

Sichern Sie alle SRAM-Inhalte, bevor Sie die Hauptplatine entfernen: CNC-Parameter, alle gespeicherten Teileprogramme, Werkzeugversatzdaten, Arbeitsversatzdaten sowie PMC-Kontaktplanprogramme und -daten. Die FROM-Module enthalten die CNC-Systemsoftware und sollten beim Austausch der Hauptplatine installiert bleiben – sie sind vom A20B-8100-0661 getrennt und benötigen kein spezielles Backup, wenn sie unbeschädigt bleiben. Führen Sie die Sicherung über die SRAM-Sicherungsfunktion der CNC auf einer Speicherkarte oder einem über RS-232C angeschlossenen PC durch.

F3: Verfügt der A20B-8100-0661 über CNC-Software oder ist die Software woanders gespeichert?

Auf dem Motherboard A20B-8100-0661 ist keine CNC-Software gespeichert. Die Systemsoftware befindet sich in den FROM-Modulen (Flash-Speichermodulen), bei denen es sich um separate Plug-in-Elemente handelt, die auf die Hauptplatine passen. CNC-Parameter und -Programme befinden sich in SRAM-Modulen. Der A20B-8100-0661 selbst ist passiv – er stellt den Bus und die Anschlüsse bereit, aber keine eigenen gespeicherten Daten. Durch den Austausch der Hauptplatine wird die Software nicht gelöscht, sofern die FROM- und SRAM-Module intakt bleiben.

F4: Ist der A20B-8100-0661 mit Systemen der Serie 16i-B oder 21i-B kompatibel?

Nein. Der A20B-8100-0661 ist spezifisch für die 18i-B-Generation. Die Hauptplatinen der A20B-8100-Serie decken verschiedene CNC-Modelle ab – unterschiedliche Hardware in derselben physikalischen Formklasse, aber mit unterschiedlichen Busanschlussanordnungen und Optionskartenkonfigurationen. Die 16i-B und 21i-B verwenden ihre eigenen Hauptplatinen-Teilenummern. Tauschen Sie Hauptplatinen nicht zwischen CNC-Modellfamilien aus.

F5: Kann der A20B-8100-0661 repariert statt ersetzt werden?

Bei einer produktionskritischen Maschine ist der direkte Austausch der Platine in der Regel schneller. In weniger dringenden Situationen, in denen keine Ersatzplatine verfügbar ist, ist die Reparatur durch einen qualifizierten FANUC-Servicetechniker eine praktikable Alternative, der die Platine auf Komponenten testen und aufschmelzen kann. Jede reparierte Platine sollte vor dem Einbau in eine Produktionsmaschine vollständig auf einem 18i-B-Prüfstand getestet werden.
