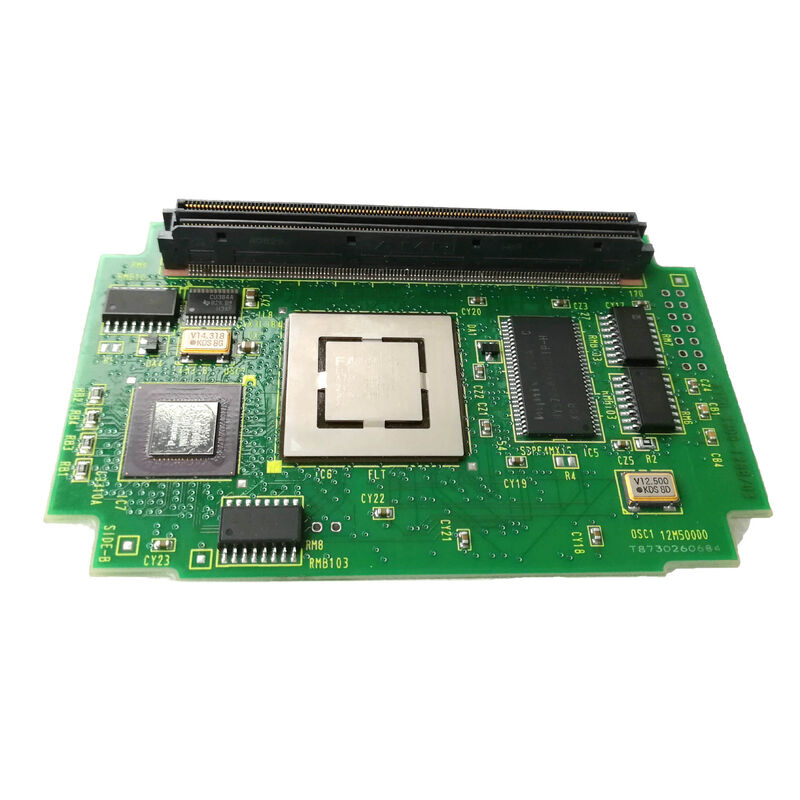

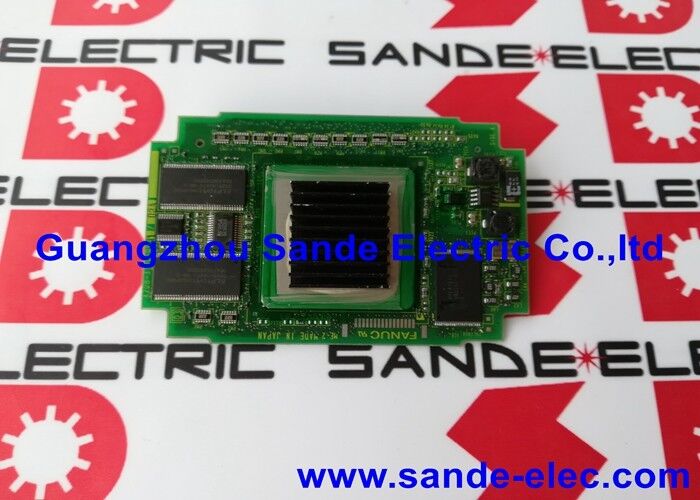

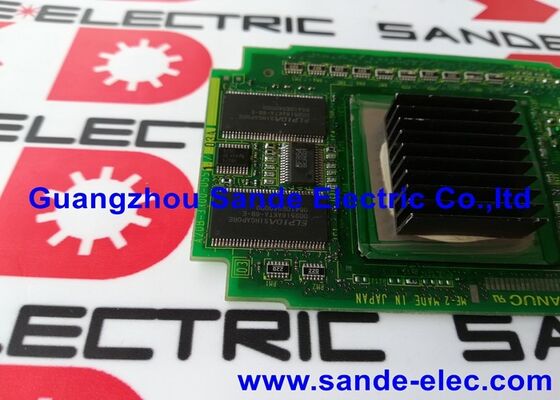

Fanuc-PCU-PCB-BOARD A20B-3300-0551 A20B33000551 A2OB-33OO-O551

A20B-3300-0551 | Grafisches Benutzeroberflächenmodul von FANUC – 128 MB DRAM / dedizierter Anzeigeprozessor / CNC-PC-Funktion / A20B-3300-Serie

GUI – Ein Prozessor, der ausschließlich der Bedieneransicht gewidmet ist

Das A20B-3300-0551 ist kein Haupt-CPU-Modul. Es ist etwas Spezifischeres – aModul für grafische Benutzeroberfläche, ausschließlich für alles bestimmt, was der Bediener auf dem CNC-Display sieht und mit ihm interagiert.

Die FANUC-Architektur für fortschrittliche CNC-Systeme teilt die Verarbeitungsverantwortung auf zwei separate Module auf:

Haupt-CPU-Modul:Verwaltet Bewegungsinterpolation, Servokoordination, PMC-Leiter und alle Maschinensteuerungsfunktionen. Die Arbeitsbelastung wird durch die verwendete Maschine bestimmt – Schnittgeschwindigkeit, Achsenanzahl, Programmkomplexität.

GUI-Modul (A20B-3300-0551):Verwaltet die Anzeigepipeline – Rendern von Werkzeugweggrafiken, Verwalten von Menübildschirmen, Ansteuern des Anzeigecontrollers und Unterstützen der PC-Funktionssoftwareumgebung. Seine Arbeitslast hängt von der Anzeigeaktivität und allen laufenden PC-Funktionsanwendungen ab.

Dadurch, dass die GUI-Verarbeitung auf einem dedizierten Modul erfolgt, stellt FANUC sicher, dass der Bediener stets eine reaktionsfähige Anzeige erhält, unabhängig davon, wie stark die Haupt-CPU durch Servokoordination und Programmausführung ausgelastet ist. Auch bei einer stark ausgestatteten 30i CNC-Bearbeitung mit simultaner 5-Achsen-Konturierung wird die Anzeige immer noch reibungslos aktualisiert, da das GUI-Modul dies unabhängig erledigt.

Wichtige Spezifikationen

Warum 128 MB für die Anzeigeverarbeitung?

128 MB sind eine beträchtliche DRAM-Zuweisung für etwas, das wie eine „Anzeigetafel“ aussehen könnte. Die Kapazität wird durch die mehrfache gleichzeitige Beanspruchung des GUI-Moduls gerechtfertigt:

Pufferverwaltung anzeigen:Farb-LCD-Displays mit einer Auflösung von 1024 x 768 benötigen etwa 3 MB pro Vollfarb-Bildpuffer. Bei doppelter Pufferung (vorderer Puffer plus hinterer Puffer für flimmerfreie Bildschirmaktualisierungen) verbraucht allein der Anzeigespeicher 6 MB pro Bildschirm.

3D-Werkzeugpfad-Rendering:Echtzeit-3D-Grafiken des programmierten Schnittpfads – die die Werkzeugbahn durch das Werkstück zeigen – erfordern das Speichern geometrischer Daten, die Durchführung von 3D-zu-2D-Projektionsberechnungen und die Aktualisierung des gerenderten Bilds im Verlauf des Programms. Dies ist rechenintensiv und speicherintensiv.

PC-Funktionslaufzeit:Die PC-Funktionsschicht betreibt neben der CNC eine Betriebsumgebung. Diese Umgebung – einschließlich ihrer Anwendungssoftware, Datenpuffer und Kommunikationsstacks – nimmt einen erheblichen Teil der 128 MB ein. Der Rest wird zwischen den Anzeigefunktionen und dem Betriebssystem-Overhead aufgeteilt.

Bildschirmstatusverwaltung:Mehrere Bildschirmansichten (EDIT, MDI, OFFSET, DIAGNOSE, GRAPHIC) behalten gleichzeitig ihren aktuellen Status bei, sodass der Wechsel zwischen den Bildschirmen sofort erfolgt. Die Beibehaltung aller dieser Bildschirmzustände im Speicher erfordert erheblichen DRAM.

Anwendungsszenarien

GUI-Modulfehler – Anzeige eingefroren, aber CNC läuft:Eine FANUC CNC mit PC-Funktion entwickelt eine eingefrorene Anzeige. Die Maschine schneidet weiter (die Haupt-CPU ist davon nicht betroffen), aber das Bedienfeld reagiert nicht. Als Fehler wird A20B-3300-0551 identifiziert. Durch den Austausch werden Anzeige und PC-Funktion wiederhergestellt.

Verschlechterung der PC-Funktionsleistung:Die PC-Funktion einer FANUC i-Serie CNC läuft mit der Zeit immer langsamer. Die Alterung der Komponenten im Speicherschaltkreis des GUI-Moduls wurde festgestellt. Durch den Austausch von A20B-3300-0551 wird die ursprüngliche Reaktionsfähigkeit der PC-Funktion wiederhergestellt.

FAQ

F1: Was ist der funktionale Unterschied zwischen A20B-3300-0551 (GUI-Modul) und einem Haupt-CPU-Modul wie A20B-3300-0479 (D3)?

Das D3-CPU-Modul übernimmt alle Maschinensteuerungsfunktionen – G-Code-Ausführung, Servoachsensteuerung, PMC-Leiter, Kommunikation. Das GUI-Modul (A20B-3300-0551) übernimmt alle Anzeigefunktionen – Bildschirmdarstellung, Werkzeugweggrafiken, PC-Funktionsanwendungen. Beide werden an dieselbe Hauptplatine angeschlossen, arbeiten jedoch in dedizierten Verarbeitungsdomänen. Ein Fehler in einem hat keinen Einfluss auf die Kernfunktion des anderen.

F2: Kann die CNC die Bearbeitung fortsetzen, wenn A20B-3300-0551 mitten im Programm fehlschlägt?

Die Haupt-CPU führt das Programm weiter aus – die Servoachsen bewegen sich weiter, der PMC führt die Ausführung weiter aus. Allerdings verliert der Bediener die Sicht auf alle CNC-Bildschirme. Das Display wird dunkel oder friert ein, wodurch es unmöglich ist, den Programmstatus zu überwachen oder einen kontrollierten Stopp über das Bedienfeld einzuleiten. Die sicherste Vorgehensweise besteht darin, den aktuellen Programmblock an einer sicheren Position abschließen zu lassen, bevor der Fehler behoben wird.

F3: Welche CNC-Plattformen verwenden A20B-3300-0551?

Die 128 MB DRAM-Kapazität und die GUI-Modulbezeichnung sind mit CNC-Systemen der FANUC iB-Generation mit PC-Funktion oder hochauflösenden Anzeigeoptionen verbunden – Plattformen, bei denen die GUI-Verarbeitung einem dedizierten Modul zugewiesen und nicht auf der Hauptplatine integriert ist. Bestätigen Sie das entsprechende CNC-Modell anhand der Hardwaredokumentation.

F4: Hat der Austausch von A20B-3300-0551 Auswirkungen auf Maschinenparameter oder Programme?

Nein. CNC-Parameter und -Programme werden in SRAM- und FROM-Modulen auf oder in der Nähe der Hauptplatine gespeichert – nicht im GUI-Modul. Der Austausch von A20B-3300-0551 hat keinen Einfluss auf die Bearbeitungsdaten. Die Schneidfähigkeit der CNC wird sofort wiederhergestellt; Die Anzeigefunktion wird bei der Initialisierung des neuen Moduls wiederhergestellt.

F5: Ist A20B-3300-0552 (das benachbarte Modul) mit A20B-3300-0551 verwandt?

Ja. Die A20B-3300-0552 ist die unmittelbar benachbarte Teilenummer innerhalb des gleichen 055x-Bereichs der A20B-3300-Serie. Wie bei anderen benachbarten A20B-3300-Paaren (0602/0603 für die 21i-B Pentium MMX-Module) stellt das Paar 0551/0552 wahrscheinlich verwandte Module dar – entweder unterschiedliche Speicher- oder Leistungsvarianten, die dieselbe GUI-Funktionskategorie bedienen, oder komplementäre Platinen innerhalb derselben Anzeigearchitektur.
